エコー電子

ACインレット Pシリーズ

Name: ACインレット Pシリーズ
Brand: エコー電子
SKU: 222000563482
Rating: 4.2 (4 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（4件）

この商品のFAQをみる（2件）

通常単価(税別): 1,240円～1,673円

税込単価: 1,364円～1,840円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エコー電子

ACアウトレット Gシリーズ

3.8

通常価格(税別)： 1,200円 (税込価格：1,320円)

通常出荷日：在庫品1日目

IEC規格コンセントC14タイプインレット。【特長】・ハンダ・ファストン仕様用...

詳細情報を確認する

種類
インレット/プラグ
形状
その他
定格電圧 (V)
250
NEMA規格有無
無

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

AC-P01CF01、AC-P01CR02

AC-P01CF01、AC-P01CR02の外観

AC-P01CF01、AC-P01CR02の外形図

AC-P01CF01、AC-P01CR02の取付穴参考図

定格：15A 250V（UL、CSA）、10A 250V（SEMKO、CCC、VDE）
絶縁抵抗：DC500Vにおいて100MΩ以上のこと
耐電圧：AC2,000Vにおいて1分間異常がないこと

Part No.	Screw Hole Type
AC-P01CF01	Fig.A
AC-P01CR02	Fig.B

AC-P03CS10、AC-P03CS05

AC-P03CS10、AC-P03CS05の外観

AC-P03CS10、AC-P03CS05の外形図

AC-P03CS10、AC-P03CS05の取付穴参考図

定格：15A 250V（UL、CSA）、10A 250V（SEMKO、CCC、VDE）
絶縁抵抗：DC500Vにおいて100MΩ以上のこと
耐電圧：AC2,000Vにおいて1分間異常がないこと

Part No.	Body Color
AC-P03CS10	Gray
AC-P03CS05	Black

基板厚	L寸法
0.8	32.3
1.0	32.8
1.2	33.4
1.6	34.4

AC-P03CS08K

AC-P03CS08Kの外観

AC-P03CS08Kの外形図

AC-P03CS08Kの取付穴参考図

定格：15A 250V（UL、CSA）、10A 250V（SEMKO、CCC、VDE）
絶縁抵抗：DC500Vにおいて100MΩ以上のこと
耐電圧：AC2,000Vにおいて1分間異常がないこと

基板厚	L寸法
0.8	32.3
1.0	32.8
1.2	33.4
1.6	34.4

※上記以外の型番についてはカタログをご参照ください。

開発秘話

お客様のニーズに応えるべく、多種多様の用途に合うよう金型から社内一貫生産方式で商品開発を進めています。

型番リスト

表示件数

型番

AC-P01CF01

AC-P03CS05

AC-PF02-F

定格電流

(A)

代表規格

寸法長さ

(mm)

寸法幅

(mm)

寸法厚み

(mm)

接続端子形状

マウント板厚

(mm)

本体色

取り付け

取り付け寸法

(mm)

ヒューズ

定格電圧（UL）

定格電圧（CSA）

定格電圧(SEMKO）

定格電圧（CCC）

定格電圧（VDE）

Screw Hole Type

接地接続端子長さ

(mm)

リード端子長さ

(mm)

端子幅

(mm)

その他規格

RoHS?

最小発注数量

15	UL / CCC / CSA	22.5	48	32.85	タブ端子	-	-	皿ネジ止め	-	-	15A/250V	15A/250V	10A/250V	10A/250V	10A/250V	Fig.A	-	-	-	VDE, SEMKO	10	1個
15	UL / CCC / CSA	24	36	32.85	タブ端子	-	ブラック	スナップイン	-	-	15A/250V	15A/250V	10A/250V	10A/250V	10A/250V	-	-	-	-	VDE, SEMKO	10	1個
6.3	UL / CSA	37	50	34.5	半田端子	-	-	ネジ止め	-	両極	-	-	-	-	-	-	-	-	-	SEMKO	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,280円 ( 1,408円 )	在庫品1日目当日出荷可能
1,673円 ( 1,840円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

IEC規格コンセントC14タイプインレット。
【特長】
・ハンダ・ファストン仕様用途に合わせて使用可能。
【用途】
・電源ケーブルの接続に使用する。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

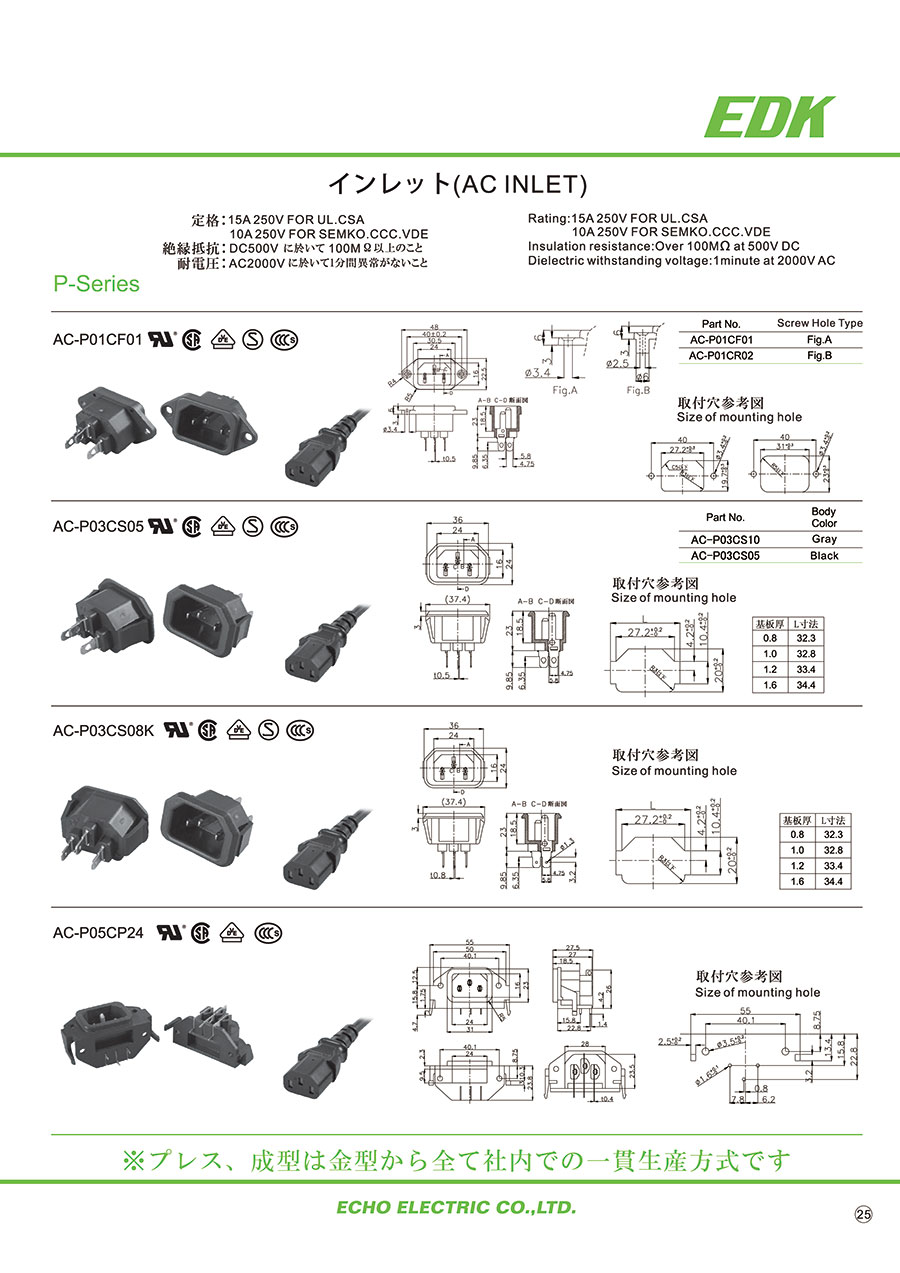

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
IEC規格　インレット(ネジ止め)／C14
【UL/ENEC/CCC】取得品IEC規格 C14タイプのインレット。<br />ネジ止めにより本体をパネルに取り付けます。
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
LANケーブル延長　STP　CAT6A/CAT6/CAT5e　パネルマウント（丸型JJ中継アダプタ）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ACインレット Pシリーズのレビュー

4.2平均満足度：4.24件のレビュー

星5
50%
星4
25%
星3
25%
星2
0%
星1
0%

計測機器の電源入力用

満足度：5.02020/02/29

計測機器の電源入力用に使いました。すぐに手配できるので、在庫量の削減に役立っています。

1人が参考にしています。

電源回路

満足度：5.02020/05/31

いつもも使う製品です、各穴加工のみで取り付け可能で大変使いやすい製品です。ハンダ付け時の熱にも強く安心して使えました...もっと読む

0人が参考にしています。

1出力に1個の安全安心フィルタ搭載

満足度：4.02019/02/27

このメーカーのOUTLETに比べて、このインレットは、板にしっかりかみつく【そんな感じがする）ので、穴あけ寸法出しに、そ...もっと読む

0人が参考にしています。

測定器に使用

満足度：3.02018/05/30

測定器に使用しています。他の製品でエコー電子さんのインレットを使っているので今回も選定しました。エコー電子さんの製品自体...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q各種安全規格証明書の発行依頼はどの様に依頼したらよいですか？

本ページの下にございます「技術サポート窓口」の「お問合せフォーム」からご依頼下さい。メール添付にてPDFデータで証明書をお送りいたします。各メーカ様からの入手に時間がかかる場合がございますのであらかじめご了承をお願い致します。

Q製品保証はどれくらいですか？

未開封の状態で1年間です。
