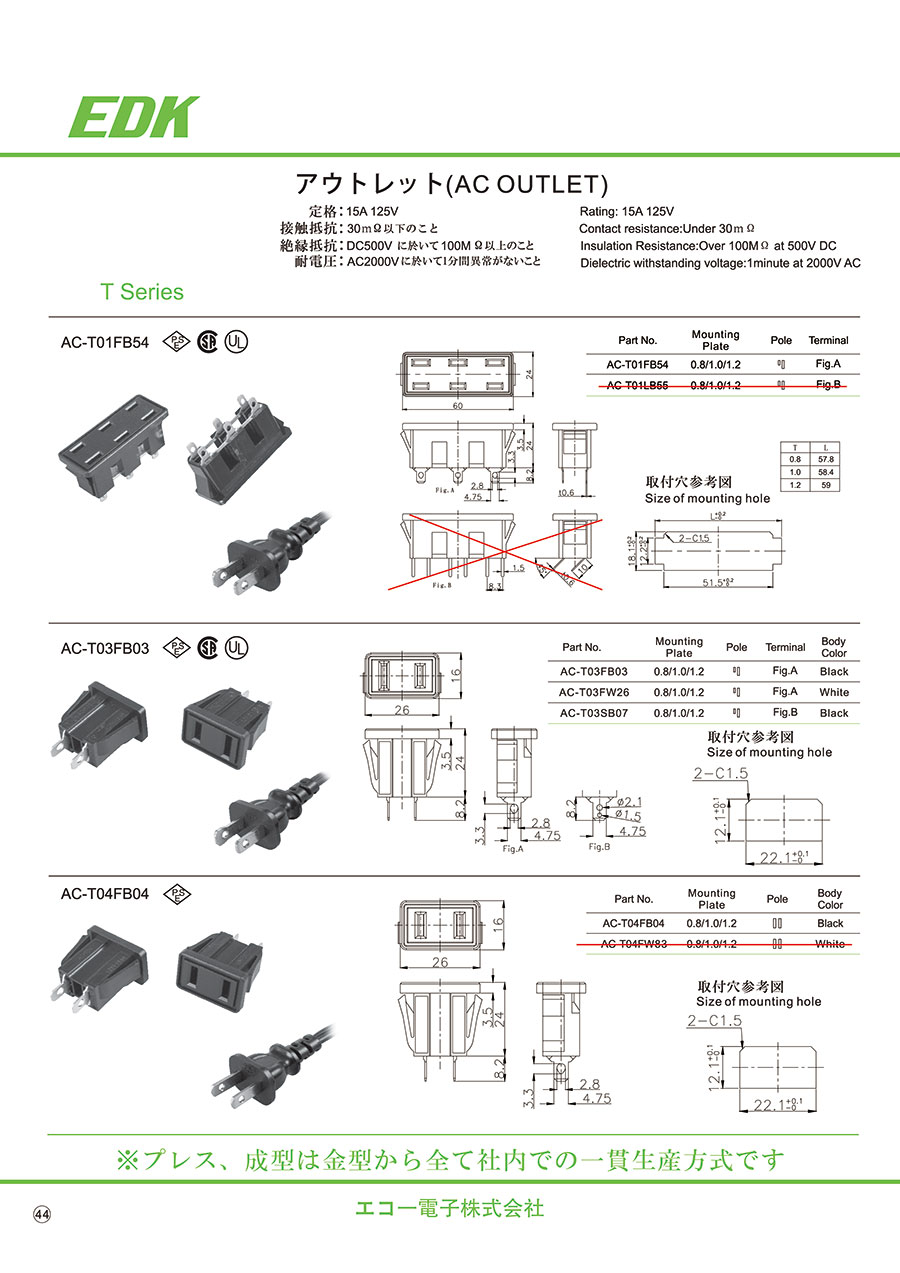

EDK アウトレット Tシリーズの特長

アウトレット（AC OUTLET）

  • 定格:15A 125V。
  • DC500Vにおいて100MΩ以上のこと。
  • 絶縁抵抗:DC500Vにおいて100MΩ以上のこと。
  • 耐電圧:AC2000Vにおいて1分間異常がないこと。

AC-T01FB54

AC-T01FB54

AC-T01FB54

寸法図

寸法図

取付穴参考図

取付穴参考図

AC-T04FB04

AC-T04FB04

AC-T04FB04

寸法図

寸法図

取付穴参考図

取付穴参考図

AC-T05FB13

AC-T05FB13

AC-T05FB13

寸法図

寸法図

取付穴参考図

取付穴参考図

  • ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

開発秘話



電源ユニットなど幅広く使用出来るように開発。

型番リスト

表示件数
  • 1
    • 型番
    AC-T03FB03
    AC-T09FB19

    代表規格

    寸法 長さ

    (mm)

    寸法 幅

    (mm)

    寸法 厚み

    (mm)

    接続端子形状

    マウント板厚

    (mm)

    本体色

    差込み口極性

    取り付け

    トラスココード

    JANコード

    質量(g)

    定格

    		RoHS?最小発注数量
    PSE / UL / CSA
    16
    26
    32.2
    Ｆｉｇ.A
    0.8/1.0/1.2
    ブラック
    有
    スナップイン
    309-9067
    4562144817532
    7.000
    15A 125V
    10
    2個
    PSE / UL / CSA
    16
    23
    32.2
    Fig.A
    2.0
    ブラック
    有
    カタログ参照
    -
    -
    -
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    345円
    ( 380円 )
    在庫品1日目当日出荷可能
    1,070円
    ( 1,177円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ACアウトレット、ソケットです。
    【用途】
    一般のACプラグを使用できます。
    メイン機器のスイッチで周辺機器の電源を一括操作したり調光器の出力をする場合等に最適です。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ACアウトレット Tシリーズのレビュー
    5平均満足度：5.02件のレビュー
    ＡＣ延長ケーブル
    5
    満足度：5.02019/01/22
    簡易ＡＣ延長ケーブルの製作に使用。 外側を大きめの収縮チューブで保護 タブ端子接続なので省スペースで院長できます。
    0人が参考にしています。
    電子工作用に購入
    5
    満足度：5.02017/01/07
    ボックスにコンセント取付けに購入しました。 小型で加工に便利です。
    0人が参考にしています。
    2件全て見る

    よくあるご質問（FAQ）

    Q各種安全規格証明書の発行依頼はどの様に依頼したらよいですか？
    A
    本ページの下にございます「技術サポート窓口」の「お問合せフォーム」からご依頼下さい。メール添付にてPDFデータで証明書をお送りいたします。各メーカ様からの入手に時間がかかる場合がございますのであらかじめご了承をお願い致します。
