エコー電子

ACアウトレット Rシリーズ

Name: ACアウトレット Rシリーズ
Brand: エコー電子
SKU: 222000563448
Rating: 3.5 (2 reviews)

カタログ |

通常単価(税別): 1,860円～4,700円特別価格

税込単価: 2,046円～5,170円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

用途によって形状が分かれている2ピンACアウトレット。【特長】・Vスロットターミナルとして使用可能。【...

詳細を確認

3.53.5

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

エコー電子

ACアウトレット Gシリーズ

通常価格(税別)： 1,560円 (税込価格：1,716円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

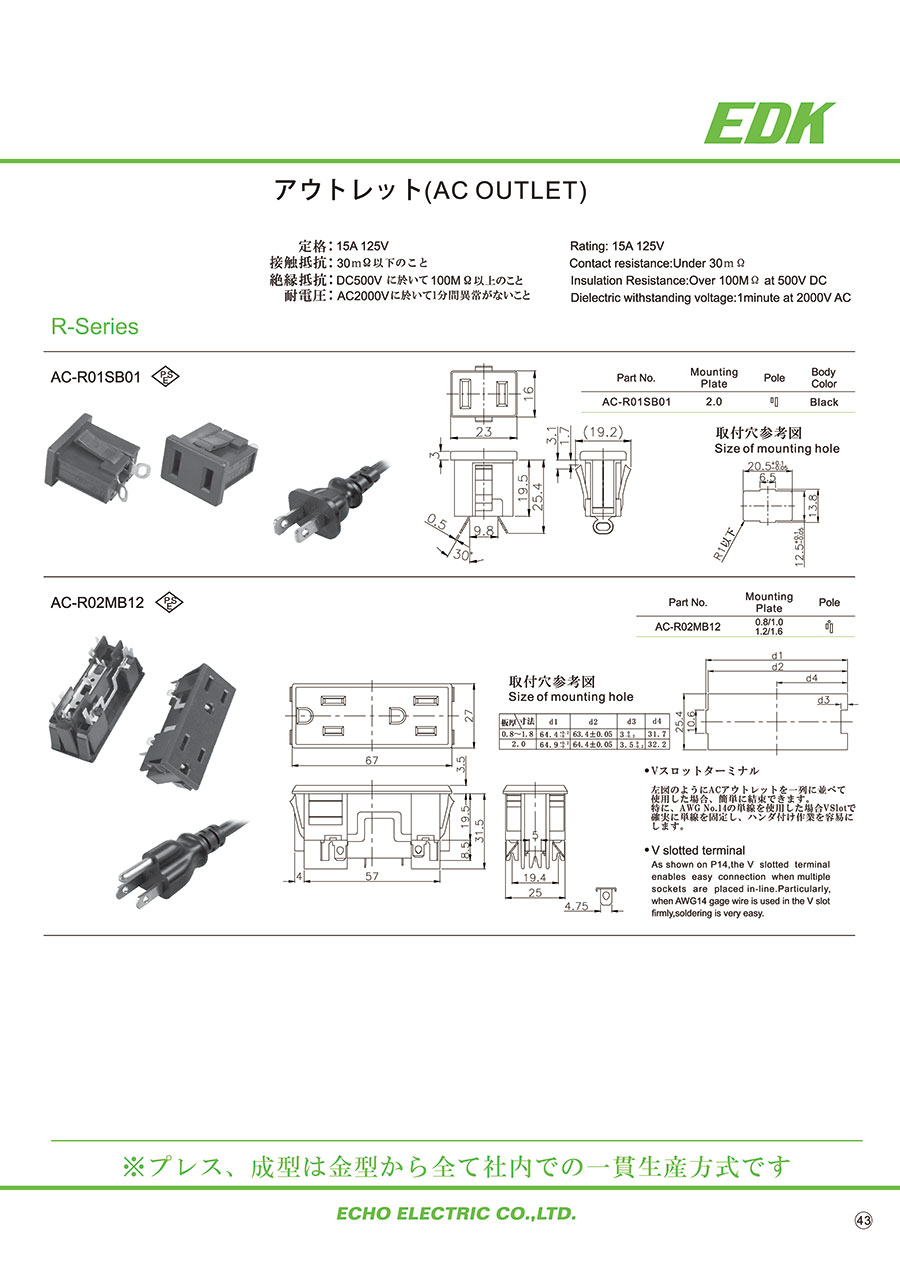

商品仕様

製品仕様

AC-R01SB01

AC-R01SB01の外観

AC-R01SB01の外形図

AC-R01SB01の取付穴参考図

定格：15A 125V
接触抵抗：30mΩ以下のこと
絶縁抵抗：DC500Vにおいて100MΩ以上のこと
耐電圧：AC2,000Vにおいて1分間異常がないこと

Part No.	Mounting Plate	Body Color
AC-R01SB01	2.0	Black

AC-R02MB12

AC-R02MB12の外観

AC-R02MB12の外形図

AC-R02MB12の取付穴参考図

定格：15A 125V
接触抵抗：30mΩ以下のこと
絶縁抵抗：DC500Vにおいて100MΩ以上のこと
耐電圧：AC2,000Vにおいて1分間異常がないこと

Vスロットターミナル

左図のようにACアウトレットを一列に並べて使用した場合、簡単に結束できる。特に、AWG No.14の単線を使用した場合Vスロットで確実に単線を固定し、ハンダ付け作業を容易にする。

Part No.	Mounting Plate
AC-R02MB12	0.8/1.0 1.2/1.6

板厚	寸法
板厚	d1		d2	d3		d4
0.8～1.8	64.4	+0.2	63.4±0.05	3	0	31.7
0.8～1.8	64.4	-0	63.4±0.05	3	-0.2	31.7
2.0	64.9	+0.2	64.4±0.05	3.5	0	32.2
2.0	64.9	-0	64.4±0.05	3.5	-0.2	32.2

開発秘話

お客様のニーズに応えるべく、多種多様の用途に合うよう金型から社内一貫生産方式で商品開発を進めています。

型番リスト

表示件数

型番

AC-R01SB01

AC-R02MB12

形状

寸法長さ

(mm)

寸法幅

(mm)

寸法厚み

(mm)

本体色

取り付け

RoHS?

最小発注数量

A-2	-	23	28.4	ブラック	カタログ参照	10	1個
A-3	27	67	35	-	スナップイン	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,860円 ( 2,046円 )	在庫品1日目当日出荷可能
4,700円3,290円 ( 3,619円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

用途によって形状が分かれている2ピンACアウトレット。
【特長】
・Vスロットターミナルとして使用可能。
【用途】
・電源部分に便利。
