エコー電子

ACアウトレット Gシリーズ

Name: ACアウトレット Gシリーズ
Brand: エコー電子
SKU: 222000563437
Rating: 3.7 (4 reviews)

カタログ |

数量スライド割引
当日出荷可能

3.7

平均満足度3.7

この商品のレビューをみる（4件）

この商品のFAQをみる（2件）

通常単価(税別): 1,200円～1,760円

税込単価: 1,320円～1,936円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エコー電子

ACアウトレット Rシリーズ

3.5

通常価格(税別)： 1,430円 (税込価格：1,573円)

通常出荷日：在庫品1日目

接地2Pスナップインタイプアウトレット。【特長】・Vスロットターミナルとして使...

詳細情報を確認する

種類
アウトレット/ソケット
形状
A-3
定格電圧 (V)
125
定格電流 (A)
15
NEMA規格有無
無
代表規格
PSE / UL / CSA
寸法長さ (mm)
27
寸法幅 (mm)
27
差込み口極性
有
取り付け
スナップイン

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

AC-G07FB18、AC-G07FW43

AC-G07FB18、AC-G07FW43の外観

AC-G07FB18、AC-G07FW43の外形図

AC-G07FB18、AC-G07FW43の取付穴参考図

定格：15A 125V
接触抵抗：30mΩ以下のこと
絶縁抵抗：DC500Vにおいて100MΩ以上のこと
耐電圧：AC2,000Vにおいて1分間異常がないこと

Part No.	Mounting Plate	Body Color
AC-G07FB18	0.8/1.0 1.2/1.6	Black
AC-G07FW43	0.8/1.0 1.2/1.6	White

基板厚	L寸法
0.8	24.0
1.0	24.6
1.2	25.2
1.6	26.2

AC-G10BB44

AC-G10BB44の外観

AC-G10BB44の外形図

AC-G10BB44の取付穴参考図

AC-G10BB44の端子参考図

定格：15A 125V
接触抵抗：30mΩ以下のこと
絶縁抵抗：DC500Vにおいて100MΩ以上のこと
耐電圧：AC2,000Vにおいて1分間異常がないこと

Vスロットターミナル：上図のようにACアウトレットを一列に並べて使用した場合、簡単に結束できる。特に、AWG No.14の単線を使用した場合Vスロットで確実に単線を固定し、ハンダ付け作業を容易にする。

Part No.	Mounting Plate
AC-G10BB44	0.8/1.0 1.2/1.6

開発秘話

お客様のニーズに応えるべく、多種多様の用途に合うよう金型から社内一貫生産方式で商品開発を進めています。

型番リスト

表示件数

型番

AC-G07FB18

AC-G10BB44

寸法厚み

(mm)

接続端子形状

本体色

トラスココード

RoHS?

最小発注数量

32.5	タブ端子	ブラック	309-9059	10	1個
33	半田端子	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

接地2Pスナップインタイプアウトレット。
【特長】
・Vスロットターミナルとして使用可能。
【用途】
・電源部分に便利。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

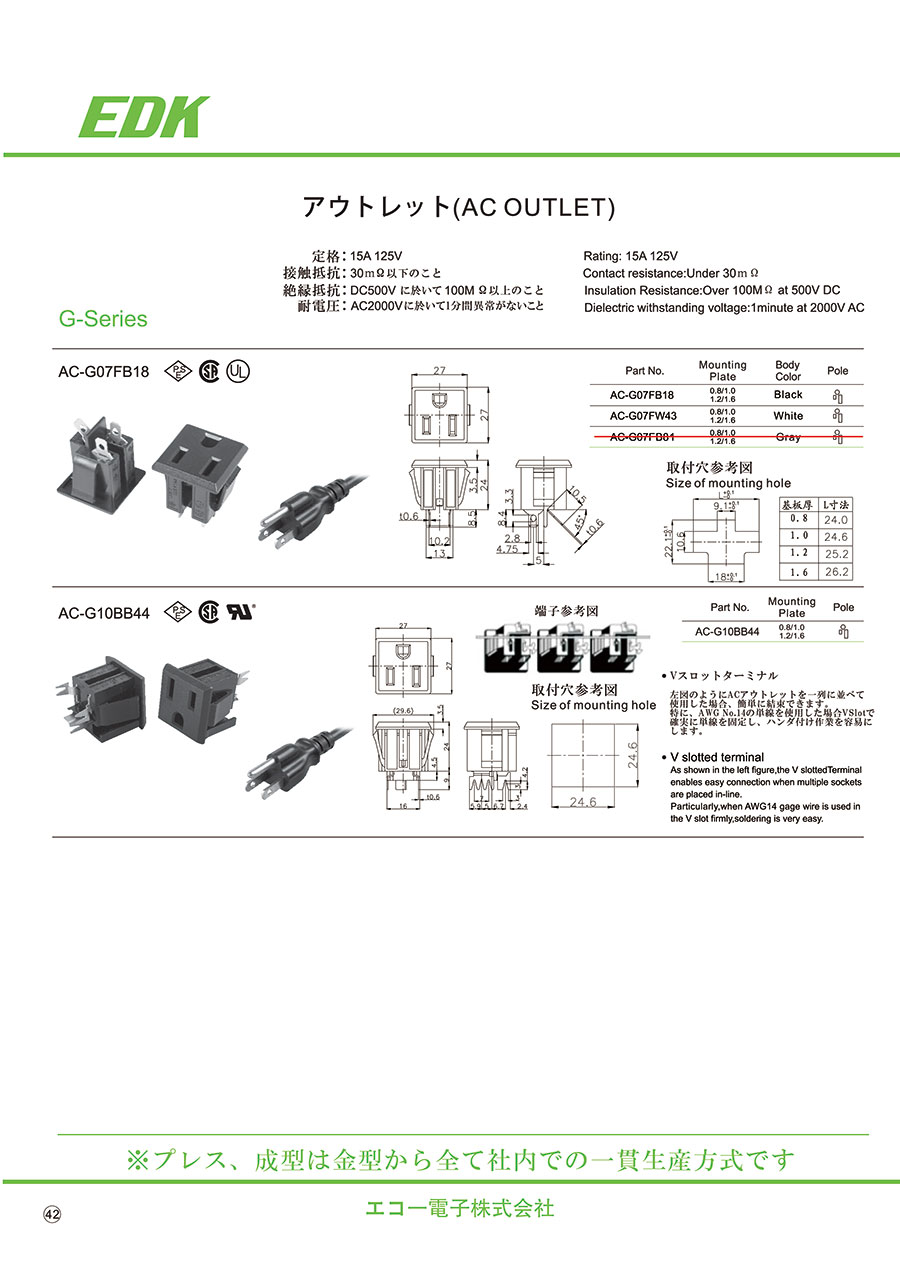

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
LANケーブル延長　STP　CAT6A/CAT6/CAT5e　パネルマウント（丸型JJ中継アダプタ）
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ACアウトレット Gシリーズのレビュー

3.7平均満足度：3.74件のレビュー

星5
50%
星4
0%
星3
25%
星2
25%
星1
0%

1アウトレットに１個の安心安全フィルタ搭載

満足度：3.02019/02/27

ケースの板面に嵌め込むタイプなので、その板面の「厚み」によって、穴あけ寸法（特に左右の一番広い幅）が変わります。間違える...もっと読む

1人が参考にしています。

機器の保守

満足度：2.02019/01/16

もともと付いていたのが接触の熱で劣化したので交換用に交換。刃あたりが片刃なのは昔からだけど，今の時代にこれで１５Aの定格...もっと読む

ミスミからのコメント

貴重なご意見を頂きまして誠にありがとうございます。頂きましたご意見につきましては、メーカーへもフィードバックさせて頂きます。今後とも忌憚ないご意見・ご要望を頂けますと幸いです。よろしくお願い致します。

1人が参考にしています。

ケースのコンセントとして使用

満足度：5.02018/09/20

ケースにサービスコンセントをつけるために使用しています。品質は問題ないです。取り付ける板のサイズに合わせて、穴加工のサイ...もっと読む

0人が参考にしています。

制御ボックスのサービスコンセントとして

満足度：5.02017/11/30

制御ボックスのサービスコンセントとして使用しています。この商品を知ってから制御ボックス内にコンセントを設置する事がなくな...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q各種安全規格証明書の発行依頼はどの様に依頼したらよいですか？

本ページの下にございます「技術サポート窓口」の「お問合せフォーム」からご依頼下さい。メール添付にてPDFデータで証明書をお送りいたします。各メーカ様からの入手に時間がかかる場合がございますのであらかじめご了承をお願い致します。

Q製品保証はどれくらいですか？

未開封の状態で1年間です。
