住電ＨＳＴケーブル(旧:住電日立)

600V IV 配線用ビニル絶縁電線（より線）

Name: 600V IV 配線用ビニル絶縁電線（より線）
Brand: 住電ＨＳＴケーブル(旧:住電日立)
SKU: 222000562740
Rating: 4.4 (10 reviews)

カタログ |

4.4

平均満足度4.4

この商品のレビューをみる（10件）

この商品のFAQをみる（1件）

通常単価(税別): 3,100円～110,667円

税込単価: 3,410円～121,734円

一般的な電気工作物及び電気機器用配線用の電力ケーブル。【特長】・規格：JIS ...

詳細情報を確認する

タイプ
IV
定格電圧
600V
安全規格
PSE
絶縁体材料
PVC
耐熱温度
60℃
シールド
無
加工サービス
無
その他規格
JIS

未確定：候補が290型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

概要仕様

使用温度範囲	0～60℃
取得・準拠規格	JISC3307準拠
曲げ半径	仕上外径×8倍（固定部のみ）

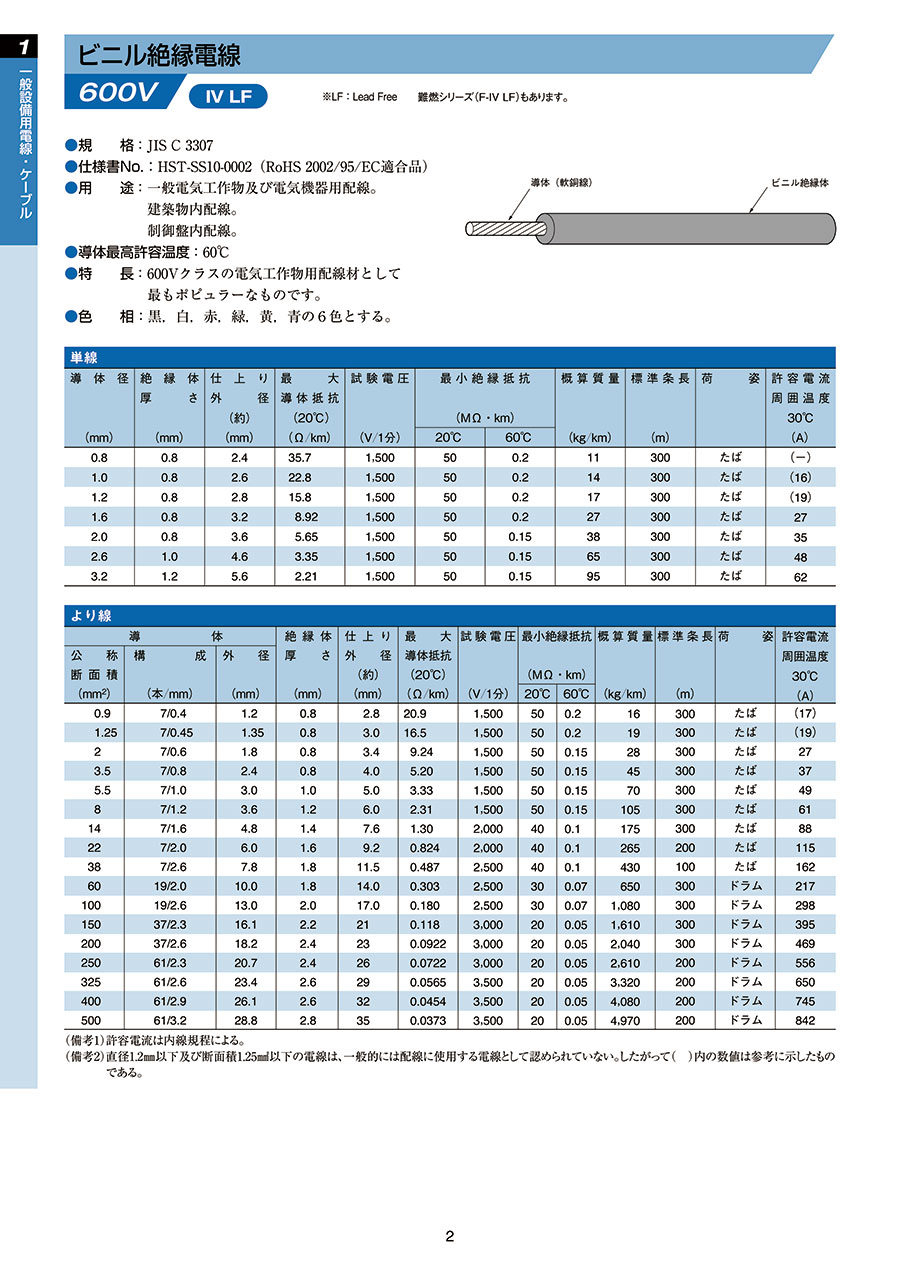

型番	断面積（mm²）	色	全長（m）	導体		ビニル絶縁体厚さ（mm）	仕上外径約（mm）	最大導体抵抗 Ω/km（20℃）	試験電圧 V/分	最小絶縁抵抗MΩ/km		許容電流 A（30℃）	概算重量（kg/km）	電安法
型番	断面積（mm²）	色	全長（m）	構成（本/mm）	外径（mm）	ビニル絶縁体厚さ（mm）	仕上外径約（mm）	最大導体抵抗 Ω/km（20℃）	試験電圧 V/分	20℃	60℃	許容電流 A（30℃）	概算重量（kg/km）	電安法
IV	1.25＊（AWG16）	W（白） BK（黒） R（赤） BE（青） Y（黄） GN（緑）	5 ・ 10 ・ 15 ・ 20 ・ 30 ・ 50 ・ 100 ・ 300	7/0.45	1.35	0.8	3.0	16.5	1500	50	0.2	19	19	○
	2＊（AWG14）			7/0.6	1.8		3.4	9.24			0.15	27	28	○
	3.5＊（AWG12）			7/0.8	2.4		4.0	5.20				37	45	○
	5.5＊（AWG10）			7/1.0	3.0	1.0	5.0	3.33				49	70	○
	8＊（AWG8）			7/1.2	3.6	1.2	6.0	2.31				61	105	○
	14＊（AWG6）			7/1.6	4.8	1.4	7.6	1.30	2000	40	0.1	88	175	○
	22＊（AWG4）			7/2.0	6.0	1.6	9.2	0.824	2000			115	265	○
	38＊（AWG1）			7/2.6	7.8	1.8	11.5	0.487	2500			162	430	○
	60＊（AWG1/0）			19/2.0	10.0	1.8	14.0	0.303	2500	30	0.07	217	650	○

＊（AWG～）はあくまでも目安のAWGサイズです。詳しくは ⇒P1688 の対比表を参照ください。
※許容電流はあくまでも参考値で保証値ではありません。
※ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の"仕上外径"の項目をご参照ください。
※ ⇒P1225 のVAIVシリーズとの主な違いは製造メーカーです。仕様については、類似性が高く、同等製品となります。細かい仕様差は仕様表をご確認ください。

1688ページへ
1225ページへ

構造図

IV PSE対応構造図

電流減少係数

周囲温度（℃）	35	40	45	50	55
電流減少係数	0.91	0.82	0.71	0.58	0.41

許容電流値は周囲温度30℃空中1条布設時の計算値を示し、保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）1.25mm²で周囲温度が40℃の場合の許容電流値
19×0.82=15.58（A）
