タツタ電線（旧タツタ立井電線）

計装用ケーブル U-TKVV（BS）（シールド付）

Name: 計装用ケーブル U-TKVV（BS）（シールド付）
Brand: タツタ電線（旧タツタ立井電線）
SKU: 222000560737
Rating: 4.3 (3 reviews)

カタログ |

4.3

平均満足度4.3

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 1,711円～210,823円

税込単価: 1,882円～231,905円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タツタ電線（旧タツタ立井電線）

UL適合シールド無し計装ケーブル U-TKVV

4.8

通常価格(税別)： 1,151円 (税込価格：1,266円)

通常出荷日：1 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タツタ電線（旧タツタ立井電線）

対撚りシールド付計装ケーブル TKVVBS

4.5

通常価格(税別)： 1,609円 (税込価格：1,770円)

通常出荷日：1 日目

【特長】・ULリスティング（UL PLCC）、ULレコグナイズド（UL AWM...

詳細情報を確認する

シールド
有
安全規格
UL RECOGNIZED / CSA(C-UL)
定格電圧
300V
シース（外皮）色
黒
特性
耐油性 / 耐熱性
アース線
なし
シース（外皮）材料
PVC(塩ビ)
絶縁体材料
PVC(塩ビ)

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
UL2464 U-TKVVBS-AWG18-6-(長さ) CM/2464-1007/2A-18AWG-6-(長さ)
※代替品シリーズ電子機器配線用ケーブル CM／2464-1007／IIA LFシリーズ（シールド付・なし）から仕様差異をご確認ください。
AWG18以外は、対撚りタイプとなります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が3,900型番あります。

商品情報
型番リスト
詳細情報

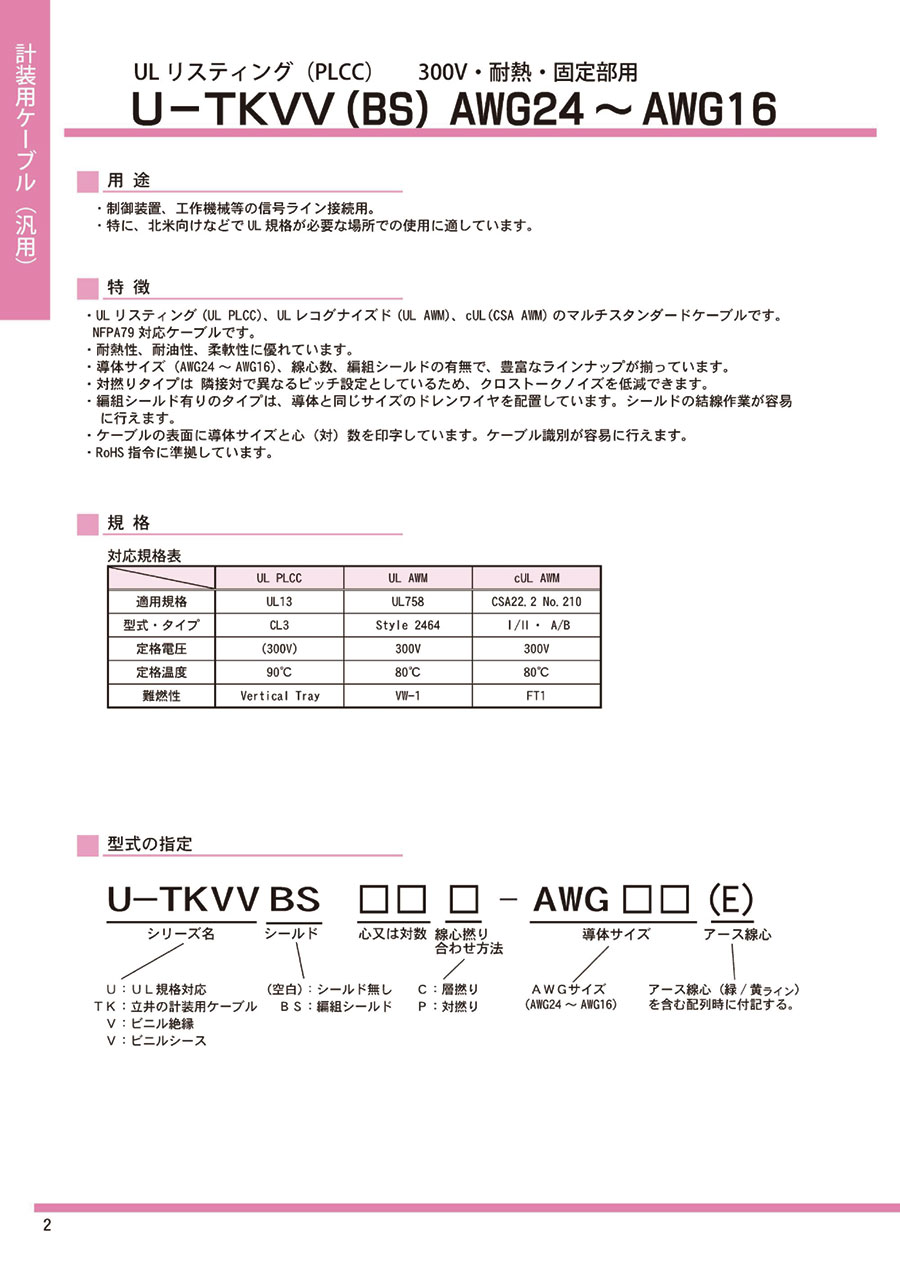

カタログ

商品情報

規格対応表

商品特長詳細
定格：温度-20~80℃、300V
固定時：ケーブル外径の6倍以上推奨

-	UL PLCC	UL AWM	cUL AWM
適用規格	UL13	UL758	CSA22.2 No.210
型式・タイプ	CL3	Style2464	I/II・A/B
定格電圧	（300V）	300V	300V
定格温度	90℃	80℃	80℃
難燃性	Vertical Tray（UL Test）	VW-1	FT1

仕様

AWG サイズ	芯数 *1	断面積目安（mm2）*2	撚合構造（図参照）	線芯本数	仕上外径（mm）	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約（mm）	シース		規格
AWG サイズ	芯数 *1	断面積目安（mm2）*2	撚合構造（図参照）	線芯本数	仕上外径（mm）	概算質量 kg/km	許容電流 A （30℃） *3	導体抵抗 Ω/km （20℃）	絶縁抵抗 MΩ・km （20℃）	耐電圧 V・5分間	構成本/mm	外径約（mm）	メッキ *4	厚さ（mm）	材質 *4	線芯外径約（mm）	厚さ（mm）	材質 *4	規格
24	2 （1P）	0.22	対撚り	2	4.8	34	4.6	88.3 以下	50 以上	AC2000	11/0.16	0.61	スズ	0.30	PVC	1.2	0.9	PVC	ULAWM2464 CL3 c-UL
	4 （2P）			4	6.4	54	3.6										1.0
	6 （3P）			6	6.6	63	3.0										1.0
	8 （4P）			8	7.1	73	2.7										1.0
	10 （5P）			10	7.7	85	2.4										1.0
	12 （6P）			12	8.4	100	2.3										1.1
	14 （7P）			14	8.4	105	2.2										1.1
	16 （8P）			16	9.0	117	2.1										1.1
	20 （10P）			20	10.5	146	1.9										1.2
	24 （12P）			24	10.8	162	1.8										1.2
	30 （15）			30	12.0	198	1.5										1.3
	36 （18P）			36	12.8	229	1.5										1.4
	40 （20P）			40	13.4	249	1.4										1.4
	50 （25P）			50	14.6	292	1.3										1.4
	64 （32P）			64	16.4	369	1.1										1.6
22	2 （1P）	0.34	対撚り	2	5.2	41	6.2	57.2 以下	50 以上	AC2000	17/0.16	0.76	スズ	0.32	PVC	1.4	0.9	PVC	ULAWM2464 CL3 c-UL
	4 （2P）			4	7.0	66	4.9										1.0
	6 （3P）			6	7.3	78	4.1										1.0
	8 （4P）			8	7.9	93	3.6										1.0
	10 （5P）			10	8.7	112	3.3										1.1
	12 （6P）			12	9.6	134	3.1										1.2
	14 （7P）			14	9.6	140	2.9										1.2
	16 （8P）			16	10.2	156	2.8										1.2
	20 （10P）			20	11.9	193	2.5										1.3
	24 （12P）			24	12.3	217	2.4										1.3
	30 （15）			30	13.7	264	2.1										1.4
	36 （18P）			36	14.3	301	2.0										1.4
	40 （20P）			40	15.0	328	1.8										1.4
	50 （25P）			50	16.9	405	1.7										1.6
20	2 （1P）	0.54	対撚り	2	5.8	52	8.3	36.0 以下	50 以上	AC2000	27/0.16	0.96	スズ	0.32	PVC	1.6	1.0	PVC	ULAWM2464 CL3 c-UL
	4 （2P）			4	8.0	83	6.6										1.0
	6 （3P）			6	8.6	102	5.5										1.0
	8 （4P）			8	9.2	125	4.9										1.1
	10 （5P）			10	9.7	146	4.4										1.2
	12 （6P）			12	10.5	169	4.1										1.2
	16 （8P）			16	11.2	203	3.7										1.2
18	2	0.87	芯層撚り	2	6.4	68	11.2	23.6 以下	50	AC2000	34/0.18	1.21	スズ	0.35	PVC	1.9	0.9	PVC	ULAWM2464 CL3 c-UL
	3			3	6.7	78	9.8										0.9
	4			4	7.1	92	8.9										0.9

ご注意
*1 芯/対表記が1P（1PS）のときの線芯本数は「×2芯」となりますのでご注意ください。
*2 サイズ変換はあくまでも目安となります。詳しくは→P1688の対比表をご参照ください。
*3 許容電流の値はあくまでも参考値であって、保証値ではありません。
*4 材質の見方
【メッキ】すず・・・すずめっき軟銅線
【材質】PVC・・・塩化ビニル PE・・・ポリエチレン系素材 P・・・ポリエステル系素材フッ素・・・各種ふっ素樹脂 ※・・・その他

構造

AWG24-20（対より）
UL2464SSB UL規格シールド付:関連画像

AWG18（層より）
UL2464SSB UL規格シールド付:関連画像

型番リスト

表示件数

...

型番

芯数

対数

AWGサイズ

(AWG)

導体断面積

(㎟)

ドレンワイヤ

仕上がり外径

(mm)

全長

(m)

内部導体構成（素線数/素線径）

(本/mm)

内部導体外径

(mm)

絶縁体外径

(mm)

RoHS?

最小発注数量

2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	1	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	2	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	3	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	4	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	5	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	6	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	7	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	8	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	9	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	10	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	11	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	12	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	13	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	14	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	15	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	16	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	17	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	18	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	19	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	20	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	21	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	22	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	23	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	24	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	25	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	26	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	27	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	28	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	29	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	30	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	31	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	32	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	33	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	34	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	35	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	36	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	37	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	38	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	39	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	40	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	41	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	42	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	43	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	44	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	45	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	46	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	47	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	48	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	49	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	50	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	51	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	52	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	53	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	54	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	55	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	56	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	57	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	58	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	59	34/0.18	1.21	1.9	10	1個
2	-	[19～18] 18	[0.76～1] 0.87	有	6.4	60	34/0.18	1.21	1.9	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,472円 ( 2,719円 )	1日目
2,472円 ( 2,719円 )	1日目
2,472円 ( 2,719円 )	1日目
2,472円 ( 2,719円 )	1日目
2,472円 ( 2,719円 )	1日目
4,946円 ( 5,441円 )	1日目
4,946円 ( 5,441円 )	1日目
4,946円 ( 5,441円 )	1日目
4,946円 ( 5,441円 )	1日目
4,946円 ( 5,441円 )	1日目
5,440円 ( 5,984円 )	1日目
5,934円 ( 6,527円 )	1日目
6,429円 ( 7,072円 )	1日目
6,923円 ( 7,615円 )	1日目
7,418円 ( 8,160円 )	1日目
7,912円 ( 8,703円 )	1日目
8,408円 ( 9,249円 )	1日目
8,902円 ( 9,792円 )	1日目
9,397円 ( 10,337円 )	1日目
9,891円 ( 10,880円 )	1日目
10,386円 ( 11,425円 )	1日目
10,880円 ( 11,968円 )	1日目
11,374円 ( 12,511円 )	1日目
11,869円 ( 13,056円 )	1日目
12,363円 ( 13,599円 )	1日目
12,858円 ( 14,144円 )	1日目
13,352円 ( 14,687円 )	1日目
13,848円 ( 15,233円 )	1日目
14,342円 ( 15,776円 )	1日目
14,837円 ( 16,321円 )	1日目
15,331円 ( 16,864円 )	1日目
15,826円 ( 17,409円 )	1日目
16,320円 ( 17,952円 )	1日目
16,814円 ( 18,495円 )	1日目
17,309円 ( 19,040円 )	1日目
17,803円 ( 19,583円 )	1日目
18,298円 ( 20,128円 )	1日目
18,792円 ( 20,671円 )	1日目
19,288円 ( 21,217円 )	1日目
19,782円 ( 21,760円 )	1日目
20,277円 ( 22,305円 )	1日目
20,771円 ( 22,848円 )	1日目
21,266円 ( 23,393円 )	1日目
21,760円 ( 23,936円 )	1日目
22,254円 ( 24,479円 )	1日目
22,749円 ( 25,024円 )	1日目
23,243円 ( 25,567円 )	1日目
23,738円 ( 26,112円 )	1日目
24,232円 ( 26,655円 )	1日目
22,167円 ( 24,384円 )	1日目
22,610円 ( 24,871円 )	1日目
23,053円 ( 25,358円 )	1日目
23,497円 ( 25,847円 )	1日目
23,940円 ( 26,334円 )	1日目
24,383円 ( 26,821円 )	1日目
24,827円 ( 27,310円 )	1日目
25,270円 ( 27,797円 )	1日目
25,713円 ( 28,284円 )	1日目
26,157円 ( 28,773円 )	1日目
26,600円 ( 29,260円 )	1日目

...

基本情報

基本情報

【特長】
・ULリスティング（UL PLCC）、ULレコグナイズド（UL AWM）、cUL（CSA AWM）のマルチスタンダードケーブルです
・NFPA79対応ケーブルです
・耐熱性、耐油性、柔軟性に優れています
・導体サイズ（AWG24～AWG18）、線心数、編組シールドの有無で、豊富なラインナップが揃っています
・対撚りタイプは隣接対で異なるピッチ設定としているため、クロストークノイズを低減できます
・編組シールド有りのタイプは、導体と同じサイズのドレンワイヤを配置しています
・シールドの結線作業が容易に行えます
・ケーブルの表面に導体サイズと心（対）数を印字しています
・ケーブル識別が容易に行えます
【用途】
・制御装置、工作機械等の信号ライン接続用
・特に、北米向けなどでUL規格が必要な場所での使用に適しています

・シールド無し商品はこちら

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
UL2464 U-TKVVBS-AWG18-6-(長さ) CM/2464-1007/2A-18AWG-6-(長さ)
※代替品シリーズ電子機器配線用ケーブル CM／2464-1007／IIA LFシリーズ（シールド付・なし）から仕様差異をご確認ください。
AWG18以外は、対撚りタイプとなります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

計装用ケーブル U-TKVV（BS）（シールド付）のレビュー

4.3平均満足度：4.33件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

IO系の配線に

満足度：4.02021/09/12

24芯では足りなくて、価格も安かったので購入しました、ドレイン線もついていて線自体も軟らかめなので、作業がしやすかったで...もっと読む

1人が参考にしています。

計測用

満足度：5.02021/05/18

細く、柔軟性があり、対撚+シールドで耐ノイズ性も高く、導体サイズと心数が豊富で、シールドのドレイン線は、はんだ付けの際あ...もっと読む

0人が参考にしています。

装置内の盤間配線、外部機器との接続ケーブル

満足度：4.02020/03/07

割としなやかで使いやすいです。シールド部にはドレン線が入っているのでシールド部の配線加工がやりやすいです。もう少し価格が...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qシールドの種類は？

編組シールドです。

この商品を見た人は、こんな商品も見ています

	今見ている商品計装用ケーブル U-TKVV（BS）（シールド付）	UL適合シールド無し計装ケーブル U-TKVV	計装用ケーブル（固定配線用）TKVVBS	OTSC(U) UL20620 　シールド付	ケーブル VSVCシリーズ（シールド付）	NAVCSB UL規格シールド付
メーカー	タツタ電線（旧タツタ立井電線）	タツタ電線（旧タツタ立井電線）	タツタ電線（旧タツタ立井電線）	オーナンバ	坂東電線	ミスミ
通常価格	1,711円-	1,151円 -	1,682円 -	1,131円 -	3,559円 -	2,124円 -
通常出荷日	1日目	1日目	在庫品1日目〜	在庫品1日目〜	1日目	在庫品1日目〜
シールド	有	無	有	有	有	有
安全規格	UL RECOGNIZED / CSA(C-UL)	UL RECOGNIZED / CSA(C-UL)	UL RECOGNIZED / CSA(C-UL)	UL RECOGNIZED	UL LISTED	UL RECOGNIZED
定格電圧	300V	300V	150V	90V	300V	150V
シース（外皮）色	黒	黒	黒	灰	灰	青
特性	耐油性 / 耐熱性	耐油性 / 耐熱性	耐油性 / 耐熱性	耐熱性	耐熱性	耐油性
