石川特殊電線

耐熱電線 NPC PI SIGB シリグラス編組電線

カタログ |

通常単価(税別): 122,606円～288,786円

税込単価: 134,867円～317,665円

通常出荷日：5日目

シリグラス繊維を絶縁材料として使用している通信機器用絶縁電線。【特長】・NPCPISIGBは高温での使...

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
NPC-PI-SIGB-0.75SQ-(長さ) 代品無

よく一緒に見られています

石川特殊電線

通常出荷日：在庫品1日目

よく一緒に見られています

石川特殊電線

通常出荷日：在庫品1日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

耐熱電線NPC PI SIGB シリグラス編組電線の仕様について

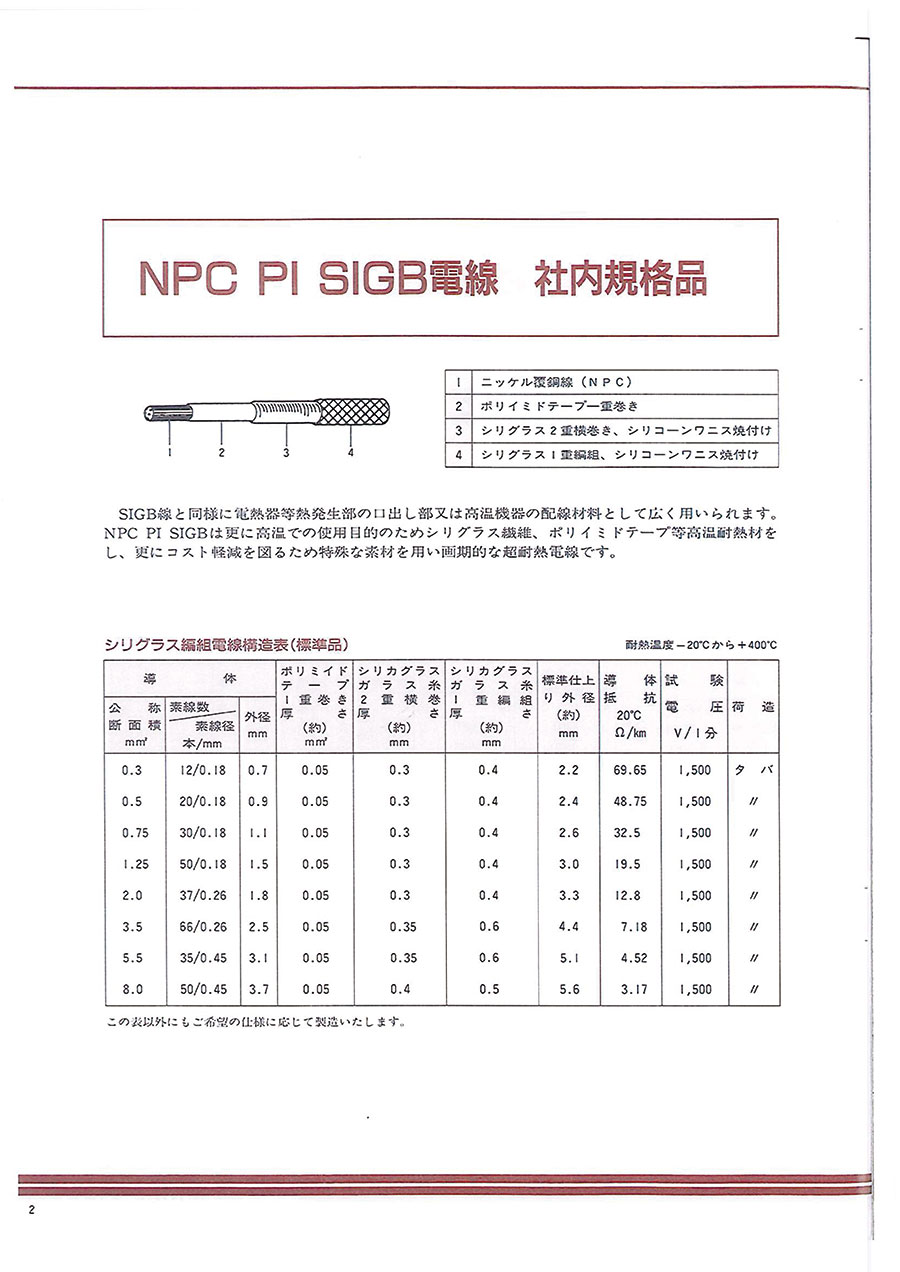

耐熱電線NPC PI SIGB シリグラス編組電線の構成図

1	ニッケル覆銅線（NPC）
2	ポリイミドテープ一重巻き
3	シリグラス2重横巻、シリコーンワニス焼付け
4	シリグラス1重編組、シリコーンワニス焼付け

導体			ポリイミドテープ1重巻厚さ（約） mm	シリグラスガラス糸2重横巻厚さ（約） mm	シリグラスガラス糸1重編組厚さ（約） mm	標準仕上り外径（約） mm	導体抵抗20℃ Ω/km	試験電圧 V/1分	荷造
公称断面積mm²	素線数／素線径本/mm	外径 mm	ポリイミドテープ1重巻厚さ（約） mm	シリグラスガラス糸2重横巻厚さ（約） mm	シリグラスガラス糸1重編組厚さ（約） mm	標準仕上り外径（約） mm	導体抵抗20℃ Ω/km	試験電圧 V/1分	荷造
0.75	30／0.18	1.1	0.05	0.3	0.40	2.6	32.50	1,500	タバ
1.25	50／0.18	1.5	0.05	0.3	0.40	3.0	19.50	1,500	タバ
2.00	37／0.26	1.8	0.05	0.3	0.40	3.3	12.80	1,500	タバ
3.50	66／0.26	2.5	0.05	0.35	0.60	4.4	7.18	1,500	タバ
5.50	35／0.45	3.1	0.05	0.4	0.60	5.1	4.52	1,500	タバ

シリグラス編組電線構造表（標準品）
耐熱温度：-20～+400℃

許容電流値：（単位 A)

導体断面積（mm2）	190℃	200℃	210℃	220℃	230℃	240℃	250℃	260℃	270℃	280℃	290℃
0.75	30	29	28	27	27	26	25	24	23	22	21
1.25	44	43	42	40	39	38	37	36	34	33	31
2	62	61	59	58	56	54	52	51	49	47	45
3.5	86	84	82	79	77	75	72	70	67	65	62
5.5	114	111	108	105	102	99	96	93	89	86	82

導体断面積（mm2）	300℃	310℃	320℃	330℃	340℃	350℃	360℃	370℃	380℃	390℃
0.75	20	19	18	17	16	14	13	11	9	6
1.25	30	28	27	25	23	21	19	16	13	9
2	43	41	38	36	33	30	27	23	19	13
3.5	59	56	53	49	46	42	37	32	26	18
5.5	78	74	70	65	60	55	49	43	35	24

※表中の許容電流は、電線またはこれを収める線ぴ・電線管・ダクト等が通電による温度の上昇により、他の造営材に障害を及ぼす
　おそれがなく、かつ人が触れるおそれがない場所に施設するという条件であること。
※表中の数値は計算式に基づいて算出した参考数値であり、これを保証するものではありません。
　表中の温度は周囲温度に自己発熱温度を加えたものです。

型番リスト

表示件数

型番

NPC-PI-SIGB-1.25SQ-100

NPC-PI-SIGB-2.0SQ-100

NPC-PI-SIGB-3.5SQ-100

NPC-PI-SIGB-5.5SQ-100

導体断面積

(mm2)

ボビン（リール）巻

仕上がり外径

(mm)

内部導体構成（素線数/素線径）

(本/mm)

導体外径

(mm)

RoHS?

最小発注数量

1.25	無	3	50/0.18	1.5	10	1個
2.0	無	3.3	37/0.26	1.8	10	1個
3.5	無	4.4	66/0.26	2.5	10	1個
5.5	無	5.1	35/0.45	3.1	10	1個

通常単価(税別) (税込単価)	通常出荷日

122,606円 ( 134,867円 )	5日目
144,490円 ( 158,939円 )	5日目
215,289円 ( 236,818円 )	5日目
288,786円 ( 317,665円 )	5日目

詳細情報

基本情報

基本情報

シリグラス繊維を絶縁材料として使用している通信機器用絶縁電線。
【特長】
・NPCPISIGBは高温での使用目的のため、材質がシリグラス繊維、ポリイミドテープ等の高温耐熱材で構成。
・コスト軽減を図るため特殊な素材を用いた画期的な超耐熱電線。
【用途】
・電熱器等熱発生部の口出し部又は高温機器の配線材料として幅広い範囲で利用可能。
・導体のニッケル覆銅線として最適。

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
NPC-PI-SIGB-0.75SQ-(長さ) 代品無

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

耐熱電線 NPC PI SIGB シリグラス編組電線のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QSIGBとの違いは?

導体にニッケル覆銅線を使用しております。ニッケル覆銅線はニッケル導体より導電性に優れており、同一許容電流で細径化・軽量化が可能です。
