耐熱電線 NiwGB ガラス編組電線
- 通常単価(税別)
- 30,951円～161,200円
- 税込単価
- 34,046円～177,320円
ガラス繊維を被覆した電線で、導体にニッケルを使用しており耐熱性に優れている耐熱...
詳細情報を確認する商品情報
製品仕様
ガラス繊維は高温絶縁材料として知られ、耐熱性、電気絶縁性等に勝れているが、吸湿性を持つため、シリコーンワニス等を表面に塗布焼き付けしてある。
製品イメージ
- 1.純ニッケル線
- 2.ガラス2重横巻、シリコーンワニス焼付
- 3.ガラス1重編組、シリコーンワニス焼付

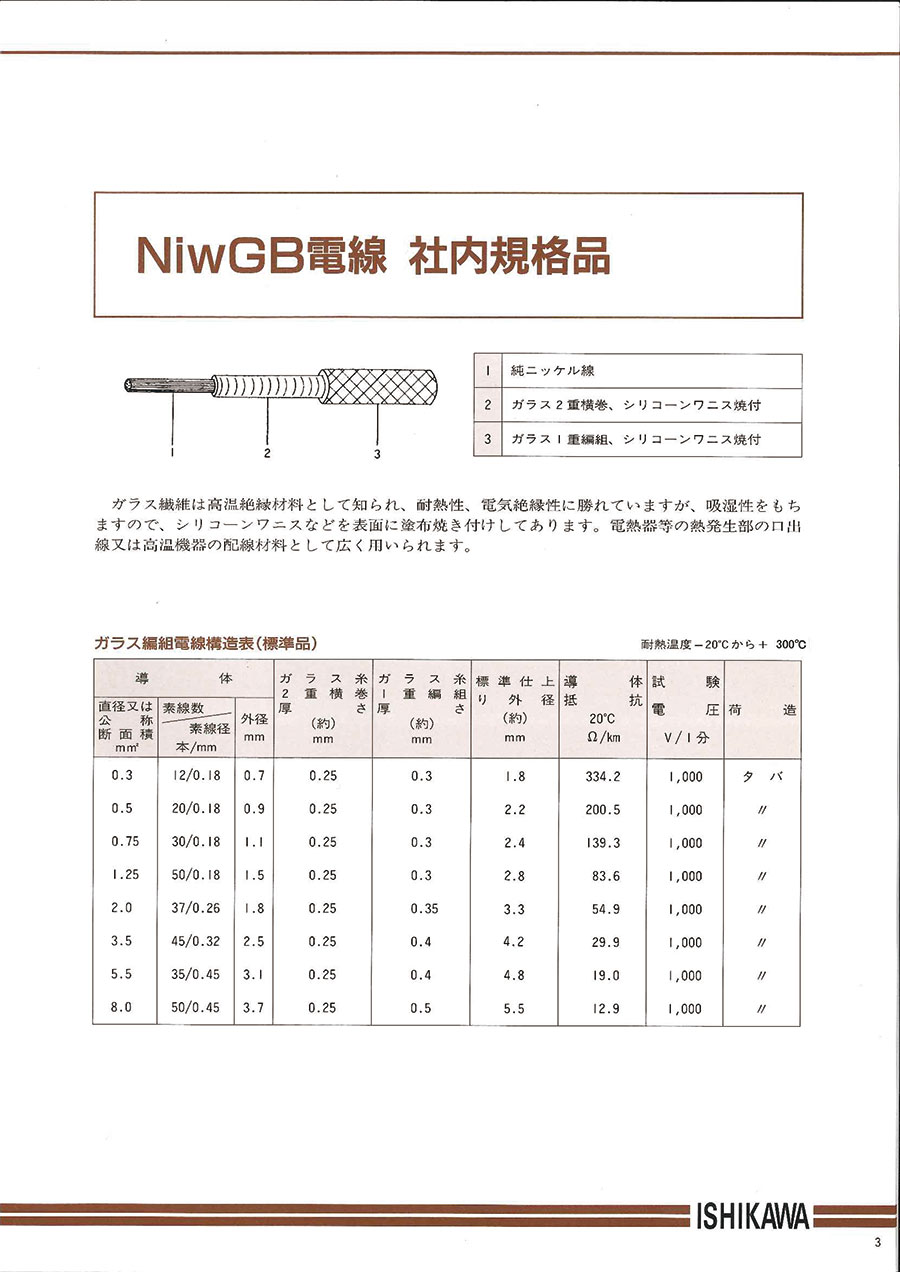

ガラス編組電線構造表（標準品）
耐熱温度:-20～+300℃
| 導体 | ガラス糸 2重横巻 厚さ (約) mm | ガラス糸 1重編組 厚さ （約） mm | 標準仕上 り外径 （約） mm | 導体 抵抗 20℃ Ω/km | 試験 電圧 V/1分 | 荷造 | ||
|---|---|---|---|---|---|---|---|---|
| 直径又は 公称 断面積 mm² | 素線数/ 素線径 本/mm | 外径 mm | ||||||
| 0.50 | 20/0.18 | 0.9 | 0.25 | 0.3 | 2.0 | 200.5 | 1,000 | タバ |
| 0.75 | 30/0.18 | 1.1 | 0.25 | 0.3 | 2.2 | 139.3 | 1,000 | 〃 |
| 1.25 | 50/0.18 | 1.5 | 0.25 | 0.3 | 2.6 | 83.6 | 1,000 | 〃 |
| 2.00 | 37/0.26 | 1.8 | 0.25 | 0.35 | 3.0 | 54.9 | 1,000 | 〃 |
| 3.50 | 45/0.32 | 2.5 | 0.25 | 0.4 | 3.8 | 29.9 | 1,000 | 〃 |
| 5.50 | 35/0.45 | 3.1 | 0.25 | 0.4 | 4.4 | 19.0 | 1,000 | 〃 |
| 8.00 | 50/0.45 | 3.7 | 0.25 | 0.5 | 5.0 | 12.9 | 1,000 | 〃 |
許容電流値：（単位 A)
| 導体断面積 （mm2） | 30℃ | 40℃ | 50℃ | 60℃ | 70℃ | 80℃ | 90℃ | 100℃ | 110℃ |
|---|---|---|---|---|---|---|---|---|---|
| 0.5 | 12 | 12 | 12 | 12 | 11 | 11 | 11 | 11 | 10 |
| 0.75 | 16 | 16 | 16 | 15 | 15 | 15 | 14 | 14 | 14 |
| 1.25 | 24 | 24 | 23 | 23 | 23 | 22 | 21 | 21 | 20 |
| 2 | 35 | 34 | 34 | 33 | 32 | 32 | 31 | 30 | 29 |
| 3.5 | 48 | 47 | 46 | 45 | 44 | 43 | 42 | 41 | 40 |
| 5.5 | 64 | 63 | 61 | 60 | 59 | 58 | 56 | 55 | 53 |
| 導体断面積 （mm2） | 120℃ | 130℃ | 140℃ | 150℃ | 160℃ | 170℃ | 180℃ | 190℃ | 200℃ |
| 0.5 | 10 | 10 | 9 | 9 | 9 | 8 | 8 | 8 | 7 |
| 0.75 | 13 | 13 | 12 | 12 | 12 | 11 | 11 | 10 | 10 |
| 1.25 | 20 | 19 | 19 | 18 | 17 | 17 | 16 | 15 | 15 |
| 2 | 28 | 28 | 27 | 26 | 25 | 24 | 23 | 22 | 21 |
| 3.5 | 39 | 38 | 37 | 36 | 34 | 33 | 32 | 31 | 29 |
| 5.5 | 52 | 51 | 49 | 47 | 46 | 44 | 42 | 41 | 39 |
| 導体断面積 （mm2） | 210℃ | 220℃ | 230℃ | 240℃ | 250℃ | 260℃ | 270℃ | 280℃ | 290℃ |
| 0.5 | 7 | 7 | 6 | 6 | 5 | 4 | 4 | 3 | 2 |
| 0.75 | 9 | 9 | 8 | 7 | 7 | 6 | 5 | 4 | 3 |
| 1.25 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 6 | 4 |
| 2 | 20 | 19 | 18 | 16 | 15 | 13 | 11 | 9 | 6 |
| 3.5 | 28 | 26 | 24 | 22 | 20 | 18 | 16 | 13 | 9 |
| 5.5 | 37 | 35 | 32 | 30 | 27 | 24 | 21 | 17 | 12 |
おそれがなく、かつ人が触れるおそれがない場所に施設するという条件であること。
※表中の数値は計算式に基づいて算出した参考数値であり、これを保証するものではありません。
表中の温度は周囲温度に自己発熱温度を加えたものです。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
30,951円 ( 34,046円 ) | 5日目 |
38,100円 ( 41,910円 ) | 5日目 |
51,954円 ( 57,149円 ) | 5日目 |
71,049円 ( 78,154円 ) | 5日目 |
126,737円 ( 139,411円 ) | 5日目 |
161,200円 ( 177,320円 ) | 5日目 |
詳細情報
基本情報
ガラス繊維を被覆した電線で、導体にニッケルを使用しており耐熱性に優れている耐熱電線。
【特長】
・銅は還元性雰囲気中で高温加熱されると脆くなる欠点があるため、ニッケル導体を使用。
・耐熱性、電気絶縁性に勝れていますが、吸湿性をもちますので、シリコーンワニスなどを表面に塗布焼き付けしてあります。
【用途】
・電熱器等の熱発生部の口出線又は高温機器の配線材料として広く用いられます。
・電熱器などの高温機器の配線。
