石川特殊電線

耐熱電線 KC シリコーンゴム絶縁電線

カタログ |

通常単価(税別): 22,353円～178,926円

税込単価: 24,588円～196,819円

通常出荷日：5日目

低温から高温にわたり耐熱性に優れた電線。【特長】・ガラス編組がないため機械的強度（特にカットスルー抵抗...

よく一緒に見られています

石川特殊電線

通常出荷日：在庫品1日目

よく一緒に見られています

石川特殊電線

通常出荷日：在庫品1日目

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

製品イメージ

1:スズメッキ軟銅線

2:シリコーンゴム

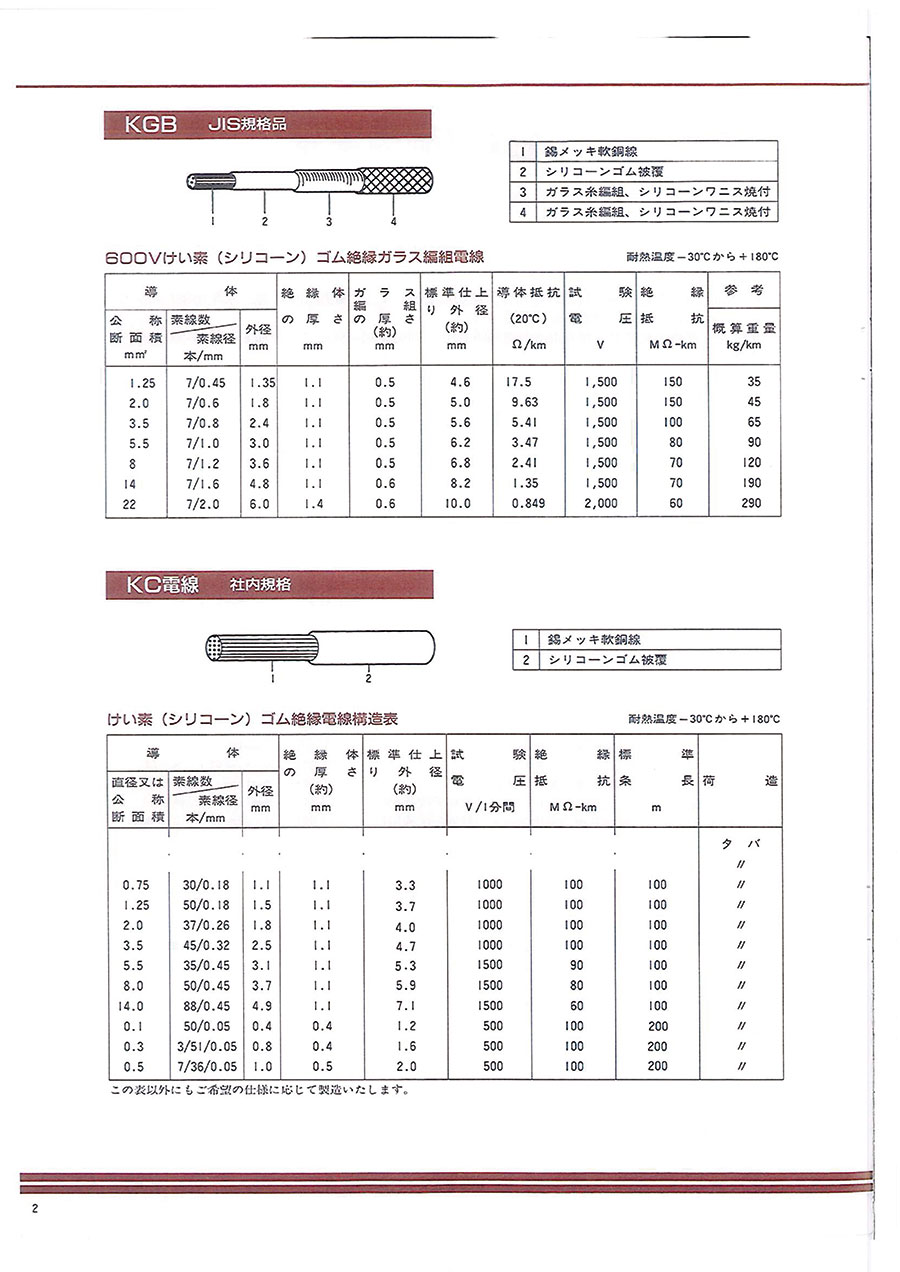

シリコーンゴム絶縁電線構造表

耐熱温度:-30～+180℃

導体			絶縁体の厚さ (約) mm	標準仕上り外径 (約) mm	試験電圧 V/1分間	絶縁抵抗 MΩ-km	標準条長 m	荷造
直径又は公称断面積 mm²	素線数/ 素線径本/mm	外径 mm	絶縁体の厚さ (約) mm	標準仕上り外径 (約) mm	試験電圧 V/1分間	絶縁抵抗 MΩ-km	標準条長 m	荷造
0.75	30/0.18	1.1	1.1	3.3	1000	100	100	タバ
1.25	50/0.18	1.5	1.1	3.7	1000	100	100	〃
2.00	37/0.26	1.8	1.1	4.0	1000	100	100	〃
3.50	45/0.32	2.5	1.1	4.7	1000	100	100	〃
5.50	35/0.45	3.1	1.1	5.3	1500	90	100	〃
8.00	50/0.45	3.7	1.1	5.9	1500	80	100	〃
14.00	88/0.45	4.9	1.1	7.1	2000	60	100	〃
0.1 注	50/0.05	0.4	0.4	1.2	500	100	200	〃
0.3 注	3/51/0.05	0.8	0.4	1.6	500	100	200	〃
0.50	7/36/0.05	1.0	0.5	2.0	500	100	200	〃

注：0.1SQ、0.3SQの導体は裸軟銅線です。

許容電流値：（単位 A)

導体断面積（mm2）	30℃	40℃	50℃	60℃	70℃	80℃	90℃	100℃
0.1	8	8	8	8	7	7	6	6
0.3	15	15	14	14	13	12	12	11
0.5	22	21	20	20	19	18	17	16
0.75	29	28	27	26	24	23	22	21
1.25	42	41	39	38	36	34	32	31
2	60	58	56	54	51	49	46	44
3.5	82	79	77	74	70	67	64	60
5.5	109	105	102	98	93	89	84	80
8	136	131	126	122	116	111	105	99
14	196	190	183	176	168	160	152	143

導体断面積（mm2）	110℃	120℃	130℃	140℃	150℃	160℃	170℃
0.1	6	5	5	4	4	3	2
0.3	10	9	9	8	7	5	4
0.5	15	14	12	11	10	8	5
0.75	19	18	16	15	13	10	7
1.25	29	26	24	21	19	15	10
2	41	38	34	31	27	22	15
3.5	56	52	47	42	37	30	21
5.5	74	69	63	56	49	40	28
8	93	86	78	70	61	49	35
14	134	124	113	101	88	71	50

※表中の許容電流は、電線またはこれを収める線ぴ・電線管・ダクト等が通電による温度の上昇により、他の造営材に障害を及ぼす
　おそれがなく、かつ人が触れるおそれがない場所に施設するという条件であること。
※表中の数値は計算式に基づいて算出した参考数値であり、これを保証するものではありません。
　表中の温度は周囲温度に自己発熱温度を加えたものです。

型番リスト

表示件数

型番

600V KC-0.75SQ-1.1T-100

注文停止中

600V KC-1.25SQ-1.1T-100

注文停止中

600V KC-2.0SQ-1.1T-100

600V KC-3.5SQ-1.1T-100

600V KC-5.5SQ-1.1T-100

600V KC-8SQ-1.1T-100

600V KC-14SQ-1.1T-100

KC-0.1SQ(50/0.05)-0.4T-200

KC-0.3SQ(3/51/0.05)-0.4T-200

KC-0.5SQ(7/36/0.05)-0.5T-200

定格電圧

導体断面積

(mm2)

全長

(m)

仕上がり外径

(mm)

内部導体構成（素線数/素線径）

(本/mm)

導体外径

(mm)

絶縁体厚さ

(mm)

RoHS?

最小発注数量

600V	0.75	100	3.3	30/0.18	1.1	1.1	10	1個
600V	1.25	100	3.7	50/0.18	1.5	1.1	10	1個
600V	2.0	100	4	37/0.26	1.8	1.1	10	1個
600V	3.5	100	4.7	45/0.32	2.5	1.1	10	1個
600V	5.5	100	5.3	35/0.45	3.1	1.1	10	1個
600V	8.0	100	5.9	50/0.45	3.7	1.1	10	1個
600V	14.0	100	7.1	88/0.45	4.9	1.1	10	1個
-	[0.09～0.19] 0.1	200	1.2	50/0.05	0.4	0.4	10	1個
-	0.3	200	1.6	3/51/0.05	0.8	0.4	10	1個
-	0.5	200	2	7/36/0.05	1	0.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

22,353円 ( 24,588円 )	5日目
26,153円 ( 28,768円 )	5日目
32,671円 ( 35,938円 )	5日目
54,521円 ( 59,973円 )	5日目
76,607円 ( 84,268円 )	5日目
110,160円 ( 121,176円 )	5日目
178,926円 ( 196,819円 )	5日目
51,478円 ( 56,626円 )	5日目
63,769円 ( 70,146円 )	5日目
72,849円 ( 80,134円 )	5日目

詳細情報

基本情報

基本情報

低温から高温にわたり耐熱性に優れた電線。
【特長】
・ガラス編組がないため機械的強度（特にカットスルー抵抗）は劣るが、加工性に優れている絶縁電線。
・KCシリコーンゴム耐熱電線。
【用途】
・機器内、制御盤などの配線。
・各種熱器具等で高温部分の配線に使用可能。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

耐熱電線 KC シリコーンゴム絶縁電線のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q水のかかる場所で使えますか？　

シリコーンゴムは撥水性に優れておりますので水のかかる場所でも使用できます。
