耐熱電線 GB ガラス編組電線（標準線）
- 通常単価(税別)
- 4,600円～104,933円
- 税込単価
- 5,060円～115,426円
通常出荷日：在庫品1日目当日出荷可能
ガラス繊維を被覆し耐熱性に優れた電線。【特長】・シリコーンゴム電線、ふっ素樹脂電線に比べ安価。・GBガ...
詳細を確認- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は耐熱電線 NiwGB ガラス編組電線となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
未確定：候補が49型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
製品イメージ
1:錫メッキ軟銅線
2:ガラス2重横巻、シリコーンワニス焼付
3:ガラス1重編組、シリコーンワニス焼付

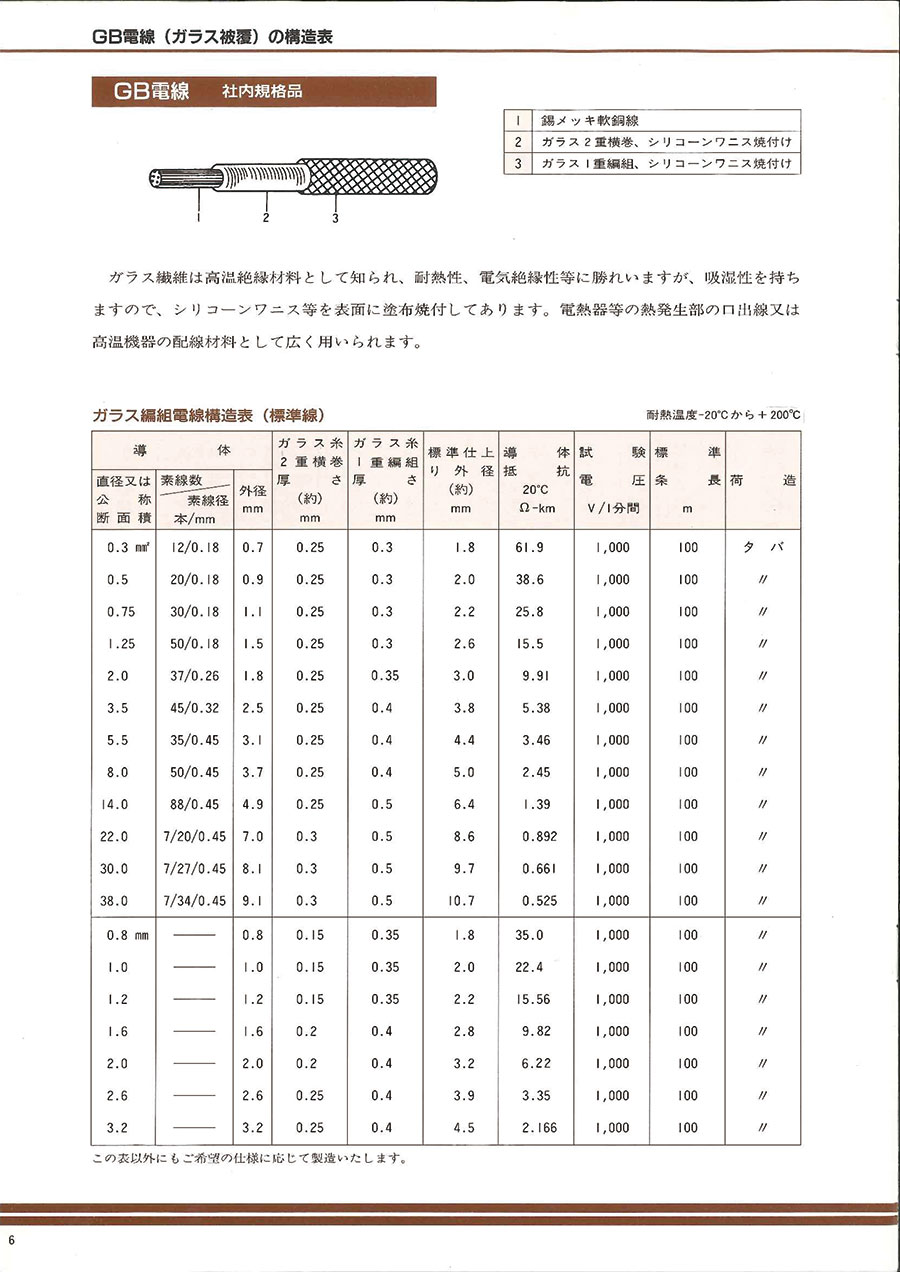

ガラス編組電線構造表（標準線）
耐熱温度:-20～+200℃
| 導体 | ガラス糸 2重横巻 厚さ (約) mm | ガラス糸 1重編組 厚さ (約) mm | 標準仕上 り外径 (約) mm | 導体 抵抗 20℃ Ω-km | 試験 電圧 V/1分間 | 標準 条長 m | 荷造 | ||
|---|---|---|---|---|---|---|---|---|---|
| 直径又は 公称 断面積 mm2 | 素線数/ 素線径 本/mm | 外径 mm | |||||||
| 0.75 | 30/0.18 | 1.1 | 0.25 | 0.30 | 2.2 | 25.800 | 1,000 | 100 | タバ |
| 1.25 | 50/0.18 | 1.5 | 0.25 | 0.30 | 2.6 | 15.500 | 1,000 | 100 | 〃 |
| 2.00 | 37/0.26 | 1.8 | 0.25 | 0.35 | 3.0 | 9.910 | 1,000 | 100 | 〃 |
| 3.50 | 45/0.32 | 2.5 | 0.25 | 0.40 | 3.8 | 5.380 | 1,000 | 100 | 〃 |
| 5.50 | 35/0.45 | 3.1 | 0.25 | 0.40 | 4.4 | 3.460 | 1,000 | 100 | 〃 |
| 8.00 | 50/0.45 | 3.7 | 0.25 | 0.40 | 5.0 | 2.450 | 1,000 | 100 | 〃 |
| 14.00 | 88/0.45 | 4.9 | 0.25 | 0.50 | 6.4 | 1.390 | 1,000 | 100 | 〃 |
| 22.00 | 7/20/0.45 | 7.0 | 0.30 | 0.50 | 8.6 | 0.892 | 1,000 | 100 | 〃 |
許容電流値：（単位 A)
| 導体断面積 （mm2） | 30℃ | 40℃ | 50℃ | 60℃ | 70℃ | 80℃ | 90℃ | 100℃ | 110℃ |
|---|---|---|---|---|---|---|---|---|---|
| 0.75 | 30 | 30 | 29 | 28 | 27 | 26 | 24 | 23 | 22 |
| 1.25 | 45 | 43 | 42 | 41 | 39 | 38 | 36 | 34 | 32 |
| 2 | 64 | 62 | 60 | 58 | 56 | 54 | 51 | 49 | 46 |
| 3.5 | 88 | 85 | 82 | 79 | 77 | 74 | 70 | 67 | 64 |
| 5.5 | 116 | 113 | 109 | 105 | 102 | 98 | 93 | 89 | 84 |
| 8 | 145 | 140 | 136 | 131 | 126 | 122 | 116 | 111 | 105 |
| 14 | 209 | 203 | 196 | 190 | 183 | 176 | 168 | 160 | 152 |
| 導体断面積 （mm2） | 120℃ | 130℃ | 140℃ | 150℃ | 160℃ | 170℃ | 180℃ | 190℃ |
|---|---|---|---|---|---|---|---|---|
| 0.75 | 21 | 19 | 18 | 16 | 15 | 13 | 10 | 7 |
| 1.25 | 31 | 29 | 26 | 24 | 21 | 19 | 15 | 10 |
| 2 | 44 | 41 | 38 | 34 | 31 | 27 | 22 | 15 |
| 3.5 | 60 | 56 | 52 | 47 | 42 | 37 | 30 | 21 |
| 5.5 | 80 | 74 | 69 | 63 | 56 | 49 | 40 | 28 |
| 8 | 99 | 93 | 86 | 78 | 70 | 61 | 49 | 35 |
| 14 | 143 | 134 | 124 | 113 | 101 | 88 | 71 | 50 |
おそれがなく、かつ人が触れるおそれがない場所に施設するという条件であること。
※表中の数値は計算式に基づいて算出した参考数値であり、これを保証するものではありません。
表中の温度は周囲温度に自己発熱温度を加えたものです。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,600円 ( 5,060円 ) | 在庫品1日目当日出荷可能 |
14,375円 ( 15,813円 ) | 在庫品1日目当日出荷可能 |
13,372円 ( 14,709円 ) | 在庫品1日目当日出荷可能 |
5,240円 ( 5,764円 ) | 在庫品1日目当日出荷可能 |
13,100円 ( 14,410円 ) | 在庫品1日目当日出荷可能 |
16,795円 ( 18,475円 ) | 在庫品1日目当日出荷可能 |
6,800円 ( 7,480円 ) | 在庫品1日目当日出荷可能 |
17,000円 ( 18,700円 ) | 在庫品1日目当日出荷可能 |
21,519円 ( 23,671円 ) | 在庫品1日目当日出荷可能 |
6,715円 ( 7,387円 ) | 在庫品1日目当日出荷可能 |
8,246円 ( 9,071円 ) | 在庫品1日目当日出荷可能 |
12,368円 ( 13,605円 ) | 在庫品1日目当日出荷可能 |
16,491円 ( 18,140円 ) | 在庫品1日目当日出荷可能 |
20,614円 ( 22,675円 ) | 在庫品1日目当日出荷可能 |
24,737円 ( 27,211円 ) | 在庫品1日目当日出荷可能 |
28,860円 ( 31,746円 ) | 在庫品1日目当日出荷可能 |
32,982円 ( 36,280円 ) | 在庫品1日目当日出荷可能 |
37,105円 ( 40,816円 ) | 在庫品1日目当日出荷可能 |
33,572円 ( 36,929円 ) | 在庫品1日目当日出荷可能 |
8,000円 ( 8,800円 ) | 在庫品1日目当日出荷可能 |
11,228円 ( 12,351円 ) | 在庫品1日目当日出荷可能 |
16,842円 ( 18,526円 ) | 在庫品1日目当日出荷可能 |
22,456円 ( 24,702円 ) | 在庫品1日目当日出荷可能 |
26,667円 ( 29,334円 ) | 在庫品1日目当日出荷可能 |
32,000円 ( 35,200円 ) | 在庫品1日目当日出荷可能 |
37,333円 ( 41,066円 ) | 在庫品1日目当日出荷可能 |
42,667円 ( 46,934円 ) | 在庫品1日目当日出荷可能 |
48,000円 ( 52,800円 ) | 在庫品1日目当日出荷可能 |
42,667円 ( 46,934円 ) | 在庫品1日目当日出荷可能 |
13,025円 ( 14,328円 ) | 在庫品1日目当日出荷可能 |
17,966円 ( 19,763円 ) | 在庫品1日目当日出荷可能 |
26,948円 ( 29,643円 ) | 在庫品1日目当日出荷可能 |
35,931円 ( 39,524円 ) | 在庫品1日目当日出荷可能 |
37,214円 ( 40,935円 ) | 在庫品1日目当日出荷可能 |
44,657円 ( 49,123円 ) | 在庫品1日目当日出荷可能 |
52,100円 ( 57,310円 ) | 在庫品1日目当日出荷可能 |
59,543円 ( 65,497円 ) | 在庫品1日目当日出荷可能 |
66,986円 ( 73,685円 ) | 在庫品1日目当日出荷可能 |
69,467円 ( 76,414円 ) | 在庫品1日目当日出荷可能 |
15,740円 ( 17,314円 ) | 在庫品1日目当日出荷可能 |
26,233円 ( 28,856円 ) | 在庫品1日目当日出荷可能 |
39,350円 ( 43,285円 ) | 在庫品1日目当日出荷可能 |
52,467円 ( 57,714円 ) | 在庫品1日目当日出荷可能 |
56,215円 ( 61,837円 ) | 在庫品1日目当日出荷可能 |
67,458円 ( 74,204円 ) | 在庫品1日目当日出荷可能 |
78,701円 ( 86,571円 ) | 在庫品1日目当日出荷可能 |
89,943円 ( 98,937円 ) | 在庫品1日目当日出荷可能 |
101,186円 ( 111,305円 ) | 在庫品1日目当日出荷可能 |
104,933円 ( 115,426円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ガラス繊維を被覆し耐熱性に優れた電線。
【特長】
・シリコーンゴム電線、ふっ素樹脂電線に比べ安価。
・GBガラス編組電線。
・ガラス繊維は高温絶縁材料。
・耐熱性、電気絶縁性等に勝れいますが、吸湿性を持ちますので、シリコーンワニス等を表面に塗布焼付してあります。
【用途】
・電熱器等の熱発生部の口出線又は高温機器の配線材料として広く用いられます。
・電熱器などの高温機器の配線。
ご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は耐熱電線 NiwGB ガラス編組電線となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
