MRC UL2464-SB 300Vシールド付き可動用ケーブル
- 通常単価(税別)
- 683円～733,051円
- 税込単価
- 751円～806,356円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
【特長】・UL規格、CSA規格対応の可動部用ケーブルです・主に電子機器内配線用ケーブルとしてお使い頂け...
詳細を確認- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・MRC3SB-AWG20-20-(長さ) ・NA3MFSB-21-10P-（長さ）
※代替品シリーズNA3MFSB UL規格シールド付から仕様差異をご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が2,500型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
< 主な仕様 >
| シース色 ： ブラック | ||||
| 取得規格 ： ULAWM2464/CSA | ||||
| 定格電圧 ： 300V | ||||
| 使用温度範囲 ： -20～80℃ | ||||
| 難燃性 ： VW-1 | ||||
| 曲げ半径 ： 仕上り外径 × 6（固定部） | ||||
| （ｍｍ） 仕上り外径 × 6（可動部） | ||||
| ※推奨値であり保証値ではございません |
商品特長詳細
- UL規格、CSA規格対応の可動部用ケーブル
- 主に機器内・機器間配線用ケーブルとして使用可能
- 柔軟性、耐油性に優れる
★仕様につきましては、別途仕様概要一覧を掲載しておりますが、詳細につきましては、仕様書をご要求ください。
★上記は3心の場合の配列例です。その他の主な配列例は、次頁「線心配列の例」に掲載しています。
★線心は、黒色絶縁体上の白色ナンバリング表示により識別します。
★配列図中の数字は、線No.を示します。
★
は、緑色絶縁体上の黄色両面埋込ラインマークを示します。「MRC UL2464-SB」可動電源用ケーブル 300V UL・CSA規格 シールド付の寸法
| 線心数 | 導体 | 絶縁体 | シース | 電気特性 | 概算質量 kg/km | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | 標準構成 （本/mm) | 外径 mm | 厚さ mm | 外径 mm | 厚さ mm | 外径 mm | 導体抵抗 (20℃） Ω/km | 絶縁抵抗 (20℃） MΩ・km | 耐電圧 V/min | 許容電流 (30℃） A | ||
| 2 | 20AWG | 6/18/0.08 | 1.1 | 0.45 | 2.0 | 1.0 | 6.7 | 40.6 | 10 | 2000 | 8.2 | 63 |
| 3 | 1.0 | 7.0 | 6.9 | 72 | ||||||||
| 4 | 1.0 | 7.5 | 6.2 | 87 | ||||||||
| 6 | 1.0 | 8.7 | 5.5 | 113 | ||||||||
| 8 | 1.0 | 10.0 | 5.1 | 148 | ||||||||
| 10 | 1.0 | 10.8 | 4.8 | 175 | ||||||||
| 12 | 1.0 | 11.1 | 4.4 | 193 | ||||||||
| 2 | 18AWG | 6/28/0.08 | 1.3 | 0.45 | 2.2 | 1.0 | 7.1 | 26.1 | 10 | 2000 | 11.0 | 73 |
| 3 | 1.0 | 7.4 | 9.0 | 89 | ||||||||
| 4 | 1.0 | 8.0 | 8.1 | 104 | ||||||||
| 6 | 1.0 | 9.3 | 7.2 | 145 | ||||||||
| 8 | 1.0 | 10.7 | 6.7 | 185 | ||||||||
| 10 | 1.0 | 11.6 | 6.2 | 220 | ||||||||
| 12 | 1.0 | 11.9 | 5.8 | 247 | ||||||||
| 20 | 1.1 | 14.8 | 4.9 | 393 | ||||||||
| 2 | 16AWG | 6/44/0.08 | 1.7 | 0.45 | 2.6 | 1.0 | 7.9 | 16.6 | 10 | 2000 | 14.0 | 93 |
| 3 | 1.0 | 8.3 | 12.0 | 114 | ||||||||
| 4 | 1.0 | 9.0 | 11.0 | 138 | ||||||||
| 6 | 1.0 | 10.6 | 9.6 | 196 | ||||||||
| 8 | 1.0 | 12.2 | 9.0 | 251 | ||||||||
| 10 | 1.1 | 13.5 | 8.3 | 315 | ||||||||
| 12 | 1.1 | 13.9 | 7.7 | 352 | ||||||||
| 20 | 1.2 | 17.1 | 6.6 | 545 | ||||||||
- ※ 計容電流値は周囲温度30℃の値となります。

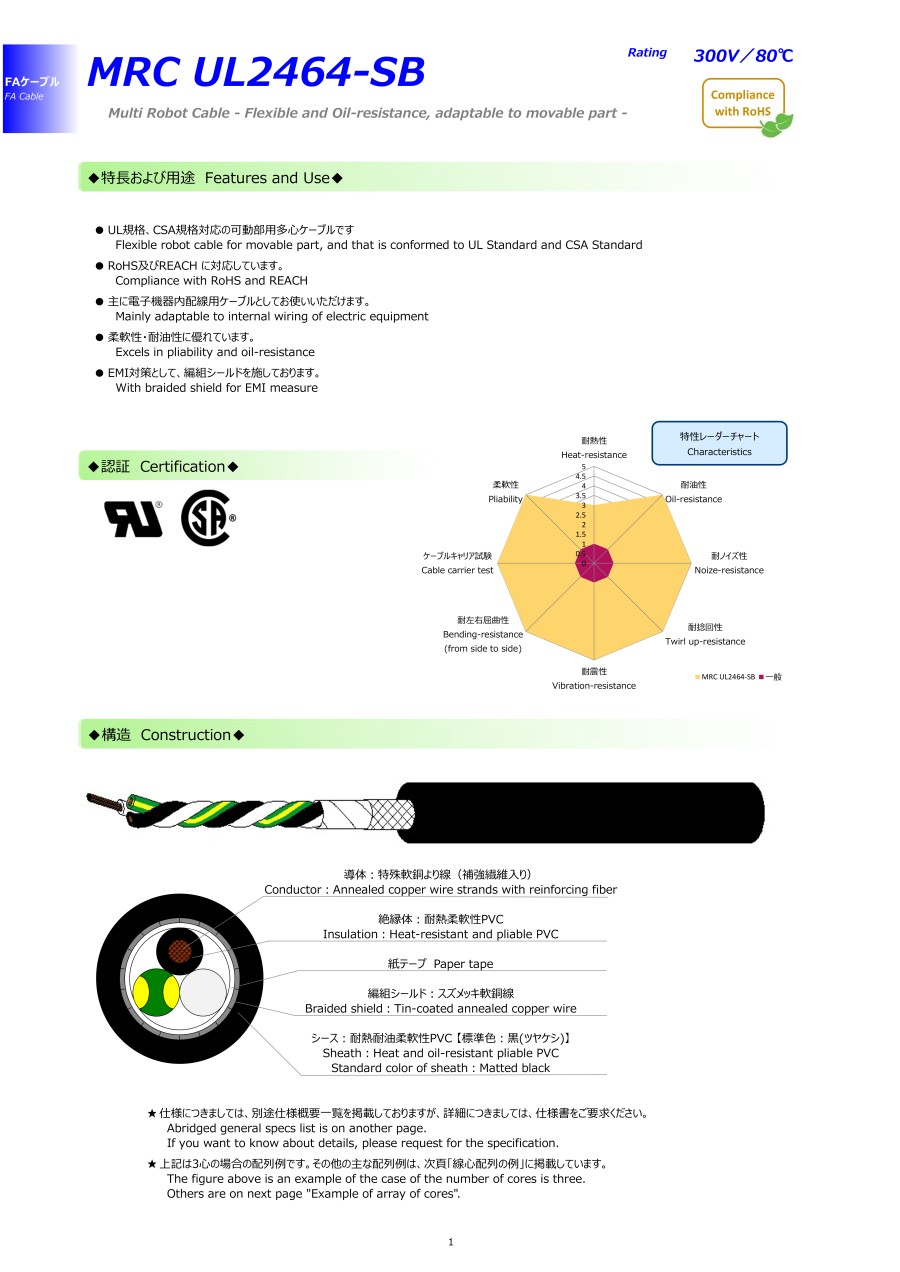

構造図
線心識別
| 線心数 | 線心識別方式 |
|---|---|
| 2 | 黒、白 |
| 3 | 黒、白、G/Y |
| 4 | 黒、白、赤、G/Y |
| 6 | 黒色絶縁体上に白色ナンバリング（線No.はナンバリング表示番号を示す。） |
| 8 | 黒色絶縁体上に白色ナンバリング（線No.はナンバリング表示番号を示す。） |
| 10 | 黒色絶縁体上に白色ナンバリング（線No.はナンバリング表示番号を示す。） |
| 12 | 黒色絶縁体上に白色ナンバリング（線No.はナンバリング表示番号を示す。） |
| 20 | 黒色絶縁体上に白色ナンバリング（線No.はナンバリング表示番号を示す。） |
| 30 | 黒色絶縁体上に白色ナンバリング（線No.はナンバリング表示番号を示す。） |
| 40 | 黒色絶縁体上に白色ナンバリング（線No.はナンバリング表示番号を示す。） |
※ G/Yは、緑色絶縁体上に黄色両面埋込ラインマークの意。
開発秘話
20年前、国内に汎用ケーブルが多く残る中、当社は今後のグローバル化を鑑み、標準仕様のUL規格適用を進めてまいりました。
可動部配線時の作業性も重視し、柔軟性を追及した他とは一線を画した柔らかさとなっております。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,441円 ( 1,585円 ) | 1日目 |
2,885円 ( 3,174円 ) | 1日目 |
4,328円 ( 4,761円 ) | 1日目 |
5,770円 ( 6,347円 ) | 1日目 |
7,213円 ( 7,934円 ) | 1日目 |
8,656円 ( 9,522円 ) | 1日目 |
10,098円 ( 11,108円 ) | 1日目 |
11,541円 ( 12,695円 ) | 1日目 |
12,985円 ( 14,284円 ) | 1日目 |
13,318円 ( 14,650円 ) | 1日目 |
14,649円 ( 16,114円 ) | 1日目 |
15,981円 ( 17,579円 ) | 1日目 |
17,313円 ( 19,044円 ) | 1日目 |
18,644円 ( 20,508円 ) | 1日目 |
19,976円 ( 21,974円 ) | 1日目 |
21,309円 ( 23,440円 ) | 1日目 |
22,640円 ( 24,904円 ) | 1日目 |
23,972円 ( 26,369円 ) | 1日目 |
25,304円 ( 27,834円 ) | 1日目 |
24,734円 ( 27,207円 ) | 1日目 |
25,970円 ( 28,567円 ) | 1日目 |
27,207円 ( 29,928円 ) | 1日目 |
28,444円 ( 31,288円 ) | 1日目 |
29,680円 ( 32,648円 ) | 1日目 |
30,917円 ( 34,009円 ) | 1日目 |
32,154円 ( 35,369円 ) | 1日目 |
33,390円 ( 36,729円 ) | 1日目 |
34,627円 ( 38,090円 ) | 1日目 |
35,864円 ( 39,450円 ) | 1日目 |
37,101円 ( 40,811円 ) | 1日目 |
38,337円 ( 42,171円 ) | 1日目 |
39,574円 ( 43,531円 ) | 1日目 |
40,811円 ( 44,892円 ) | 1日目 |
42,047円 ( 46,252円 ) | 1日目 |
43,284円 ( 47,612円 ) | 1日目 |
44,521円 ( 48,973円 ) | 1日目 |
45,757円 ( 50,333円 ) | 1日目 |
46,994円 ( 51,693円 ) | 1日目 |
48,231円 ( 53,054円 ) | 1日目 |
49,468円 ( 54,415円 ) | 1日目 |
50,704円 ( 55,774円 ) | 1日目 |
51,941円 ( 57,135円 ) | 1日目 |
53,178円 ( 58,496円 ) | 1日目 |
54,414円 ( 59,855円 ) | 1日目 |
55,651円 ( 61,216円 ) | 1日目 |
56,888円 ( 62,577円 ) | 1日目 |
58,124円 ( 63,936円 ) | 1日目 |
59,361円 ( 65,297円 ) | 1日目 |
60,598円 ( 66,658円 ) | 1日目 |
51,228円 ( 56,351円 ) | 1日目 |
52,252円 ( 57,477円 ) | 1日目 |
53,277円 ( 58,605円 ) | 1日目 |
54,301円 ( 59,731円 ) | 1日目 |
55,325円 ( 60,858円 ) | 1日目 |
56,351円 ( 61,986円 ) | 1日目 |
57,375円 ( 63,113円 ) | 1日目 |
58,400円 ( 64,240円 ) | 1日目 |
59,424円 ( 65,366円 ) | 1日目 |
60,448円 ( 66,493円 ) | 1日目 |
61,474円 ( 67,621円 ) | 1日目 |
詳細情報
基本情報
【特長】
・UL規格、CSA規格対応の可動部用ケーブルです
・主に電子機器内配線用ケーブルとしてお使い頂けます
・柔軟性、耐油性に優れています
・EMI対策として、編組シールドを施しております
ご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・MRC3SB-AWG20-20-(長さ) ・NA3MFSB-21-10P-（長さ）
※代替品シリーズNA3MFSB UL規格シールド付から仕様差異をご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
MRC UL2464-SB 300Vシールド付き可動用ケーブルのレビュー
ロボット先端に接続する機器
5
5.02019/03/11
ロボットの先端に接続する電源ケーブルとして使用しています。
可動タイプで電線径が大きめのタイプが少ない中、
直ぐに購入出...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QRoHS2には対応していますか？
A
構成材料にRoHS2指令対象物質の意図的添加はございません。
RoHS2指令対象物質全廃については2018年4月以降の実施を目処に進めております。
RoHS2指令対象物質全廃については2018年4月以降の実施を目処に進めております。
Q屋外での使用はできますか？
A
当シリーズについては、材料の特性上、屋外用途にはお使いいただけませんが、ご要求に応じて、スタイルはそのままに耐候性を付したタイプも検討可能です。
Q一次電源として使えますか？
A
規格要求上、機器間配線となります。一次側がご入用の場合は別途ご連絡ください。
