阪神電線

MRC UL2501 600V 可動電源用ケーブル

カタログ |

通常単価(税別): 1,246円～251,658円

税込単価: 1,371円～276,824円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・UL規格、CSA規格対応の可動部用ケーブルです・主に機器内・機器間配...

規格・仕様：

CSA
VW-1
ULAWM
耐油
より線
細線化導体
600V

シールド
無
定格電圧
600V
特性
耐油性 / 耐熱性
シース(外被)色
黒(ツヤケシ)
安全規格
UL RECOGNIZED / CSA(c-UL)
シース(外被)材料
PVC(塩ビ)
絶縁体材料
PVC(塩ビ)
その他特性
耐震性、耐左右屈曲性、柔軟性、耐屈曲性、ケーブルキャリア試験

ご注意

6芯以上からナンバリングになります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が800型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

<　主な仕様　>

シース色　：　ブラック
取得規格　：　ULAWM2501/CSA
定格電圧　：　600V
使用温度範囲　：　-20～105℃
難燃性　　：　VW-1
曲げ半径　：　仕上り外径　×　6（固定部）
（ｍｍ）　　　仕上り外径　×　6（可動部）
※推奨値であり保証値ではございません

商品特徴詳細

UL規格、CSA規格対応の可動部用ケーブル
主に機器内・機器間配線用ケーブルとして使用可能
柔軟性、耐油性に優れる

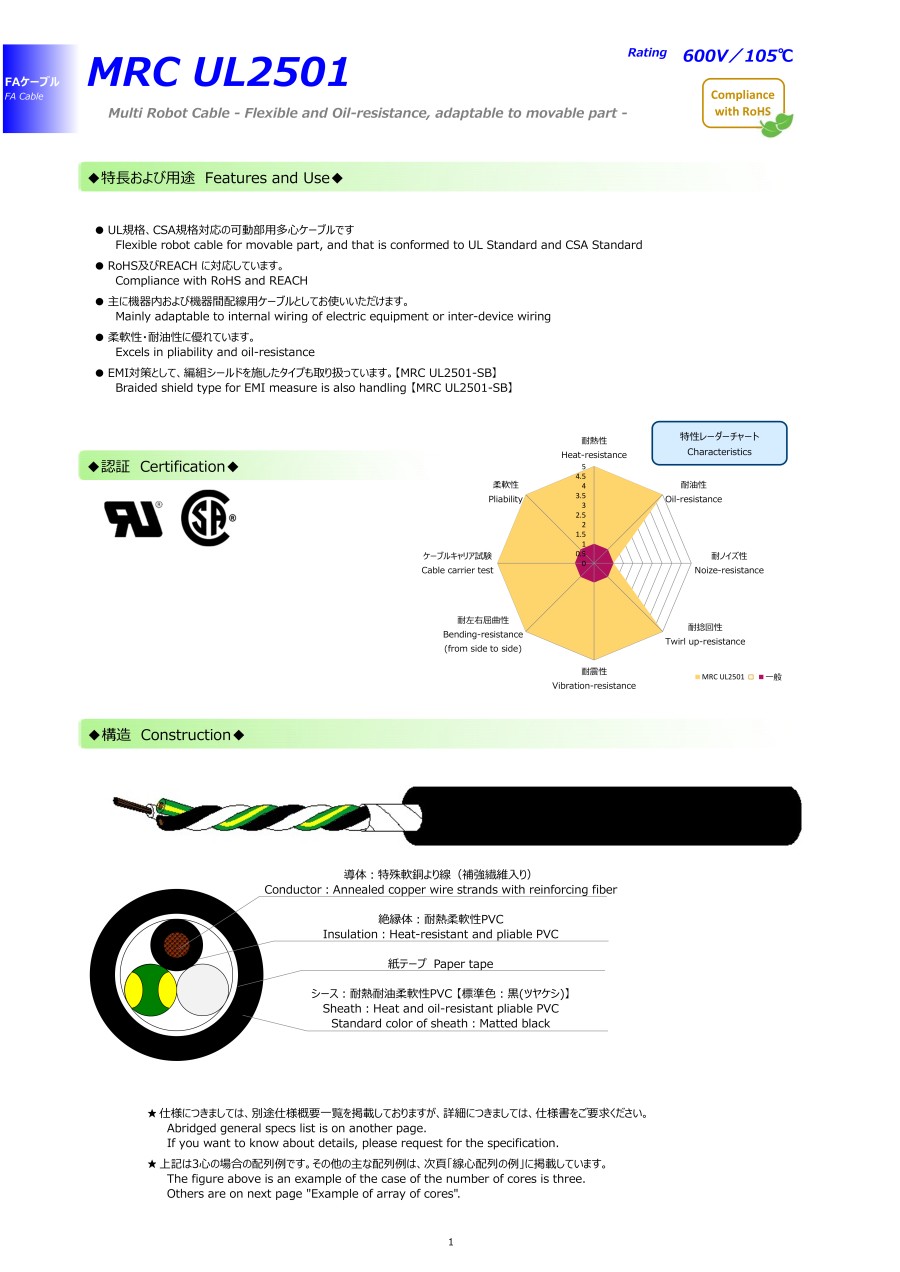

★仕様につきましては、別途仕様概要一覧を掲載しておりますが、詳細につきましては、仕様書をご要求ください。
★上記は3心の場合の配列例です。その他の主な配列例は、次頁「線心配列の例」に掲載しています。

規格表

線心数	導体			絶縁体		シース		電気特性				概算質量 kg/km
線心数	サイズ	標準構成（本/mm）	外径 mm	厚さ mm	外径 mm	厚さ mm	外径 mm	導体抵抗（20℃） Ω/km	絶縁抵抗（20℃） MΩ･km	耐電圧 V/min	許容電流（30℃） A	概算質量 kg/km
2	18AWG	6/28/0.08	1.3	0.85	3.0	1.7	9.5	25.3	50	2000	14.1	101
3						1.7	10.0				12.0	119
4						1.7	10.7				10.7	141
6						1.7	12.5				9.5	197
2	16AWG	6/44/0.08	1.7	0.85	3.4	1.7	10.3	16.1	50	2000	18.5	123
3						1.7	10.8				15.6	147
4						1.7	11.7				14.2	178
6						1.7	13.7				12.6	246

許容電流値は周囲温度30℃の値となる。
シースの標準色は黒色（艶消し）となる。
※ミスミ取り扱いない製品です。

型番リスト

表示件数

...

型番

芯数

(芯)

AWGサイズ

(AWG)

導体断面積

(mm²)

仕上り外径

(mm)

全長

(m)

アース線

RoHS?

最小発注数量

2	[17～16] 16	1.25	10.3	1	なし	10	1個
2	[17～16] 16	1.25	10.3	2	なし	10	1個
2	[17～16] 16	1.25	10.3	3	なし	10	1個
2	[17～16] 16	1.25	10.3	4	なし	10	1個
2	[17～16] 16	1.25	10.3	5	なし	10	1個
2	[17～16] 16	1.25	10.3	6	なし	10	1個
2	[17～16] 16	1.25	10.3	7	なし	10	1個
2	[17～16] 16	1.25	10.3	8	なし	10	1個
2	[17～16] 16	1.25	10.3	9	なし	10	1個
2	[17～16] 16	1.25	10.3	10	なし	10	1個
2	[17～16] 16	1.25	10.3	11	なし	10	1個
2	[17～16] 16	1.25	10.3	12	なし	10	1個
2	[17～16] 16	1.25	10.3	13	なし	10	1個
2	[17～16] 16	1.25	10.3	14	なし	10	1個
2	[17～16] 16	1.25	10.3	15	なし	10	1個
2	[17～16] 16	1.25	10.3	16	なし	10	1個
2	[17～16] 16	1.25	10.3	17	なし	10	1個
2	[17～16] 16	1.25	10.3	18	なし	10	1個
2	[17～16] 16	1.25	10.3	19	なし	10	1個
2	[17～16] 16	1.25	10.3	20	なし	10	1個
2	[17～16] 16	1.25	10.3	21	なし	10	1個
2	[17～16] 16	1.25	10.3	22	なし	10	1個
2	[17～16] 16	1.25	10.3	23	なし	10	1個
2	[17～16] 16	1.25	10.3	24	なし	10	1個
2	[17～16] 16	1.25	10.3	25	なし	10	1個
2	[17～16] 16	1.25	10.3	26	なし	10	1個
2	[17～16] 16	1.25	10.3	27	なし	10	1個
2	[17～16] 16	1.25	10.3	28	なし	10	1個
2	[17～16] 16	1.25	10.3	29	なし	10	1個
2	[17～16] 16	1.25	10.3	30	なし	10	1個
2	[17～16] 16	1.25	10.3	31	なし	10	1個
2	[17～16] 16	1.25	10.3	32	なし	10	1個
2	[17～16] 16	1.25	10.3	33	なし	10	1個
2	[17～16] 16	1.25	10.3	34	なし	10	1個
2	[17～16] 16	1.25	10.3	35	なし	10	1個
2	[17～16] 16	1.25	10.3	36	なし	10	1個
2	[17～16] 16	1.25	10.3	37	なし	10	1個
2	[17～16] 16	1.25	10.3	38	なし	10	1個
2	[17～16] 16	1.25	10.3	39	なし	10	1個
2	[17～16] 16	1.25	10.3	40	なし	10	1個
2	[17～16] 16	1.25	10.3	41	なし	10	1個
2	[17～16] 16	1.25	10.3	42	なし	10	1個
2	[17～16] 16	1.25	10.3	43	なし	10	1個
2	[17～16] 16	1.25	10.3	44	なし	10	1個
2	[17～16] 16	1.25	10.3	45	なし	10	1個
2	[17～16] 16	1.25	10.3	46	なし	10	1個
2	[17～16] 16	1.25	10.3	47	なし	10	1個
2	[17～16] 16	1.25	10.3	48	なし	10	1個
2	[17～16] 16	1.25	10.3	49	なし	10	1個
2	[17～16] 16	1.25	10.3	50	なし	10	1個
2	[17～16] 16	1.25	10.3	51	なし	10	1個
2	[17～16] 16	1.25	10.3	52	なし	10	1個
2	[17～16] 16	1.25	10.3	53	なし	10	1個
2	[17～16] 16	1.25	10.3	54	なし	10	1個
2	[17～16] 16	1.25	10.3	55	なし	10	1個
2	[17～16] 16	1.25	10.3	56	なし	10	1個
2	[17～16] 16	1.25	10.3	57	なし	10	1個
2	[17～16] 16	1.25	10.3	58	なし	10	1個
2	[17～16] 16	1.25	10.3	59	なし	10	1個
2	[17～16] 16	1.25	10.3	60	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,515円 ( 1,667円 )	1日目
3,030円 ( 3,333円 )	1日目
4,545円 ( 5,000円 )	1日目
6,060円 ( 6,666円 )	1日目
7,575円 ( 8,333円 )	1日目
9,090円 ( 9,999円 )	1日目
10,605円 ( 11,666円 )	1日目
12,120円 ( 13,332円 )	1日目
13,635円 ( 14,999円 )	1日目
15,150円 ( 16,665円 )	1日目
16,665円 ( 18,332円 )	1日目
18,180円 ( 19,998円 )	1日目
19,695円 ( 21,665円 )	1日目
21,210円 ( 23,331円 )	1日目
22,725円 ( 24,998円 )	1日目
24,240円 ( 26,664円 )	1日目
25,755円 ( 28,331円 )	1日目
27,270円 ( 29,997円 )	1日目
28,785円 ( 31,664円 )	1日目
30,300円 ( 33,330円 )	1日目
31,815円 ( 34,997円 )	1日目
33,330円 ( 36,663円 )	1日目
34,845円 ( 38,330円 )	1日目
36,360円 ( 39,996円 )	1日目
37,875円 ( 41,663円 )	1日目
39,390円 ( 43,329円 )	1日目
40,905円 ( 44,996円 )	1日目
42,420円 ( 46,662円 )	1日目
43,935円 ( 48,329円 )	1日目
45,450円 ( 49,995円 )	1日目
46,965円 ( 51,662円 )	1日目
48,480円 ( 53,328円 )	1日目
49,995円 ( 54,995円 )	1日目
51,510円 ( 56,661円 )	1日目
53,025円 ( 58,328円 )	1日目
54,540円 ( 59,994円 )	1日目
56,055円 ( 61,661円 )	1日目
57,570円 ( 63,327円 )	1日目
59,085円 ( 64,994円 )	1日目
60,600円 ( 66,660円 )	1日目
62,115円 ( 68,327円 )	1日目
63,630円 ( 69,993円 )	1日目
65,145円 ( 71,660円 )	1日目
66,660円 ( 73,326円 )	1日目
68,175円 ( 74,993円 )	1日目
69,690円 ( 76,659円 )	1日目
71,205円 ( 78,326円 )	1日目
72,720円 ( 79,992円 )	1日目
74,235円 ( 81,659円 )	1日目
50,100円 ( 55,110円 )	1日目
51,102円 ( 56,212円 )	1日目
52,104円 ( 57,314円 )	1日目
53,106円 ( 58,417円 )	1日目
54,108円 ( 59,519円 )	1日目
55,110円 ( 60,621円 )	1日目
56,112円 ( 61,723円 )	1日目
57,114円 ( 62,825円 )	1日目
58,116円 ( 63,928円 )	1日目
59,118円 ( 65,030円 )	1日目
60,120円 ( 66,132円 )	1日目

...

基本情報

基本情報

【特長】
・UL規格、CSA規格対応の可動部用ケーブルです
・主に機器内・機器間配線用ケーブルとしてお使い頂けます
・柔軟性、耐油性に優れています

ご注意

6芯以上からナンバリングになります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
