MRC UL20276-SB 30Vシールド付き可動用ケーブル

Name: MRC UL20276-SB 30Vシールド付き可動用ケーブル
Brand: 阪神電線
SKU: 222000556406
Rating: 4.3 (3 reviews)

カタログ |

通常単価(税別): 604円～367,536円

税込単価: 664円～404,290円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

電子機器内可動部配線用多心ケーブル（編組シールド付き）。【特長】・UL規格、CSA規格対応の可動部用ツ...

詳細を確認

4.34.3

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・MRCSB-AWG24-20-(長さ) ・EXT-TYPEII-SB/20276 LF 10PX24AWG-（長さ）
※代替品シリーズ電子機器ロボット用ケーブル 30V EXT-TypeII-SB／20276 LFから仕様差異をご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

詳細を確認

よく一緒に見られています

阪神電線

MRC UL20276 30V 可動用ケーブル

通常価格(税別)： 238円 (税込価格：262円)

通常出荷日：在庫品1日目

よく一緒に見られています

阪神電線

MRC UL2464 300V 可動用ケーブル

通常価格(税別)： 400円 (税込価格：440円)

通常出荷日：1 日目

未確定：候補が2,300型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

<　主な仕様　>

シース色　：　ブラック
取得規格　：　ULAWM20276/CSA
定格電圧　：　30V
使用温度範囲　：　-20～80℃
難燃性　　：　VW-1
曲げ半径　：　仕上り外径　×　6（固定部）
（ｍｍ）　　　仕上り外径　×　6（可動部）
※推奨値であり保証値ではございません

特長

★仕様につきましては、別途仕様概要一覧を掲載しておりますが、詳細につきましては、仕様書をご要求ください。
★上記は3対の場合の配列例です。その他の主な配列例は、次頁「線心配列の例」に掲載しています。

★線心の織別は、阪神電線社標準パターンAPとなります。詳細につきましては「標準パターンAP」をこ覧ください。
★配列図中の数字は、「標準バターンAP」記載の対No.を示します。
★1対仕様（2ケ撚り）の埸合の識別は、阪神電線社標準パターンAとなります。詳細につきましては「標準パターンA」をご覧ください。

◆標準パターンAP

★ドットマークの標準色は、黒色と赤色の組合わせとなります。マークの詳細につきましては、次の「ドットマークの識別表AP」をご覧ください。
★1対仕様（2ケ撚り）の埸合の識別は、阪神電線社標準パターンAとなります。詳細につきましては「標準パターンA」をご覧ください。

◆ドットマークの識別表AP

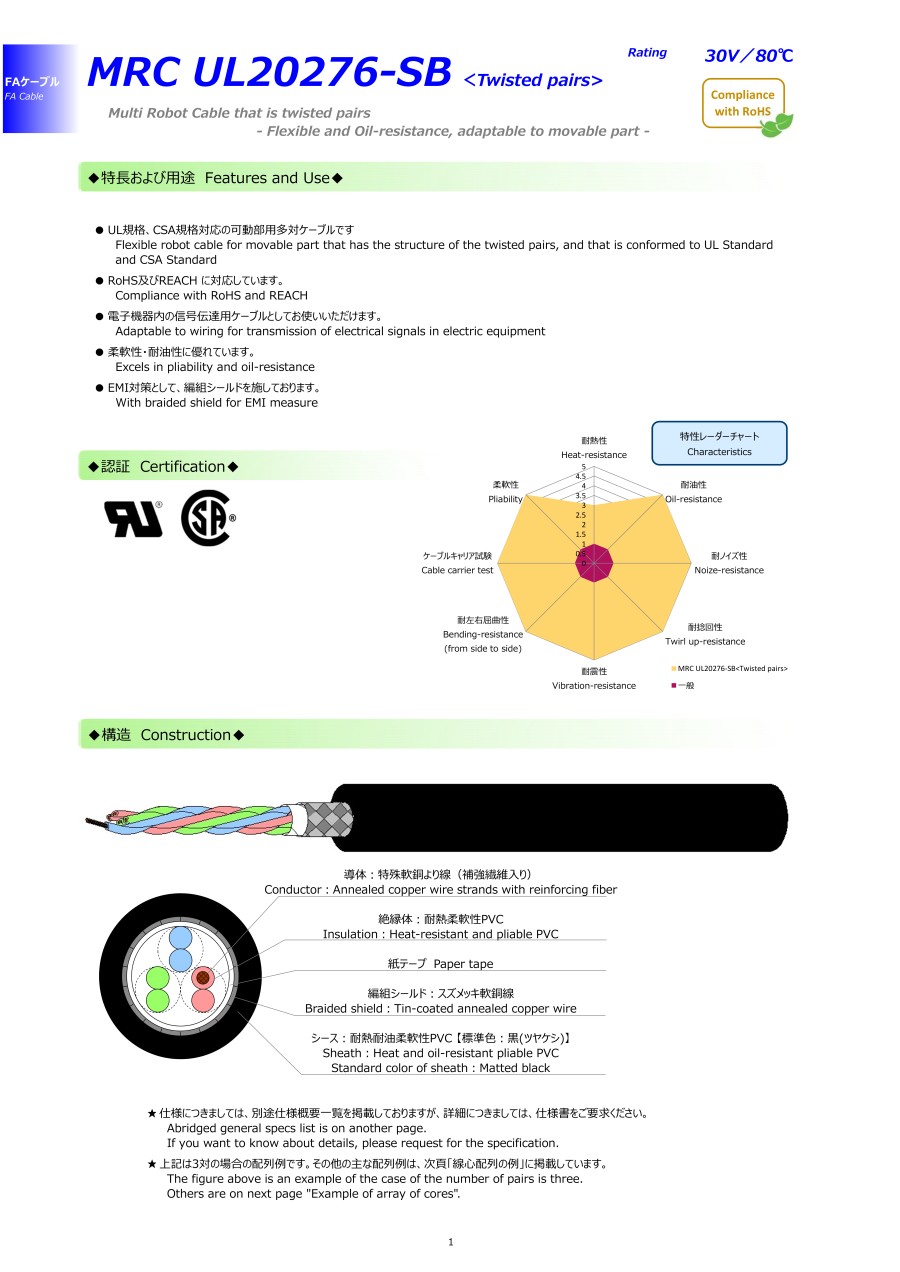

MRCSB 可動信号用ケーブル 30V UL・CSA規格シールド付の仕様
