ヴィトンチューブ（200℃超耐熱熱収縮チューブ）
- 通常単価(税別)
- 1,453円～16,747円
- 税込単価
- 1,598円～18,422円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
耐熱温度200℃、柔軟性にも優れた熱収縮チューブです。【特長】・耐薬品性にも優れており、溶剤などが使用...
詳細を確認- 高温収縮製品は、ヒートガン加熱では温度のムラが発生して上手く収縮できません。電気炉での均一加熱を推奨します。
- 押出成型の工程上、収縮前内径が最大30％程大きくなる可能性がございます。
未確定：候補が15型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
特長- 収縮率2:1。
- SAE-AMS-DTL-23053/13相当のチューブ。
ヴィトンチューブ ～200℃超耐熱熱収縮チューブ～
- 現在お使いのシリコンチューブの代替としても使用可能。
- ヴィトン熱収縮チューブは耐化学薬品性にも大変優れた製品。
※熱収縮チューブの収縮にはヒートガンを使用すること。
熱収縮チューブ・ヴィトンチューブ スペック
| 材質 | フッ化エラストマー |
|---|---|
| 規格 | UL-224 VW-1 |
| MIL-1-23053/8 | |
| 完全収縮温度 | 175℃ |
| 使用温度範囲 | -55～+200℃ |
| 収縮率 | 2:1 |
| 標準色 | 黒 |
熱収縮チューブ・ヴィトンチューブ 技術データ
| 特性 | 試験方法 | 特性値 |
|---|---|---|
| 引張強度 | ASTM D 2671 | ≧8.5MPa |
| 伸び率 | ASTM D 2671 | ≧250% |
| 熱による劣化後の引張強度 | 250℃168時間 | ≧8MPa |
| 熱による劣化後の伸び率 | ≧200% | |
| 熱衝撃 | 300℃ 4時間 | 亀裂なし |
| 燃焼性 | VW-1 | 合格 |
| 体積抵抗 | IEC 93 | ≧10の14乗Ω.cm |
| 絶縁耐力 | ASTM D 2671 | ≧7.9kV/mm |
| 銅腐食性 | UL 224 | 腐食なし |
※上記データは試験値であり、保証値ではありません。
熱収縮チューブ・ヴィトンチューブ サイズ
製品イメージ
※Dは内径表示であり、折径ではございませんので、ご注意下さい。
| 型番 | 収縮前 | 収縮後 | 包装単位(m) | |
|---|---|---|---|---|
| 内径D | 内径D1 | 肉厚T1 | リール | |
| VL-3.2 | 3.2 | 1.6 | 0.76 | 30 |
| VL-4.8 | 4.8 | 2.4 | 0.9 | 50 |
| VL-6.4 | 6.4 | 3.2 | ||
| VL-9.5 | 9.5 | 4.8 | ||
| VL-12.7 | 12.7 | 6.4 | 1.1 | 30 |
単位:mm
開発秘話
柔軟性のある高温対応できる熱収縮チューブを必要とするお客様の為に製造しました。
亀裂が生じにくいので、様々な環境下でご使用頂けます。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,453円 ( 1,598円 ) | 在庫品1日目当日出荷可能 |
4,639円 ( 5,103円 ) | 在庫品1日目当日出荷可能 |
8,393円 ( 9,232円 ) | 在庫品1日目当日出荷可能 |
1,518円 ( 1,670円 ) | 在庫品1日目当日出荷可能 |
5,408円 ( 5,949円 ) | 在庫品1日目当日出荷可能 |
10,455円 ( 11,501円 ) | 在庫品1日目当日出荷可能 |
1,622円 ( 1,784円 ) | 在庫品1日目当日出荷可能 |
5,964円 ( 6,560円 ) | 在庫品1日目当日出荷可能 |
10,090円 ( 11,099円 ) | 在庫品1日目当日出荷可能 |
1,869円 ( 2,056円 ) | 在庫品1日目当日出荷可能 |
6,957円 ( 7,653円 ) | 4日目 |
11,199円 ( 12,319円 ) | 4日目 |
2,715円 ( 2,987円 ) | 在庫品1日目当日出荷可能 |
10,537円 ( 11,591円 ) | 在庫品1日目当日出荷可能 |
16,747円 ( 18,422円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
耐熱温度200℃、柔軟性にも優れた熱収縮チューブです。
【特長】
・耐薬品性にも優れており、溶剤などが使用される高温環境下でのご利用に最適です。
・高温や低温の状態でも亀裂しにくく、柔軟な熱収縮チューブです。
・SAE-AMS-DTL-23053／13相当のチューブです。
・シリコンチューブの代替としても使用可能です。
【用途】
・耐熱、耐薬品性が必要な大きな装置や、研究所での使用に。
ご注意
- 高温収縮製品は、ヒートガン加熱では温度のムラが発生して上手く収縮できません。電気炉での均一加熱を推奨します。
- 押出成型の工程上、収縮前内径が最大30％程大きくなる可能性がございます。

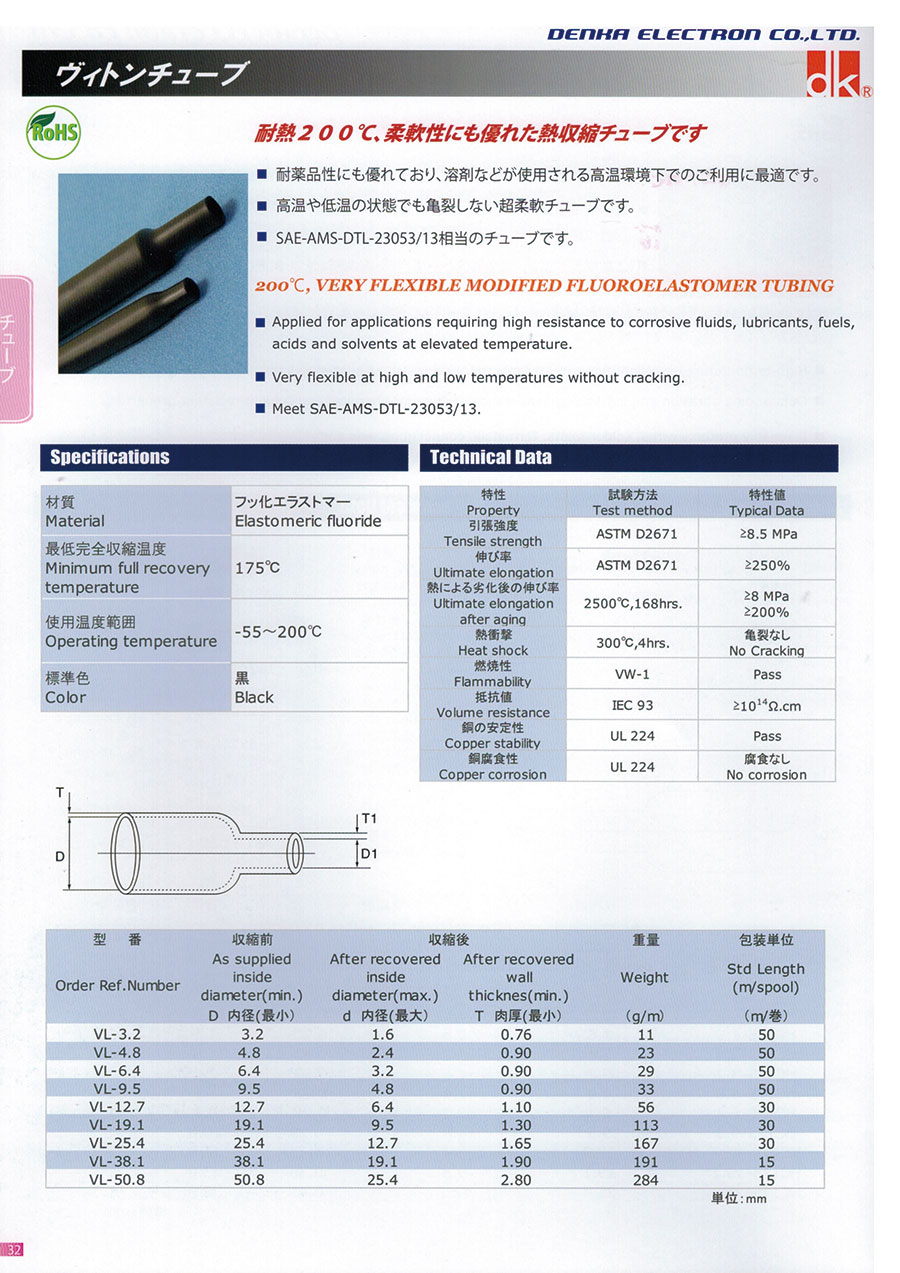

カタログ
ヴィトンチューブ（200℃超耐熱熱収縮チューブ）のレビュー
温度の高い環境で使う配線の絶縁に使用しています
3
3.02023/10/25
温度の高い環境で使う配線の絶縁に初めて使用しました。当初はバーナーで収縮していましたが、ヒートガンで可能なことがわかり加...もっと読む
0人が参考にしています。
シャフト状のものを立てる場所に使用
4
4.02021/12/08
シャフト状のものを立てる場所に開けられた穴が大きかったので、本品をその穴埋めに使用しました。通常１００℃～２００℃の温度...もっと読む
0人が参考にしています。
オートマチックトランスミッション内の配線接続
5
5.02019/04/14
耐熱２００℃は安心して使えますが、耐ATFについては不明だったので
1年ほど試験してみました。 普通のポリオレフィン樹脂...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q耐熱温度が高い分、硬くて使いにくいのではないですか。
A
ヴィトンチューブは柔らかいチューブなので線材に沿って婉曲させるなどにも対応できます。
