高収縮チューブ(6：1) ロクイチチューブ(１m)【1～10個入り】
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,666円～28,074円特別価格
- 税込単価
- 2,933円～30,881円特別価格
6:1の比率で収縮する柔軟熱収縮チューブです。【特長】・ポリオレフィン樹脂と熱...
詳細情報を確認する
未確定：候補が10型番あります。
商品情報
この商品の詳細
特長- 6:1の比率で収縮する柔軟熱収縮チューブ。
- ポリオレフィン樹脂と熱溶融接着剤の共押出で製造された収縮チューブ。
- 金属線の水分からの保護や束線などの目的で、自動制御装置など幅広く利用可能。
- 段差が極端にある被物体に最適。
- 強絶縁性であり、ホットメルト粘着剤が熱収縮チューブの内側に塗られいるため、防滴効果が高い。
- 熱収縮チューブの収縮にはスーパードライヤーを使用すること。
- ※ 熱を加える事で熱収縮チューブ内部の粘着剤が溶け出し、冷えて固まる。収縮後にはみ出した粘着剤はすぐに布などでふき取ること。
- ※ 肉厚のある製品のため、加熱時間が足りない場合、熱収縮チューブ内部の粘着剤が溶けずに被物体に十分に接着されない場合有り。収縮後に、しっかり粘着剤が溶け接着されたかどうかを必ず確認すること。

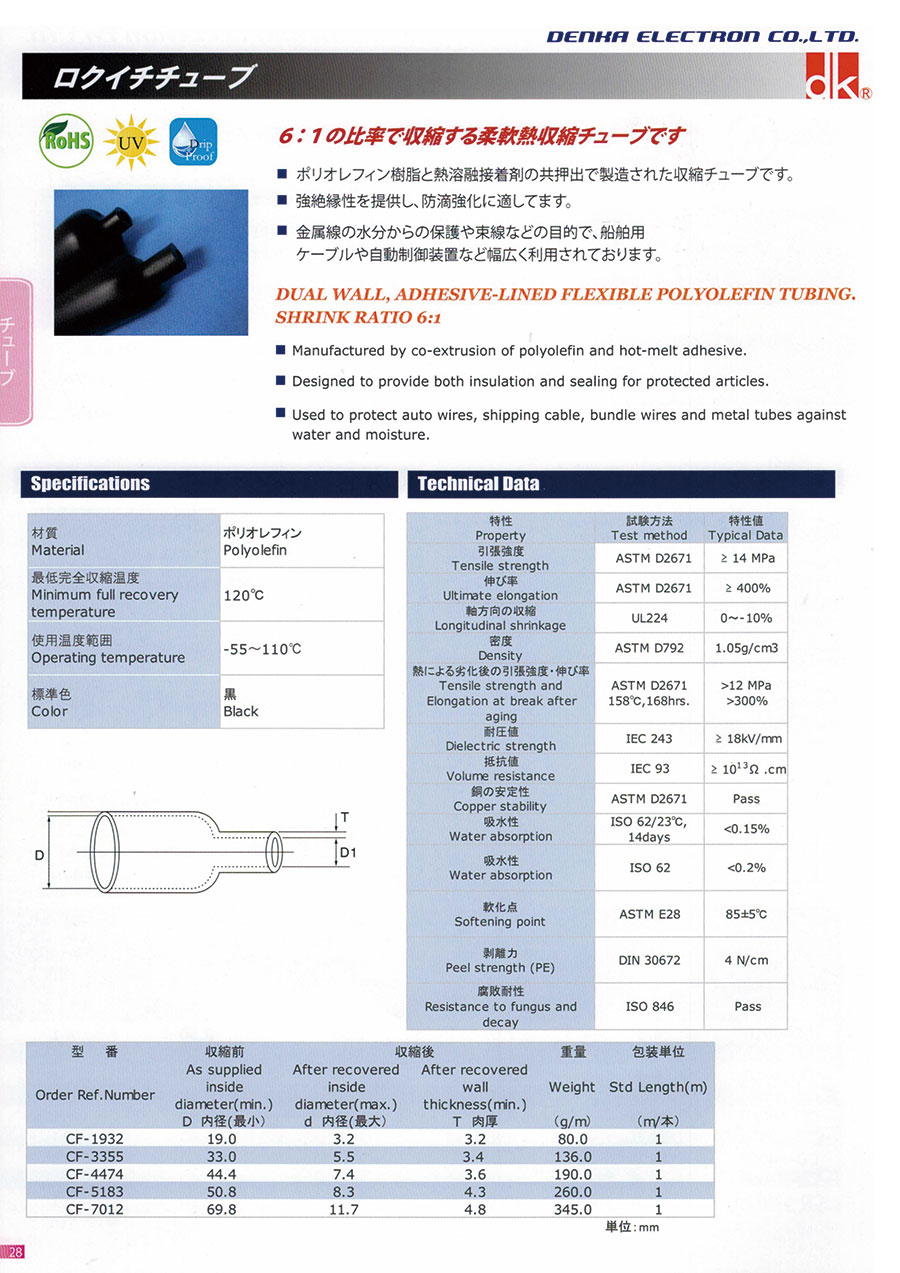

熱収縮チューブ・ロクイチチューブ スペック
| 材質 | ポリオレフィン |
|---|---|
| 完全収縮温度 | 120℃ |
| 使用温度範囲 | -55℃～+110℃ |
| 収縮率 | 6:1 |
| 標準色 | 黒 |
熱収縮チューブ・ロクイチチューブ スペック
| 特性 | 試験方法 | 特性値 |
|---|---|---|
| 引張強度 | ASTM D 2671 | >14Mpa |
| 伸び率 | ASTM D 2671 | >400% |
| 軸方向の収縮 | UL 224 | 0～-10% |
| 熱による劣化後の伸び率 | ASTM D 2671 | >300% |
| 熱による劣化後の引張強度 | 158℃168時間 | >12MPa |
| 耐圧値 | IEC 243 | ≧18Kv/mm |
| 抵抗値 | IEC 93 | >10の13乗Ω.cm |
| 銅安定性 | ASTM D2671 | Pass |
| 腐敗耐性 | ISO 846 | Pass |
粘着材特性
| 特性 | 試験方法 | 特性値 |
|---|---|---|
| 吸水性 | ISO 62 | <0.2% |
| 粘着材軟化点 | ASTM E28 | 85±5℃ |
| 剥離強度 | DIN 30672 | 4 N/cm |
| 腐敗耐性 | ISO 846 | 合格 |
熱収縮チューブ・ロクイチチューブ サイズ
製品イメージ
- ※ Dは筒状の内径表示であり、折径ではございませんので、ご注意ください。
| 型番 | 収縮前(mm) | 収縮後(mm) | |
|---|---|---|---|
| D | D1 | T1 | |
| CF-1932 | 19.0 | 3.2 | 3.2 |
| CF-3355 | 33.0 | 5.5 | 3.4 |
| CF-4474 | 44.4 | 7.4 | 3.6 |
| CF-5183 | 50.8 | 8.3 | 4.3 |
| CF-7012 | 69.8 | 11.7 | 4.8 |
開発秘話
収縮率2：1では賄いきれない線材もきちんと保護できるように使用して頂きたいと考え、弊社では3：1、4：1、6：1の3種類を標準在庫で揃えています。
線材に段差が生じてしまう箇所にぜひご使用ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,666円 ( 2,933円 ) | 在庫品1日目当日出荷可能 |
11,284円 ( 12,412円 ) | 4日目 |
19,948円 ( 21,943円 ) | 在庫品1日目当日出荷可能 |
3,577円 ( 3,935円 ) | 在庫品1日目当日出荷可能 |
11,680円 ( 12,848円 ) | 4日目 |
22,163円 ( 24,379円 ) | 在庫品1日目当日出荷可能 |
3,819円 ( 4,201円 ) | 在庫品1日目当日出荷可能 |
17,227円 ( 18,950円 ) | 4日目 |
28,074円25,266円 ( 27,793円 ) | 4日目 |
9,818円 ( 10,800円 ) | 4日目 |
詳細情報
基本情報
6:1の比率で収縮する柔軟熱収縮チューブです。
【特長】
・ポリオレフィン樹脂と熱溶融接着剤の共押出で製造された収縮チューブです。
・強絶縁性を提供し、防滴強化に適してます。
・金属線の水分からの保護や束線などの目的で、自動制御装置など幅広く利用されております。
【用途】
・粘着剤を塗布しているので、振動の多い箇所にも使用可能。
ご注意
- 押出成型の工程上、収縮前内径が最大30％程大きくなる可能性がございます。
カタログ
高収縮チューブ(6：1) ロクイチチューブ(１m)のレビュー
修理のため出張工事の際に利用
5
5.02019/11/26
受注した出張工事先で配線の修理時に使用しています。選定した理由は、既設品と同じように収縮後の仕上がり寸法が6分の1になる...もっと読む
1人が参考にしています。
高圧洗浄機のホースの保護
5
5.02018/12/07
付け根が直ぐ切れるので、試しにかぶせてみました。
収縮が大きいと厚くなるので、かなり固くなりましたがイメージ通りに装着で...もっと読む
0人が参考にしています。
他にこれだけ収縮率の大きい物が無いので一択
5
5.02018/08/22
屋内からのLANケーブルをプルボックス内で屋外用LANケーブルにコネクタで中継し、建屋の外を這わせて上層階へ配線するため...もっと読む
0人が参考にしています。
製品の一部に使用
4
4.02018/07/17
製品の一部に使用しています。収縮対象物の外径と適合したので選びました。他の商品では適合するものはなかったです。大きいので...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q収縮させたら、粘着剤がはみ出てきてしまいました。どうすればいいですか。
A
熱を加える事で熱収縮チューブ内部の粘着剤が溶け出すことでしっかりと線材を保護します。収縮後にはみ出した粘着剤はすぐに布などでふき取って頂ければ問題なくご利用頂けます。
