4:1の比率で収縮する柔軟熱収縮チューブ。【特長】・ポリオレフィン樹脂と熱溶融...

詳細情報を確認する

ご注意

  • 押出成型の工程上、収縮前内径が最大30％程大きくなる可能性がございます。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が18型番あります。
    数量：

    商品情報

    製品仕様

    特長
    • 段差のある箇所の被物に最適。
    • 柔軟熱収縮チューブ。
    • ポリオレフィン樹脂と熱溶融接着剤の共押出で製造された収縮チューブ。
    • 強絶縁性であり、ホットメルト粘着剤が熱収縮チューブの内側に塗られいるため、防滴効果の高い製品。
    • 熱収縮チューブの収縮にはヒートガンを使用可能。
    • ※ 熱を加える事で熱収縮チューブ内部の粘着剤が溶け出し、冷えて固まる。収縮後にはみ出した粘着剤はすぐに布などでふき取ること。
    • ※ 肉厚のある製品のため、加熱時間が足りない場合、熱収縮チューブ内部の粘着剤が溶けずに被物体に十分に接着されない場合有り。収縮後に、しっかり粘着剤が溶け接着されたかどうかを必ず確認すること。

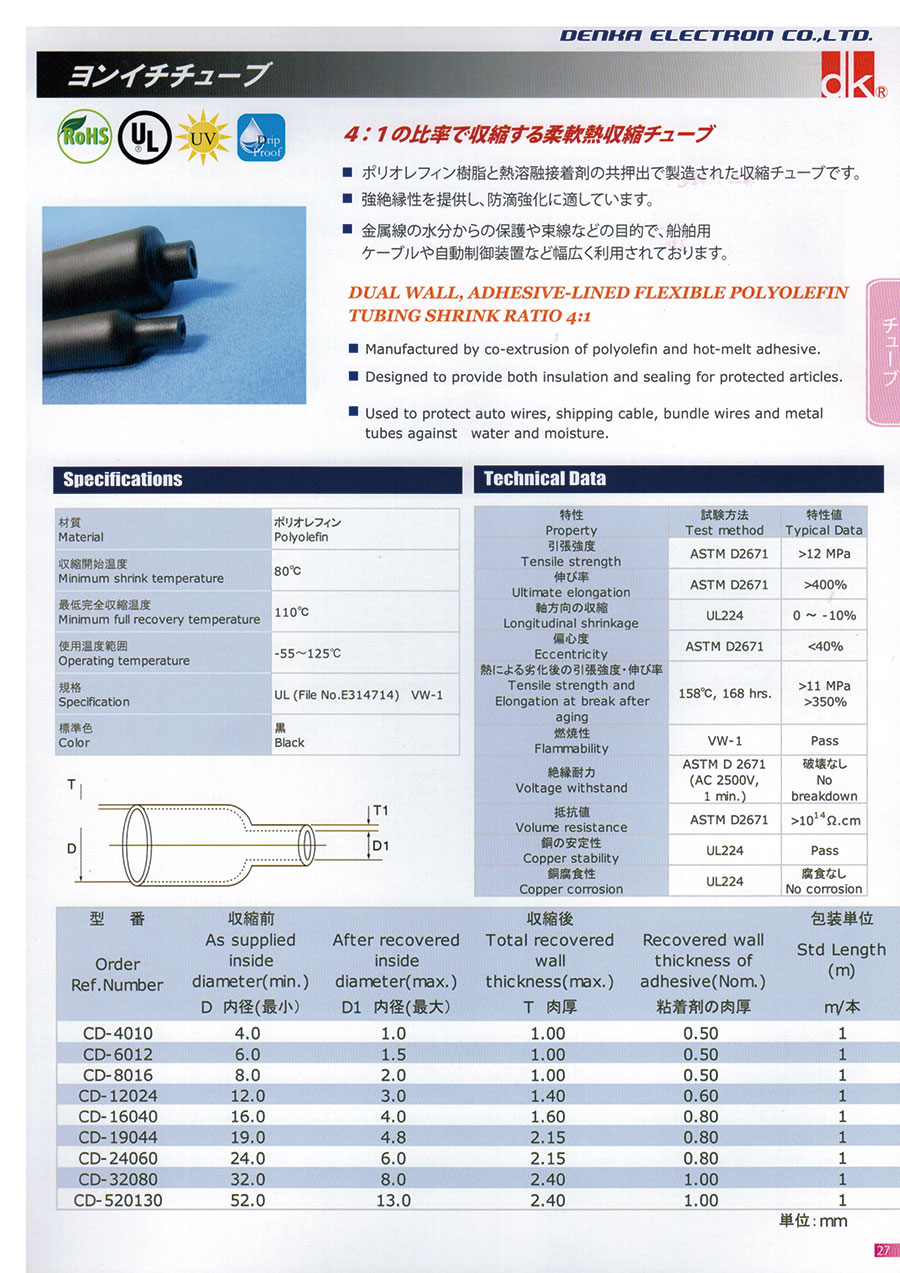

    熱収縮チューブ・ヨンイチチューブ スペック

    材質ポリオレフィン
    規格UL224 VW-1 125℃ 600V
    UL No:E314714
    収縮開始温度80℃
    完全収縮温度110℃
    使用温度範囲-55℃～+125℃
    収縮率4:1
    標準色黒

    熱収縮チューブ・ヨンイチチューブ 技術データ

    特性試験方法特性値
    引張強度ASTM D 2671>12MPa
    伸び率ASTM D 2671>400%
    軸方向の収縮UL2240～-10%
    偏心度ASTM D 2671<40%
    熱による劣化後の伸び率ASTM D 2671>11MPa
    熱による劣化後の引張強度158℃168時間>350%
    低温屈曲性ASTMD2671
    -30℃ 1時間    		亀裂なし
    燃焼性UL224 VW-1合格
    絶縁耐力ASTM D 2671
    AC2500V 60秒    		破壊なし
    抵抗値ASTM D 2671>10の14乗Ω.cm
    銅腐食性UL224腐食なし

    粘着材特性

    特性試験方法特性値
    吸水性ISO 62<0.2%
    粘着材軟化点ASTM E2885±5℃
    剥離強度DIN 306724 N/cm
    腐敗耐性ISO 846合格

    熱収縮チューブ・ヨンイチチューブ サイズ

    製品イメージ

    製品イメージ

    • ※ Dは筒状の内径表示であり、折径ではございませんので、ご注意ください。
    型番収縮前(mm)収縮後(mm)
    内径D内径D1肉厚T1
    CD-40104.01.01.0
    CD-60126.01.51.0
    CD-80168.02.01.0
    CD-1202412.03.01.4
    CD-1604016.04.01.6
    CD-1904419.04.82.15
    CD-2406024.06.02.15
    CD-3208032.08.02.4
    CD-52013052.013.02.4
    • ※ サイズは全て1m1本物となります。

    開発秘話



    収縮率2:1では賄いきれない線材もきちんと保護できるように使用して頂きたいと考え、弊社では3:1、4:1、6:1の3種類を標準在庫で揃えています。
    線材に段差が生じてしまう箇所にぜひご使用ください。

    型番リスト

    表示件数
  • 1
    • 型番
    CD-12024-5
    CD-12024-10
    CD-16040-5
    CD-16040-10
    CD-19044-5
    CD-19044-10
    CD-24060-5
    CD-24060-10
    注文停止中
    CD-32080-5
    CD-32080-10
    CD-4010-5
    CD-4010-10
    CD-520130-5
    CD-520130-10
    CD-6012-5
    CD-6012-10
    CD-8016-5
    CD-8016-10

    内径(収縮前)

    (mm)

    肉厚(収縮後)

    (mm)

    		RoHS?最小発注数量
    12
    1.4
    10
    1パック

    5個入り

    12
    1.4
    10
    1パック

    10個入り

    16
    1.6
    10
    1パック

    5個入り

    16
    1.6
    10
    1パック

    10個入り

    19
    2.15
    10
    1パック

    5個入り

    19
    2.15
    10
    1パック

    10個入り

    24
    2.15
    10
    1パック

    5個入り

    24
    2.15
    10
    1パック

    10個入り

    32
    2.4
    10
    1パック

    5個入り

    32
    2.4
    10
    1パック

    10個入り

    4
    1
    10
    1パック

    5個入り

    4
    1
    10
    1パック

    10個入り

    52
    2.4
    10
    1パック

    5個入り

    52
    2.4
    10
    1パック

    10個入り

    6
    1
    10
    1パック

    5個入り

    6
    1
    10
    1パック

    10個入り

    8
    1
    10
    1パック

    5個入り

    8
    1
    10
    1パック

    10個入り

    通常単価(税別) (税込単価)
    通常出荷日
    4,646円
    ( 5,111円 )
    在庫品1日目当日出荷可能
    5,506円
    ( 6,057円 )
    在庫品1日目当日出荷可能
    4,635円
    ( 5,099円 )
    在庫品1日目当日出荷可能
    8,283円
    ( 9,111円 )
    在庫品1日目当日出荷可能
    7,204円
    ( 7,924円 )
    在庫品1日目当日出荷可能
    10,305円
    ( 11,336円 )
    4日目
    8,239円
    ( 9,063円 )
    在庫品1日目当日出荷可能
    14,775円
    ( 16,253円 )
    在庫品1日目当日出荷可能
    10,033円
    ( 11,036円 )
    在庫品1日目当日出荷可能
    16,768円
    ( 18,445円 )
    4日目
    1,634円
    ( 1,797円 )
    在庫品1日目当日出荷可能
    3,237円
    ( 3,561円 )
    在庫品1日目当日出荷可能
    15,278円
    ( 16,806円 )
    在庫品1日目当日出荷可能
    23,219円
    ( 25,541円 )
    4日目
    2,111円
    ( 2,322円 )
    在庫品1日目当日出荷可能
    4,083円
    ( 4,491円 )
    在庫品1日目当日出荷可能
    3,069円
    ( 3,376円 )
    在庫品1日目当日出荷可能
    5,629円
    ( 6,192円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    4:1の比率で収縮する柔軟熱収縮チューブ。
    【特長】
    ・ポリオレフィン樹脂と熱溶融接着剤の共押出で製造された収縮チューブです。
    ・強絶縁性を提供し、防滴強化に適しています。
    ・金属線の水分からの保護や束線などの目的で、自動制御装置など幅広く利用されます。
    ・UL224 VW-1を取得しました。
    【用途】
    ・粘着剤を塗布しているので、振動の多い箇所にも使用可能。

    ご注意

    • 押出成型の工程上、収縮前内径が最大30％程大きくなる可能性がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    高収縮チューブ(4：1)　ヨンイチチューブ(１m)のレビュー
    4.7平均満足度：4.74件のレビュー
    ハーネス加工
    5
    満足度：5.02020/03/19
    コネクタと電線を継ぎ目無く収縮するために使用しました。 収縮率の高さはたいへん使いやすく 収縮後も堅くならず とても使い...もっと読む
    1人が参考にしています。
    電線の端末処理
    5
    満足度：5.02020/03/31
    収縮率が高いので利用範囲が広くて良いです。 ただあまり段差が大きいと太径側に粘着剤がはみ出てくるのでそこだけ要注意ですね...もっと読む
    0人が参考にしています。
    出張工事の際に使用しています
    5
    満足度：5.02019/11/26
    当社で受注した出張工事先で配線の修理時に使用しています。選定した理由は、既設品と同じように収縮後の仕上がり寸法が近いこの...もっと読む
    0人が参考にしています。
    エア流路の封止に
    4
    満足度：4.02018/10/11
    収縮率が4:1と高いので段差にも対応してくれる良品です。 寸法指定で切り売りしてもらえると更に良いなと思いました。
    0人が参考にしています。
    4件全て見る

    よくあるご質問（FAQ）

    Q収縮させたら、粘着剤がはみ出てきてしまいました。どうすればいいですか。
    A
    熱を加える事で熱収縮チューブ内部の粘着剤が溶け出すことでしっかりと線材を保護します。収縮後にはみ出した粘着剤はすぐに布などでふき取って頂ければ問題なくご利用頂けます。
