※ 熱を加える事で熱収縮チューブ内部の粘着剤が溶け出し、冷えて固まる。収縮後にはみ出した粘着剤はすぐに布などでふき取ること。
※ 肉厚のある製品のため、加熱時間が足りない場合、熱収縮チューブ内部の粘着剤が溶けずに被物体に十分に接着されない場合あり。収縮後に、しっかり粘着剤が溶け接着されたかどうかを必ず確認すること。
※ 製造上、繋ぎ目のある製品が含まれる可能性あり。

熱収縮チューブ・サンイチチューブスペック

材質	ポリオレフィン
規格	UL224 VW-1 125℃ 600V ( UL　No:E314714 ) 鉄道車両用材料燃焼試験合格
収縮開始温度	80℃
完全収縮温度	110℃
使用温度範囲	-55℃～+125℃
収縮率	3:1
標準色	黒

熱収縮チューブ・サンイチチューブ技術データ

特性	試験方法	特性値
引張強度	ASTM D 2671	>12MPa
伸び率	ASTM D 2671	>400%
軸方向の収縮	UL224	0～-10%
偏心度	ASTM D 2671	<40%
熱による劣化後の伸び率	158℃168時間	>350%
熱による劣化後の引張強度	158℃168時間	>11MPa
燃焼性	UL224 VW-1	合格
絶縁耐力	ASTM D 2671	破壊なし
絶縁耐力	AC2500V 60秒	破壊なし
抵抗値	ASTM D 2671	>10の14乗Ω.cm
銅腐食性	UL224	腐食なし

※ 上記は試験値であり、保証値ではありません。

粘着材特性

特性	試験方法	特性値
吸水性	ISO 62	<0.2%
粘着材軟化点	ASTM E28	85±5℃
剥離強度	DIN 30672	4 N/cm
腐敗耐性	ISO 846	合格

熱収縮チューブ・サンイチチューブサイズ

※ Dは筒状の内径表示であり、折径ではございませんので、ご注意ください。

型番	収縮前	収縮後
型番	内径D	内径D1	肉厚T1
CC-3006	3	1	1
CC-6020	6	2	1
CC-9030	9	3	1.4
CC-12040	12	4	1.6
CC-19060	19	6	2.15
CC-24080	24	8	2.4
CC-30010	30	10	2.4
CC-40013	40	13	2.4

単位: mm

開発秘話

収縮率2：1では賄いきれない線材もきちんと保護できるように使用して頂きたいと考え、弊社では3：1、4：1、6：1の3種類を標準在庫で揃えています。
線材に段差が生じてしまう箇所にぜひご使用ください。

型番リスト

表示件数

型番

内径(収縮前)

(mm)

肉厚(収縮後)

(mm)

チューブ長さ

(mm)

RoHS?

最小発注数量

12	1.6	5000	10	1個
12	1.6	10000	10	1個
19	2.15	5000	10	1個
19	2.15	10000	10	2個
24	2.4	5000	10	2個
24	2.4	10000	10	2個
3	1	5000	10	1個
3	1	10000	10	2個
30	2.4	5000	10	1個
30	2.4	10000	10	1個
40	2.4	5000	10	1個
40	2.4	10000	10	2個
6	1	5000	10	1個
6	1	10000	10	1個
9	1.4	5000	10	1個
9	1.4	10000	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,646円 ( 4,011円 )	在庫品1日目当日出荷可能
4,733円 ( 5,206円 )	在庫品1日目当日出荷可能
5,066円 ( 5,573円 )	在庫品1日目当日出荷可能
6,589円 ( 7,248円 )	4日目
5,070円 ( 5,577円 )	4日目
7,389円 ( 8,128円 )	4日目
1,351円 ( 1,486円 )	在庫品1日目当日出荷可能
2,280円 ( 2,508円 )	4日目
6,016円 ( 6,618円 )	在庫品1日目当日出荷可能
10,154円 ( 11,169円 )	在庫品1日目当日出荷可能
8,225円 ( 9,048円 )	在庫品1日目当日出荷可能
11,286円 ( 12,415円 )	4日目
1,926円 ( 2,119円 )	在庫品1日目当日出荷可能
3,337円 ( 3,671円 )	在庫品1日目当日出荷可能
2,449円 ( 2,694円 )	在庫品1日目当日出荷可能
4,374円 ( 4,811円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

3:1の比率で収縮する柔軟熱収縮チューブ。
【特長】
・ポリオレフィン樹脂と熱溶融接着剤の共押出で製造された収縮チューブです。
・強絶縁性を提供し、防滴強化に適しています。
・金属線の水分からの保護や束線などの目的で、自動制御装置など幅広く利用されております。
・鉄道車両用燃焼試験取得品で安心して使用可能です。
・UL224 VW-1を取得しました。
【用途】
・粘着剤を塗布しているので、振動の多い箇所にも使用可能。
・防滴強化ができるので、自動制御装置にも利用可能。
・段差のある箇所の被物に最適。

ご注意

押出成型の工程上、収縮前内径が最大30％程大きくなる可能性がございます。

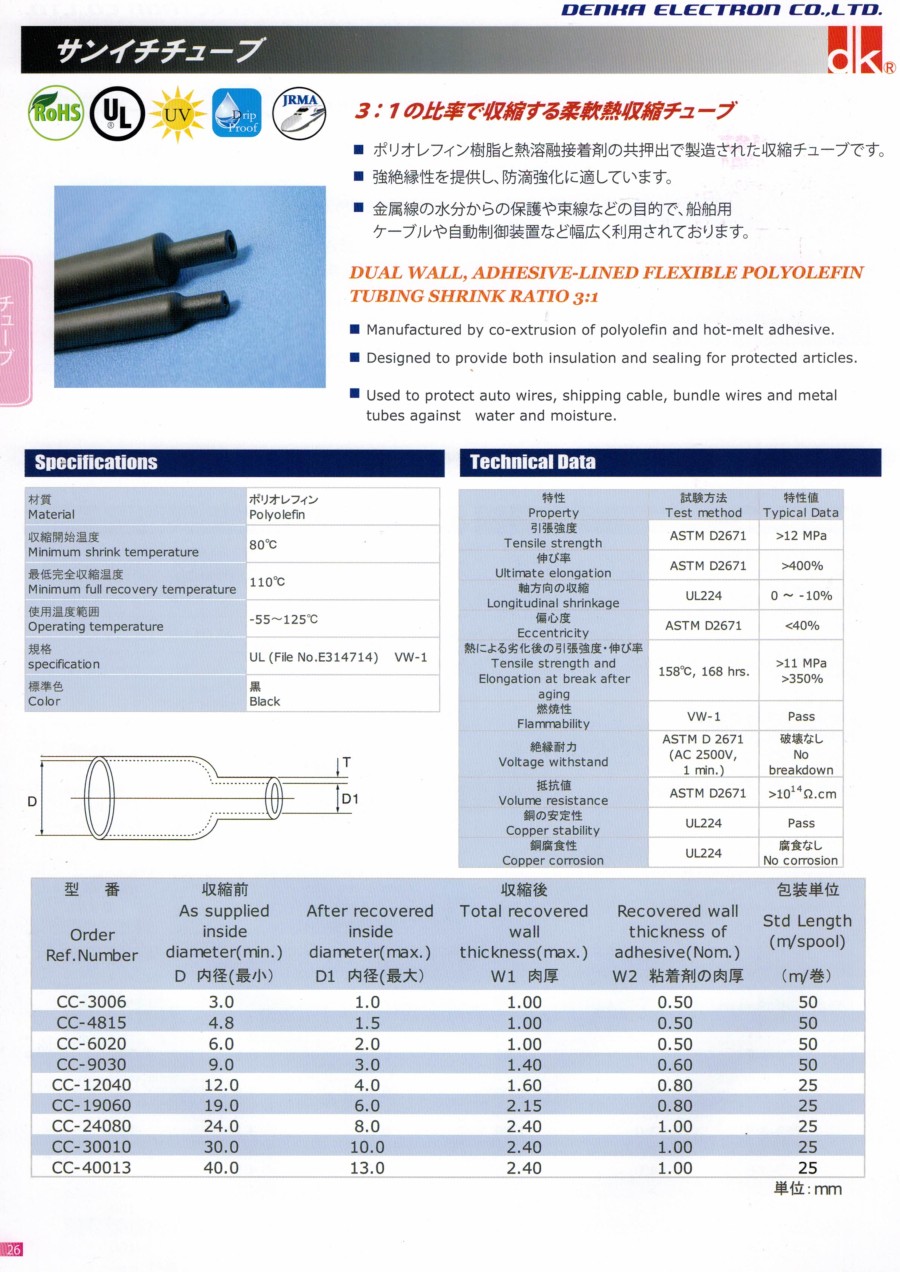

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

高収縮チューブ(3：1)　サンイチチューブのレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

特殊用途で使用するプルワイヤケーブルに使用しています

満足度：5.02023/08/23

特殊用途で使用するプルワイヤケーブルの外皮カシメ部からの油にじみを止めるために、この商品を選定しました。熱収縮にはヒート...もっと読む

0人が参考にしています。

機器の接続ケーブルに使用

満足度：3.02021/04/12

機器に接続するケーブルの保護材に、この高収縮サンイチチューブを使用しました。同じ型番の商品を3個購入し、収縮チューブの内...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q収縮させたら、粘着剤がはみ出てきてしまいました。どうすればいいですか？

熱を加える事で熱収縮チューブ内部の粘着剤が溶け出すことでしっかりと線材を保護します。収縮後にはみ出した粘着剤はすぐに布などでふき取って頂ければ問題なくご利用頂けます。
