デンカエレクトロン

楕円形PVCチューブ　RBT

楕円形PVCチューブ　RBT
  • 一部SALE 2026/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
672円～14,724円特別価格
税込単価
739円～16,196円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ビニールチューブ 白・黒・透明

デンカエレクトロン

ビニールチューブ 白・黒・透明
4.5
通常価格(税別)： 559円 (税込価格：615円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ビニールチューブ（黒）

デンカエレクトロン

ビニールチューブ（黒）
4
通常価格(税別)： 813円 (税込価格：894円)

通常出荷日：在庫品1日目

印字・マーキングに最適な楕円形チューブ。【特長】・切り口が楕円形なので、1つの...

詳細情報を確認する
  • 形状
    フラット型
  • 使用温度(下限) (℃)
    -20
  • 使用温度(上限) (℃)
    60
  • 色
    白
  • 材質
    PVC(塩ビ)

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 現在ミスミでは印字とカットサービスを行っておりません。
未確定：候補が16型番あります。
    数量：

    商品情報

    製品仕様

    特長
    • 切り口の自然形が楕円形になっている特殊PVCチューブ。
    • マーキング文字が一定方向に向くよう、固定可能。
    • ※ 製造上、繋ぎ目のある製品が含まれる可能性有り。
    • マークチューブの性質上、低気温下での印字がかすれる場合があります。対策としてチューブウォーマーを使用する事を推奨します。

    リボンチューブ スペック

    材質PVC
    使用温度範囲-20℃〜60℃
    色白色

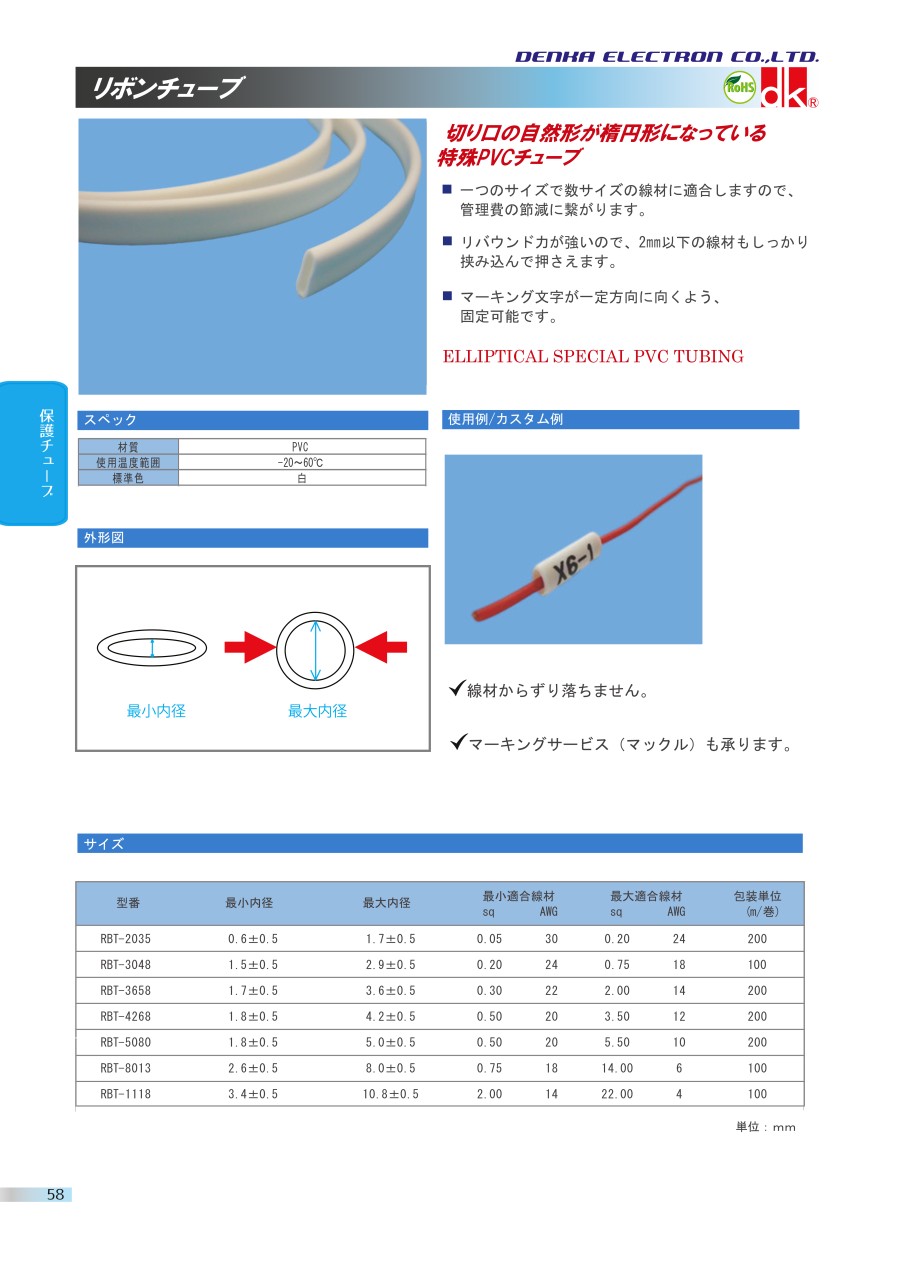

    リボンチューブ サイズ

    min 自然形 及び 最小適合線材サイズ（sq.AWG）

    min
    自然形 及び
    最小適合線材サイズ（sq.AWG）

    max 最大内径 及び 最小適合線材サイズ（sq.AWG）

    max
    最大内径 及び
    最小適合線材サイズ（sq.AWG）

    型番最小
    内径
    (mm)    		最大
    内径
    (mm)    		内径
    公差
    (mm)    		最小適合線材最大適合線材
    sqAWGsqAWG
    RBT-20350.61.7±0.50.05300.1824
    RBT-30481.52.90.18240.7518
    RBT-36581.73.60.322214
    RBT-42681.84.20.5203.512
    RBT-50801.85.00.5205.510
    RBT-80132.68.00.7518146
    RBT-11183.410.8214224

    開発秘話



    様々なサイズの線材を使用されているお客様から、
    沢山のサイズの保護チューブを管理するのが難しいというお声を聞き、
    １つのチューブで数サイズの線材に使用できるように開発しました。

    型番リスト

    表示件数
  • 1
    • 型番
    RBT-1118-5
    RBT-1118-10
    RBT-1118-100
    RBT-3048-5
    RBT-3048-10
    RBT-3658-5
    RBT-3658-10
    RBT-3658-200
    RBT-4268-5
    RBT-4268-10
    RBT-4268-200
    RBT-5080-5
    RBT-5080-10
    RBT-8013-5
    RBT-8013-10
    RBT-8013-100

    必要内径サイズ

    (mm)

    全長

    (m)

    		RoHS?最小発注数量
    3.4×10.8
    5
    10
    10個
    3.4×10.8
    10
    -
    1個
    3.4×10.8
    100
    -
    1個
    1.5×2.9
    5
    10
    1個
    1.5×2.9
    10
    -
    1個
    1.7×3.6
    5
    10
    1個
    1.7×3.6
    10
    -
    1個
    1.7×3.6
    200
    10
    1個
    1.8×4.2
    5
    10
    1個
    1.8×4.2
    10
    -
    1個
    1.8×4.2
    200
    10
    1個
    1.8×5.0
    5
    10
    1個
    1.8×5.0
    10
    -
    1個
    2.6×8.0
    5
    10
    1個
    2.6×8.0
    10
    -
    1個
    2.6×8.0
    100
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,339円
    ( 1,473円 )
    4日目
    2,849円
    ( 3,134円 )
    在庫品1日目当日出荷可能
    13,454円2,690円
    ( 2,959円 )
    在庫品1日目当日出荷可能
    672円
    ( 739円 )
    在庫品1日目当日出荷可能
    1,208円
    ( 1,329円 )
    在庫品1日目当日出荷可能
    723円
    ( 795円 )
    在庫品1日目当日出荷可能
    1,208円
    ( 1,329円 )
    在庫品1日目当日出荷可能
    14,724円
    ( 16,196円 )
    在庫品1日目当日出荷可能
    813円
    ( 894円 )
    在庫品1日目当日出荷可能
    1,369円
    ( 1,506円 )
    在庫品1日目当日出荷可能
    11,073円
    ( 12,180円 )
    在庫品1日目当日出荷可能
    919円
    ( 1,011円 )
    在庫品1日目当日出荷可能
    1,722円
    ( 1,894円 )
    在庫品1日目当日出荷可能
    1,131円
    ( 1,244円 )
    在庫品1日目当日出荷可能
    2,106円
    ( 2,317円 )
    在庫品1日目当日出荷可能
    12,352円
    ( 13,587円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    印字・マーキングに最適な楕円形チューブ。
    【特長】
    ・切り口が楕円形なので、1つのサイズで数サイズの線材に適合。
    ・細かいサイズに適応するチューブを用意しなくてもいいので管理費の削減が可能。
    ・リバウンドする力が強いので、2mm以下の線材もしっかり挟み込んで使用可能。
    ・マーキングしたチューブが回転しないので、作業性が向上。
    【用途】
    ・配線の保護、絶縁に使用可能。
    ・繊細識別の為のマーキングに適している。
    ・製造元の都合上、リール梱包製品に使用しております紙管とツバを固定するプラスチック製のキャップが、一時的に金属製キャップに切り替わります。
    ・製品本体の仕様には変更ございません。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 現在ミスミでは印字とカットサービスを行っておりません。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    楕円形PVCチューブ　RBTのレビュー
    4平均満足度：4.06件のレビュー
    マークチューブとして
    3
    満足度：3.02019/01/31
    気温が低いときに、マークチューブ内部が張り付いてしまっていることがあったが、この時は印字がうまくいかなかった。このとき、...もっと読む
    1人が参考にしています。
    マークチューブ
    5
    満足度：5.02022/10/31
    マークチューブとして使用しました。 プリンターを使用するほでではないのでこれを使ってます。
    0人が参考にしています。
    裸圧着端子およびフェルール端子のマークチューブとして
    5
    満足度：5.02022/10/27
    勝手に落ちたりしないのと複数のサイズを1つでカバー出来るので便利。 3058で0.5～2mm2の線と圧着端子やフェルール...もっと読む
    0人が参考にしています。
    印字して使用予定だった
    2
    満足度：2.02022/03/01
    手持ちのマーキング機では、印字がかすれてしまいました。 相性があるのでしょうか。
    0人が参考にしています。
    配線のマーキング
    5
    満足度：5.02021/08/23
    社内使用設備のフェールール端子使用時に、使っています。 制御用配線なら、これ1サイズでまかなえるので、在庫を何種類も持た...もっと読む
    0人が参考にしています。
    6件全て見る

    よくあるご質問（FAQ）

    Q適応最少内径でもチューブは回りませんか。
    A
    弊社のカタログ値範囲内でしたら、チューブは一定方向で固定可能です。
