ミネベアコネクト

CL07シリーズハウジング【10個入り】

Name: CL07シリーズ ハウジング【10個入り】
Brand: ミネベアコネクト
SKU: 222000554943
Rating: 4 (3 reviews)

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 934円～2,184円特別価格

税込単価: 1,027円～2,402円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミネベアコネクト

CB01シリーズハウジング

通常価格(税別)： 967円 (税込価格：1,064円)

通常出荷日：在庫品1日目

5.8mmピッチの防水Conn（10AMax）に対応のナイロンコネクタ。【特長...

詳細情報を確認する

コネクタ形状
丸型
用途
ケーブル対ケーブル
許容電圧 (V)
300
電線接続方法
圧着
接続方向
ストレート
保護機能(耐環境性)
有

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ハウジング CL07A F

ハウジング CL07A01F

ハウジング CL07A02F

ハウジング CL07A03F

ハウジング CL07A04F

ハウジング CL07A06F

ハウジング CL07A09F

ハウジング CL07A M

ハウジング CL07A01M

ハウジング CL07A02M

ハウジング CL07A03M

ハウジング CL07A04M

ハウジング CL07A06M

ハウジング CL07A09M

開発秘話

スカイツリーLED照明接続部に採用されました。

型番リスト

表示件数

型番

コネクタシリーズ頭文字

A・B・C

適用ピン・コンタクト

極数

許容電流

(A)

着脱方法

コネクタシリーズ詳細

RoHS?

最小発注数量

A・B・C	[CL] その他	メス	4	5	その他	CL07A	10	1パック 10個入り
A・B・C	[CL] その他	オス	4	5	その他	CL07A	10	1パック 10個入り
A・B・C	[CL] その他	メス	6	5	その他	CL07A	10	1パック 10個入り
A・B・C	[CL] その他	オス	6	5	その他	CL07A	10	1パック 10個入り
A・B・C	[CL] その他	メス	9	5	その他	CL07A	10	1パック 10個入り
A・B・C	[CL] その他	オス	9	5	その他	CL07A	10	1パック 10個入り
A・B・C	[CL] CL07D	メス	1	10	その他	-	10	1パック 10個入り
A・B・C	[CL] CL07D	オス	1	10	その他	-	10	1パック 10個入り
-	[CL] CL07D	メス	2	10	-	-	10	1パック 10個入り
-	[CL] CL07D	オス	2	10	-	-	10	1パック 10個入り
-	[CL] CL07D	メス	3	10	-	-	10	1パック 10個入り
A・B・C	[CL] CL07D	オス	3	10	その他	-	10	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

934円 ( 1,027円 )	在庫品1日目当日出荷可能
997円 ( 1,097円 )	在庫品1日目当日出荷可能
1,376円 ( 1,514円 )	在庫品1日目当日出荷可能
1,376円 ( 1,514円 )	在庫品1日目当日出荷可能
1,588円555円 ( 611円 )	在庫品1日目当日出荷可能
1,373円823円 ( 905円 )	在庫品1日目当日出荷可能
1,613円 ( 1,774円 )	在庫品1日目当日出荷可能
1,254円 ( 1,379円 )	在庫品1日目当日出荷可能
1,030円 ( 1,133円 )	在庫品1日目当日出荷可能
1,792円 ( 1,971円 )	在庫品1日目当日出荷可能
1,354円 ( 1,489円 )	在庫品1日目当日出荷可能
2,184円 ( 2,402円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

5.8mmピッチの防水Conn（10AMax）に対応のナイロンコネクタ。
【特長】
・5.8mmピッチの大電流用（10AMax）。防塵、防水用Conn（IP67規格取得製品）。
・広い電線サイズに適応可能。基板用は基板実装時、逆差し防止用ボス付き。
・3芯以下（CL07Dシリーズ）は防水、4芯以上（CL07Aシリーズ）は防滴形。
・冷凍ショーケース、給湯器等の配線部囲りに露が付いたり水滴がかかる環境に使用できる防滴コネクタです。
・安定した接触部により、機械・電気的特性等が優れています。
【用途】
・ショーケース、LED照明機器、LED看板照明に最適。
・社会インフラ（シャッター、屋外機器全般）、医療機器（分析装置）に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

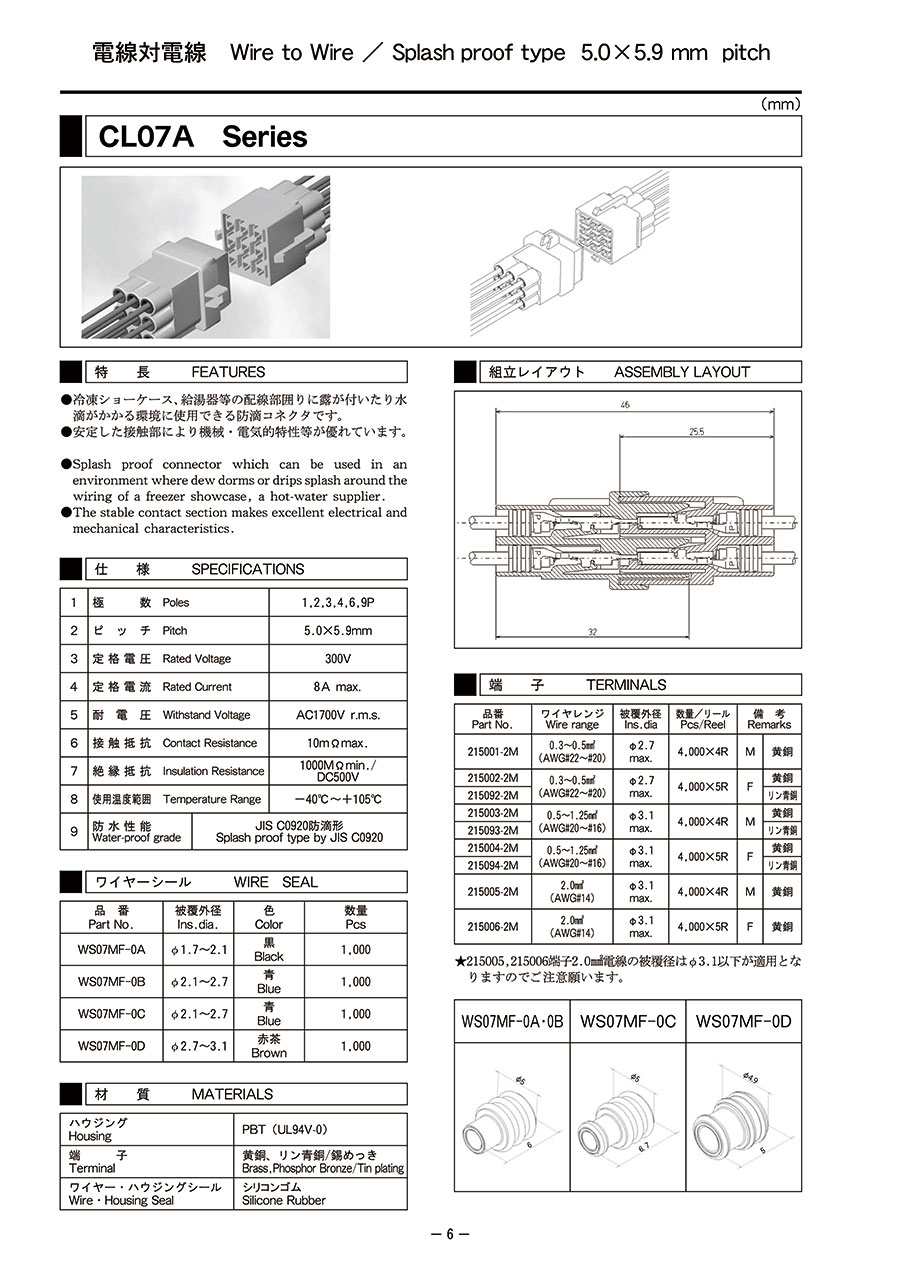

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
【住鉱テック】製商品　CL07防水コネクタ　プラグハウジング
住鉱テック製。<br />防水パッキンで高い防水性を発揮し、更に大電流に対応
ミスミ
PRC05コネクタワンタッチ・中継タイプ
ミスミ
LANケーブル延長　シールド有　CAT5e　パネルマウント　JJアダプタ（中継用ジャック）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

CL07シリーズハウジングのレビュー

4平均満足度：4.03件のレビュー

星5
33%
星4
33%
星3
33%
星2
0%
星1
0%

ソーラーパネルから街灯に中継するケーブルに使用

満足度：5.02018/05/16

ソーラーパネルから街灯に中継するケーブルに使用しています。他商品ではなかなか条件に合うものがなく、電圧、電流、防水性で選...もっと読む

2人が参考にしています。

製品に使用しています

満足度：3.02023/07/26

製品の中の装置・ボックスから外部に出した配線の中継用として使用しています。この商品には配線用の防水パッキンが設定されてい...もっと読む

0人が参考にしています。

水周りに使用

満足度：4.02018/05/30

水周りの電磁弁とコントローラーの接続に使用しています。屋外で使うので防水のコネクタを選定しました。施工に手間が掛かります...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

QConn耐候性、耐光性には対応していますか？

耐候性、耐光性には対応していません。
　屋外使用の場合、コルゲートチューブ等で保護して下さい。
