Han Qシリーズ コネクタ（圧着結線）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,655円～2,156円
- 税込単価
- 1,821円～2,372円
Han Qシリーズ コネクタ（圧着結線）。【特長】・正確に繰り返せる圧着端子の...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
Han Qシリーズ コネクタ（圧着結線）の詳細

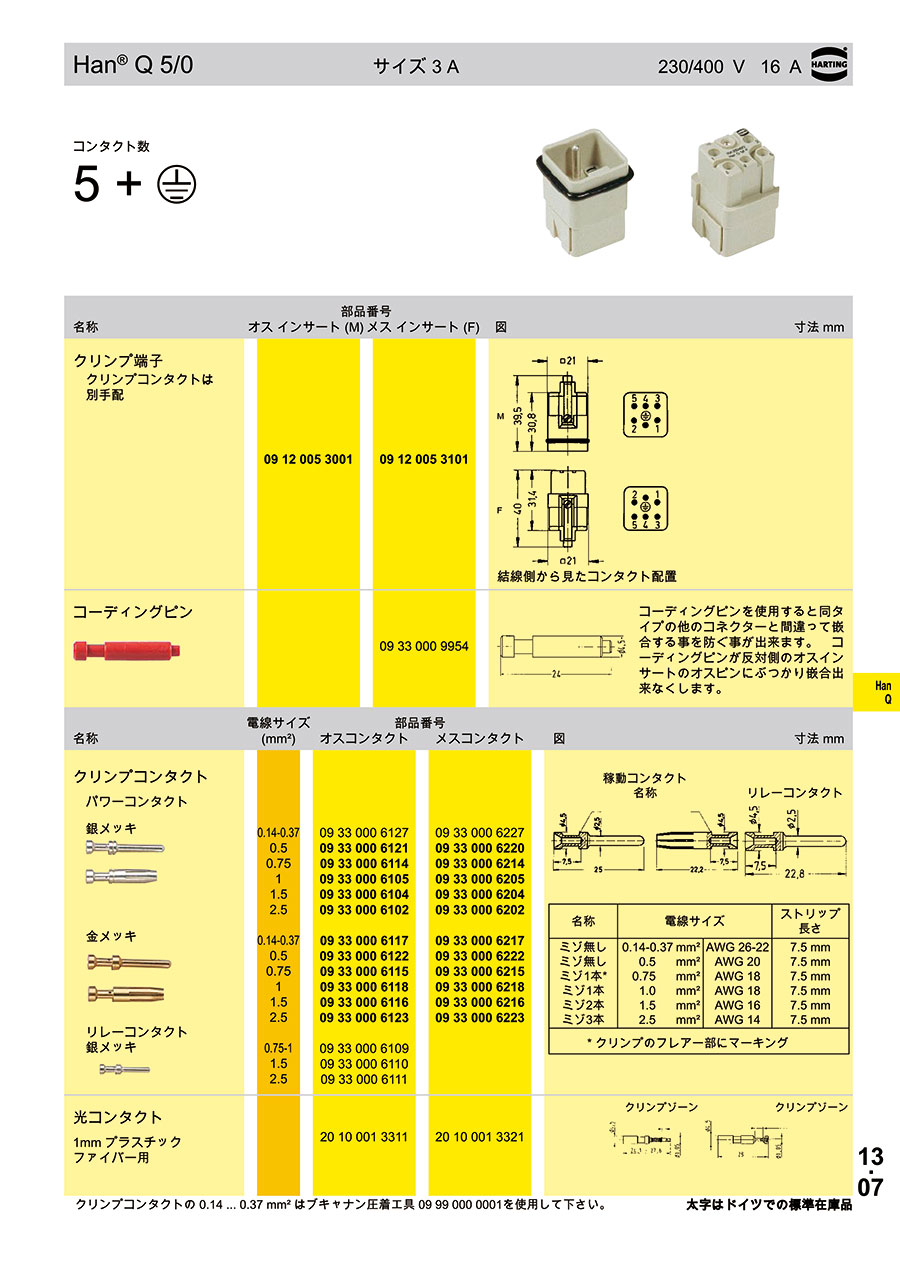

Han Qシリーズ コネクタ（圧着結線） イメージ
オス インサート （M） 09-12-005-3001
メス インサート （F） 09-12-005-3101
- 09-12-005：HanEシリーズのクリンプコンタクト用として
- 09-12-007：HanDシリーズのクリンプコンタクト用として
- 09-12-012：HanDシリーズのクリンプ端子を入れる12個のコンタクトホール
- 省スペースでコンパクトなデザイン
- ネジ端子接続の接地は優先接触
- 汚染度：3
- 使用温度範囲：-40℃～125℃
- 材質：ポリカーボネート
Han Qシリーズ コネクタ（圧着結線）の寸法
（単位：mm）
Han Qシリーズ コネクタ（圧着結線）の寸法図
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,753円 ( 1,928円 ) | 在庫品1日目当日出荷可能 |
1,655円 ( 1,821円 ) | 在庫品1日目当日出荷可能 |
1,904円 ( 2,094円 ) | 在庫品1日目当日出荷可能 |
2,156円 ( 2,372円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
Han Qシリーズ コネクタ（圧着結線）。
【特長】
・正確に繰り返せる圧着端子の品質により、均一な接触抵抗実現（圧着）。
・冷間溶着による耐腐食性端子実現（圧着）。
・圧着コンタクト圧着済みのケーブルハーネスが準備可能（圧着）。
【用途】
・最適なコストでのケーブル接続可能（圧着）。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
