BNCシリーズ 同軸コネクタ
- 通常単価(税別)
- 1,280円～4,733円特別価格
- 税込単価
- 1,408円～5,206円特別価格
通常出荷日：在庫品1日目当日出荷可能
バヨネットロック方式のBNCシリーズ同軸コネクタ。【特長】・MIL規格品やJIS規格品等の規格適合製品...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
同軸コネクタ（BNCシリーズ）の寸法
BNC9025-BJ
BNC9025-BJの寸法図
BNC9026-PJ／BNC-PJ-3DW／BNC-PJ-5DV
BNC9026-PJ／BNC-PJ-3DW／BNC-PJ-5DVの寸法図
BNC-J-5DV／BNC-J-3DW／BNC-J-5DW
BNC-J-5DV／BNC-J-3DW／BNC-J-5DWの寸法図
BNC-LR
BNC-LRの寸法図
（単位：mm）
| 品名 | 寸法 | ||||
|---|---|---|---|---|---|
| A | B | C | D | E | |
| BNC9025-BJ | 28 | 17 | 3.4 | 4 | 1/2-28NEF-2A |
| BNC9026-PJ | 29 | 17.5 | 3.4 | 3 | 11.1 |
| BNC-J-5DV | 34 | 15 | 8 | - | - |
| BNC-J-3DW | 29 | 14.5 | 6.8 | - | - |
| BNC-J-5DW | 32 | 16 | 8.7 | - | - |
| BNC-PJ-3DW | 29 | 17.5 | 6.8 | 3 | 13 |
| BNC-PJ-5DV | 34 | 22 | 8 | 3 | 15 |
| BNC-LR | 23 | 17.5 | 3 | 26 | - |
BNC-LP-5DV／BNC-LP-3DW
BNC-LP-5DV／BNC-LP-3DWの寸法図
（単位：mm）
| 品名 | 寸法 | |||
|---|---|---|---|---|
| A | B | C | D | |
| BNC-LP-5DV | 25.5 | 15 | 8 | 36.5 |
| BNC-LP-3DW | 25.5 | 13 | 6.8 | 33 |
BNC-P-5DW
BNC-P-5DWの寸法図
（単位：mm）
| 品名 | 寸法 | ||
|---|---|---|---|
| A | B | C | |
| BNC-P-5DW | 32 | 16 | 8.7 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,413円 ( 1,554円 ) | 在庫品1日目当日出荷可能 |
1,280円 ( 1,408円 ) | 在庫品1日目当日出荷可能 |
2,492円 ( 2,741円 ) | 在庫品1日目当日出荷可能 |
2,457円2,211円 ( 2,432円 ) | 在庫品1日目当日出荷可能 |
1,814円 ( 1,995円 ) | 在庫品1日目当日出荷可能 |
3,058円 ( 3,364円 ) | 在庫品1日目当日出荷可能 |
2,235円 ( 2,459円 ) | 在庫品1日目当日出荷可能 |
3,125円 ( 3,438円 ) | 在庫品1日目当日出荷可能 |
4,733円3,313円 ( 3,644円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
バヨネットロック方式のBNCシリーズ同軸コネクタ。
【特長】
・MIL規格品やJIS規格品等の規格適合製品を取り揃え。
・シェルのメッキやコンタクトのメッキを各種取り揃え。
【用途】
・各種通信機器及び高周波の配線用に使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

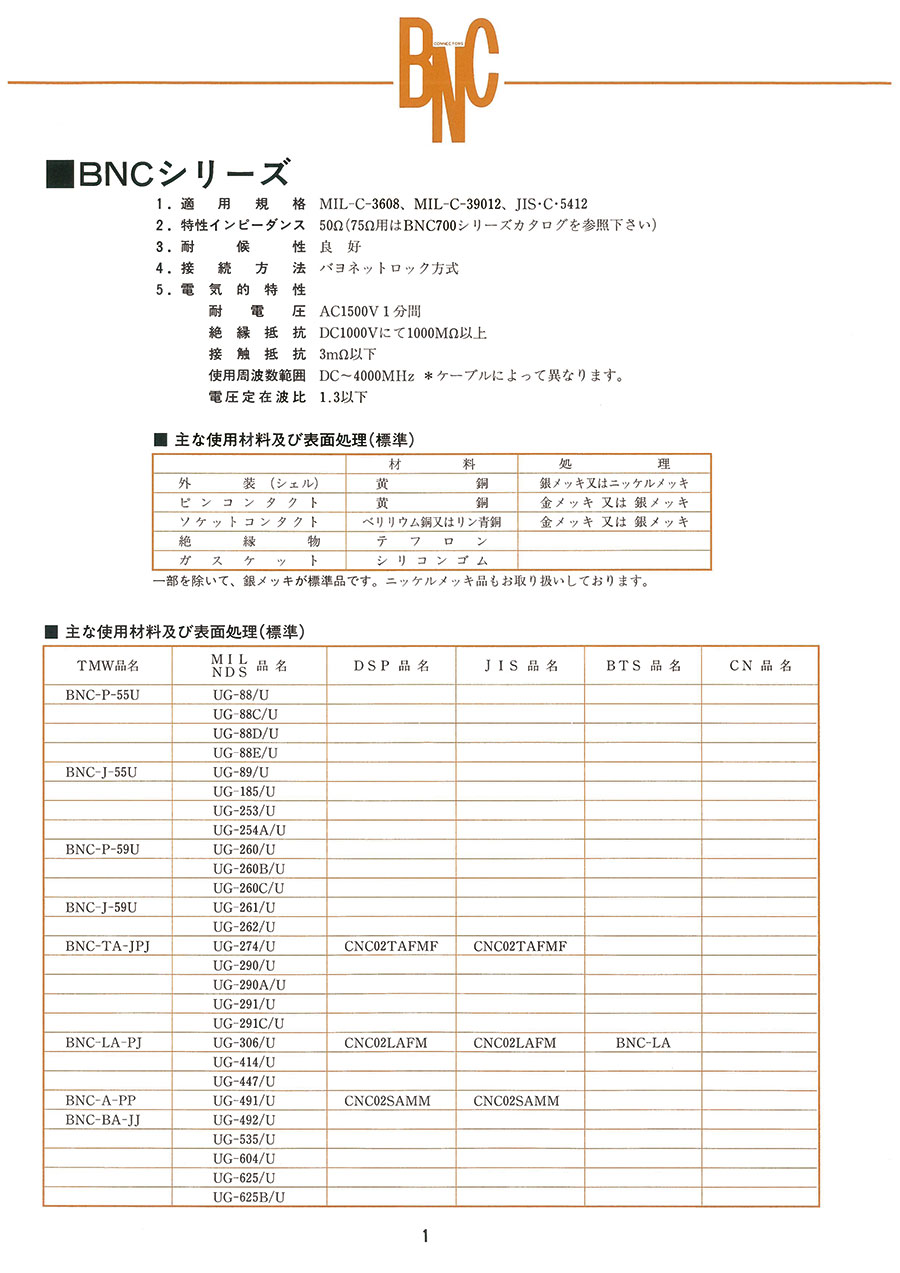

カタログ
BNCシリーズ 同軸コネクタのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QBNCコネクタのケーブル接続について教えて下さい。
A
BNCコネクタのJIS規格製品は、インピーダンスが50Ω品となりますので、ケーブルは50Ω品（5D-2V、3D-2V等）をご使用下さい。
