PRC04シリーズ ワンタッチロック式コネクタ
- 通常単価(税別)
- 1,491円～5,563円特別価格
- 税込単価
- 1,640円～6,119円特別価格
通常出荷日：在庫品1日目当日出荷可能
多治見無線電機オリジナルのワンタッチロックコネクタ。【特長】・8、12、14、19、21、37芯のバリ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 左記の写真は代表写真です。詳細はカタログをご確認下さい。
未確定：候補が48型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
PRC04シリーズ ワンタッチロック式コネクタ
迅速かつ確実な着脱操作が可能
- 振動、衝撃に対し緩みを生じることがない。

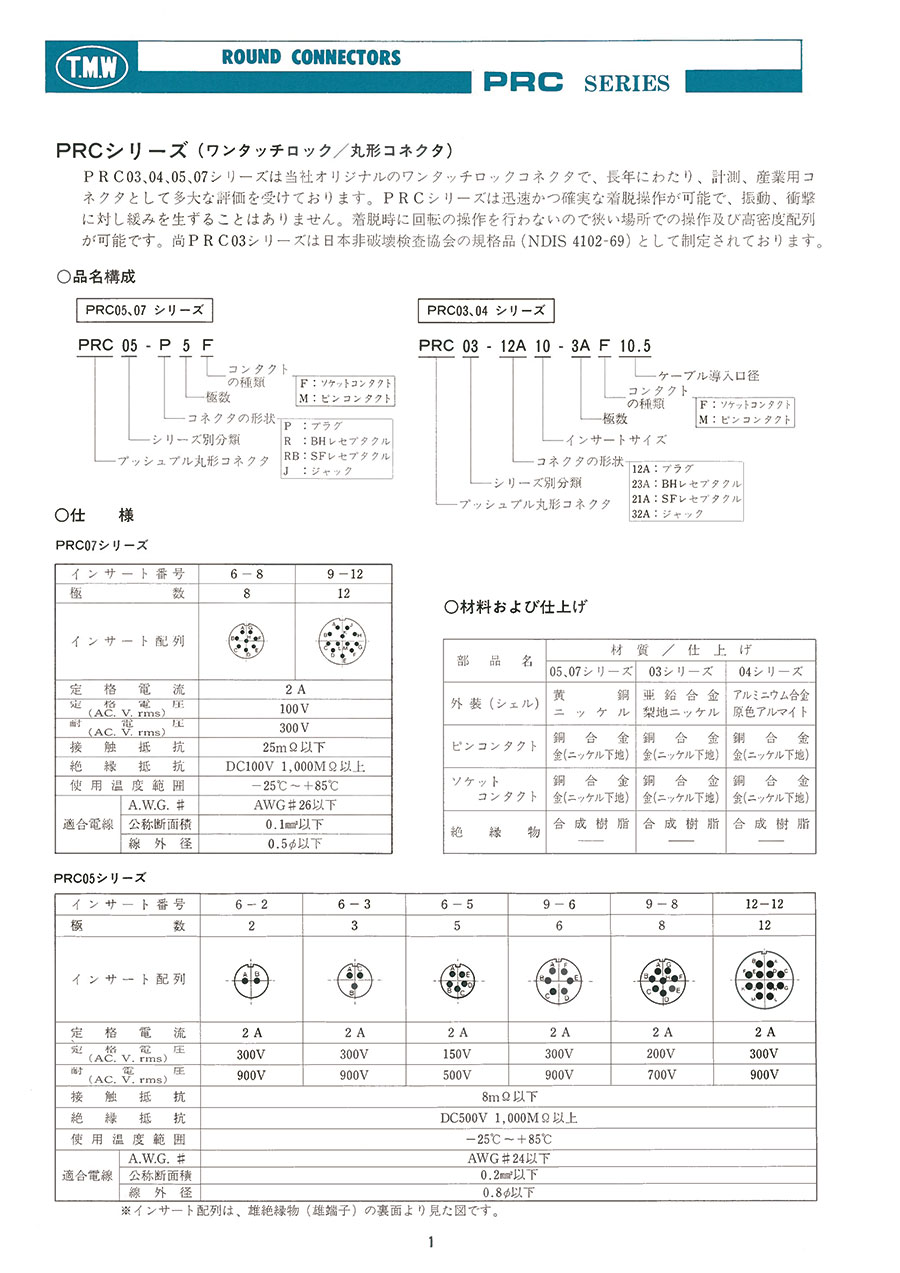

PRC03、04シリーズの品名構成
製品仕様
- ※ インサート配列は、雄絶縁物（雄端子）の裏面より見た図。
材質・仕上げ
| 部品名 | 材質/仕上げ | ||
|---|---|---|---|
| 05、07シリーズ | 03シリーズ | 04シリーズ | |
| 外装(シェル) | 黄銅 ニッケル | 亜鉛合金 梨地ニッケル | アルミニウム合金 原色アルマイト |
| ピンコンタクト | 銅合金 金(ニッケル下地) | 銅合金 金(ニッケル下地) | 銅合金 金(ニッケル下地) |
| ソケット コンタクト | 銅合金 金(ニッケル下地) | 銅合金 金(ニッケル下地) | 銅合金 金(ニッケル下地) |
| 絶縁物 | 合成樹脂 ― | 合成樹脂 ― | 合成樹脂 ― |
プラグ
PRC04-12A16-8AF12.5
PRC04-12A16-8AM12.5

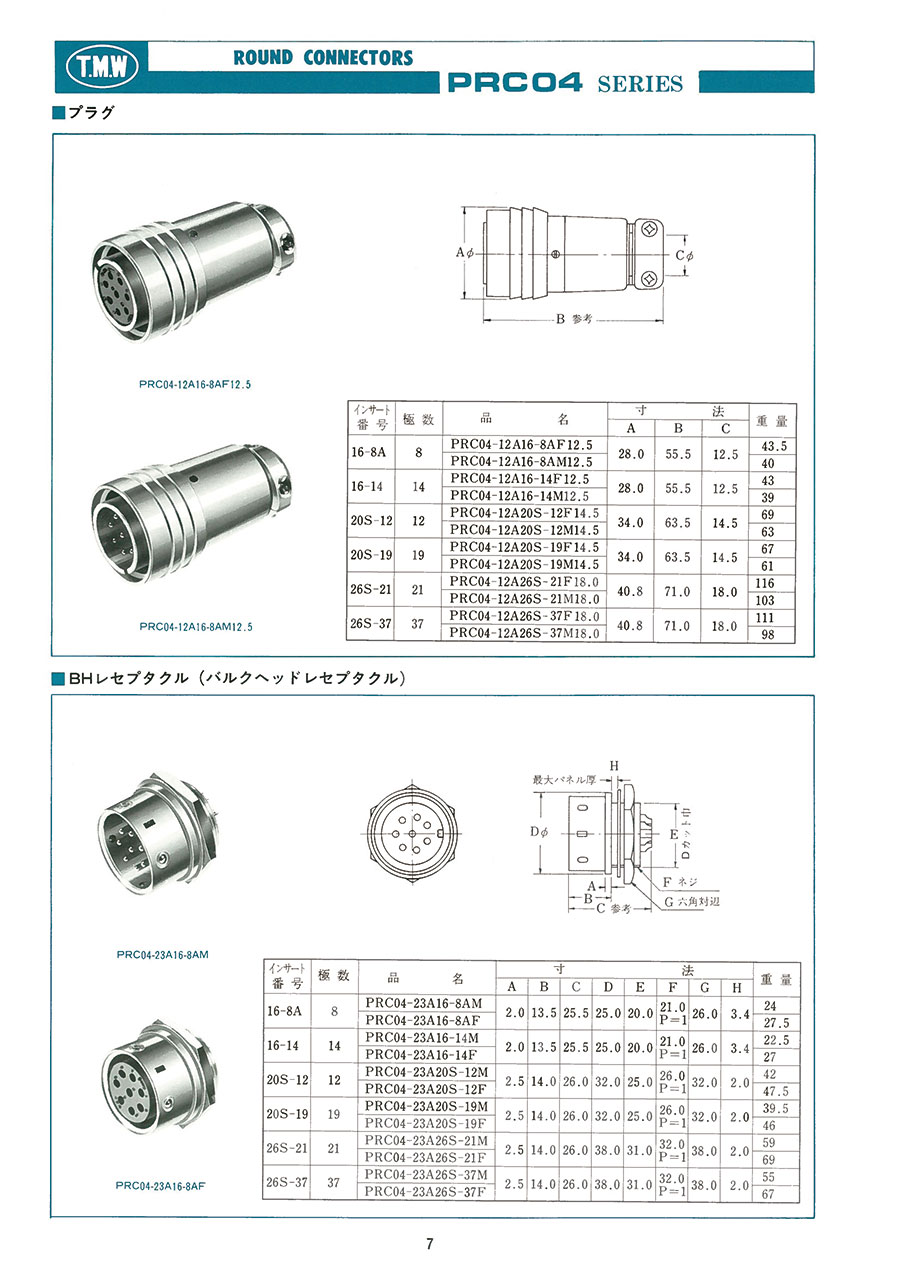

PRC04プラグ図面。
| インサート 番号 | 極数 | 品名 | 寸法 | 重量 | ||
|---|---|---|---|---|---|---|
| A | B | C | ||||
| 16-8A | 8 | PRC04-12A16-8AF12.5 | 28 | 55.5 | 12.5 | 43.5 |
| PRC04-12A16-8AM12.5 | 40 | |||||
| 16-14 | 14 | PRC04-12A16-14F12.5 | 28 | 55.5 | 12.5 | 43 |
| PRC04-12A16-14M12.5 | 39 | |||||
| 20S-12 | 12 | PRC04-12A20S-12F14.5 | 34 | 63.5 | 14.5 | 69 |
| PRC04-12A20S-12M14.5 | 63 | |||||
| 20S-19 | 19 | PRC04-12A20S-19F14.5 | 34 | 63.5 | 14.5 | 67 |
| PRC04-12A20S-19M14.5 | 61 | |||||
| 26S-21 | 21 | PRC04-12A26S-21F18.0 | 40.8 | 71.0 | 18.0 | 116 |
| PRC04-12A26S-21M18.0 | 103 | |||||
| 26S-37 | 37 | PRC04-12A26S-37F18.0 | 40.8 | 71.0 | 18.0 | 111 |
| PRC04-12A26S-37M18.0 | 98 | |||||
ジャック
PRC04-32A16-8AM12.5
PRC04-32A16-8AF12.5
PRC04ジャック図面。
| インサート 番号 | 極数 | 品名 | 寸法 | 重量 | ||
|---|---|---|---|---|---|---|
| A | B | C | ||||
| 16-8A | 8 | PRC04-32A16-8AM12.5 | 25 | 50.0 | 12.5 | 32.5 |
| PRC04-32A16-8AF12.5 | 36 | |||||
| 16-14 | 14 | PRC04-32A16-14M12.5 | 25 | 50.0 | 12.5 | 30.5 |
| PRC04-32A16-14F12.5 | 35 | |||||
| 20S-12 | 12 | PRC04-32A20S-12M14.5 | 32 | 58.5 | 14.5 | 54 |
| PRC04-32A20S-12F14.5 | 59 | |||||
| 20S-19 | 19 | PRC04-32A20S-19M14.5 | 32 | 58.5 | 14.5 | 51 |
| PRC04-32A20S-19F14.5 | 58 | |||||
| 26S-21 | 21 | PRC04-32A26S-21M18.0 | 38 | 65.5 | 18.0 | 87 |
| PRC04-32A26S-21F18.0 | 97 | |||||
| 26S-37 | 37 | PRC04-32A26S-37M18.0 | 38 | 65.5 | 18.0 | 84 |
| PRC04-32A26S-37F18.0 | 95 | |||||
BHレセプタクル（バルクヘッドレセプタクル）
PRC04-23A16-8AM
PRC04-23A16-8AF
PRC04 BHレセプタクル図面。
| インサート 番号 | 極数 | 品名 | 寸法 | 重量 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | ||||
| 16-8A | 8 | PRC04-23A16-8AM | 2.0 | 13.5 | 25.5 | 25.0 | 20.0 | 21.0 P=1 | 26.0 | 3.4 | 24 |
| PRC04-23A16-8AF | 27.5 | ||||||||||
| 16-14 | 14 | PRC04-23A16-14M | 2.0 | 13.5 | 25.5 | 25.0 | 20.0 | 21.0 P=1 | 26.0 | 3.4 | 22.5 |
| PRC04-23A16-14F | 27 | ||||||||||
| 20S-12 | 12 | PRC04-23A20S-12M | 2.5 | 14.0 | 26.0 | 32.0 | 25.0 | 26.0 P=1 | 32.0 | 2.0 | 42 |
| PRC04-23A20S-12F | 47.5 | ||||||||||
| 20S-19 | 19 | PRC04-23A20S-19M | 2.5 | 14.0 | 26.0 | 32.0 | 25.0 | 26.0 P=1 | 32.0 | 2.0 | 39.5 |
| PRC04-23A20S-19F | 46 | ||||||||||
| 26S-21 | 21 | PRC04-23A26S-21M | 2.5 | 14.0 | 26.0 | 38.0 | 31.0 | 32.0 P=1 | 38.0 | 2.0 | 59 |
| PRC04-23A26S-21F | 69 | ||||||||||
| 26S-37 | 37 | PRC04-23A26S-37M | 2.5 | 14.0 | 26.0 | 38.0 | 31.0 | 32.0 P=1 | 38.0 | 2.0 | 55 |
| PRC04-23A26S-37F | 67 | ||||||||||
SFレセプタクル（スクエアフランジレセプタクル）
PRC04-21A16-8AM
PRC04-21A16-8AF
PRC04 SFレセプタクル図面。
| インサート 番号 | 極数 | 品名 | 寸法 | 重量 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | ||||
| 16-8A | 8 | PRC04-21A16-8AM | 2.0 | 13.5 | 25.5 | 21.0 | 21.5 | 28.0 | 3.4 | 19 |
| PRC04-21A16-8AF | 22.5 | |||||||||
| 16-14 | 14 | PRC04-21A16-14M | 2.0 | 13.5 | 25.5 | 21.0 | 21.5 | 28.0 | 3.4 | 18 |
| PRC04-21A16-14F | 22 | |||||||||
| 20S-12 | 12 | PRC04-21A20S-12M | 2.5 | 14.0 | 26.0 | 26.0 | 26.0 | 33.0 | 3.9 | 29 |
| PRC04-21A20S-12F | 35.5 | |||||||||
| 20S-19 | 19 | PRC04-21A20S-19M | 2.5 | 14.0 | 26.0 | 26.0 | 26.0 | 33.0 | 3.9 | 28 |
| PRC04-21A20S-19F | 34 | |||||||||
| 26S-21 | 21 | PRC04-21A26S-21M | 2.5 | 14.0 | 26.0 | 32.0 | 31.0 | 38.0 | 3.9 | 43.5 |
| PRC04-21A26S-21F | 53 | |||||||||
| 26S-37 | 37 | PRC04-21A26S-37M | 2.5 | 14.0 | 26.0 | 32.0 | 31.0 | 38.0 | 3.9 | 39.5 |
| PRC04-21A26S-37F | 52 | |||||||||
パネル取付穴寸法
BHレセプタクル
| インサート 番号 | 寸法 | ||
|---|---|---|---|
| A | B | C | |
| 16-8A,14 | 21.2 | 20.2 | 9.6 |
| 20S-12,19 | 26.2 | 25.2 | 12.1 |
| 26S-21,37 | 32.2 | 31.2 | 15.1 |
SFレセプタクル
| インサート 番号 | 寸法 | ||
|---|---|---|---|
| A | B | C | |
| 16-8A,14 | 21.5 | 21.3 | 3.4 |
| 20S-12,19 | 26.0 | 26.3 | 3.9 |
| 26S-21,37 | 31.0 | 32.3 | 3.9 |
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,216円 ( 3,538円 ) | 在庫品1日目当日出荷可能 |
2,014円 ( 2,215円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
3,218円 ( 3,540円 ) | 在庫品1日目当日出荷可能 |
3,755円 ( 4,131円 ) | 在庫品1日目当日出荷可能 |
3,649円 ( 4,014円 ) | 在庫品1日目当日出荷可能 |
3,985円 ( 4,384円 ) | 在庫品1日目当日出荷可能 |
2,754円 ( 3,029円 ) | 在庫品1日目当日出荷可能 |
5,006円 ( 5,507円 ) | 在庫品1日目当日出荷可能 |
4,446円 ( 4,891円 ) | 在庫品1日目当日出荷可能 |
5,563円 ( 6,119円 ) | 在庫品1日目当日出荷可能 |
3,650円 ( 4,015円 ) | 在庫品1日目当日出荷可能 |
2,395円 ( 2,635円 ) | 在庫品1日目当日出荷可能 |
1,491円 ( 1,640円 ) | 在庫品1日目当日出荷可能 |
2,588円 ( 2,847円 ) | 在庫品1日目当日出荷可能 |
1,558円 ( 1,714円 ) | 在庫品1日目当日出荷可能 |
2,142円 ( 2,356円 ) | 在庫品1日目当日出荷可能 |
2,851円 ( 3,136円 ) | 在庫品1日目当日出荷可能 |
3,198円 ( 3,518円 ) | 在庫品1日目当日出荷可能 |
2,132円 ( 2,345円 ) | 在庫品1日目当日出荷可能 |
2,856円 ( 3,142円 ) | 在庫品1日目当日出荷可能 |
3,486円 ( 3,835円 ) | 在庫品1日目当日出荷可能 |
3,442円 ( 3,786円 ) | 在庫品1日目当日出荷可能 |
3,630円 ( 3,993円 ) | 在庫品1日目当日出荷可能 |
2,476円 ( 2,724円 ) | 在庫品1日目当日出荷可能 |
2,393円 ( 2,632円 ) | 在庫品1日目当日出荷可能 |
1,952円 ( 2,147円 ) | 在庫品1日目当日出荷可能 |
2,441円 ( 2,685円 ) | 在庫品1日目当日出荷可能 |
2,334円 ( 2,567円 ) | 在庫品1日目当日出荷可能 |
1,858円 ( 2,044円 ) | 在庫品1日目当日出荷可能 |
2,639円 ( 2,903円 ) | 在庫品1日目当日出荷可能 |
3,283円 ( 3,611円 ) | 在庫品1日目当日出荷可能 |
3,123円 ( 3,435円 ) | 在庫品1日目当日出荷可能 |
3,705円 ( 4,076円 ) | 在庫品1日目当日出荷可能 |
3,125円2,812円 ( 3,093円 ) | 在庫品1日目当日出荷可能 |
3,808円 ( 4,189円 ) | 在庫品1日目当日出荷可能 |
2,409円 ( 2,650円 ) | 在庫品1日目当日出荷可能 |
3,233円 ( 3,556円 ) | 在庫品1日目当日出荷可能 |
3,519円 ( 3,871円 ) | 在庫品1日目当日出荷可能 |
3,465円 ( 3,812円 ) | 在庫品1日目当日出荷可能 |
3,201円 ( 3,521円 ) | 在庫品1日目当日出荷可能 |
3,736円 ( 4,110円 ) | 在庫品1日目当日出荷可能 |
4,027円 ( 4,430円 ) | 在庫品1日目当日出荷可能 |
3,828円 ( 4,211円 ) | 在庫品1日目当日出荷可能 |
4,660円 ( 5,126円 ) | 在庫品1日目当日出荷可能 |
4,431円 ( 4,874円 ) | 在庫品1日目当日出荷可能 |
5,330円 ( 5,863円 ) | 在庫品1日目当日出荷可能 |
4,869円 ( 5,356円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
多治見無線電機オリジナルのワンタッチロックコネクタ。
【特長】
・8、12、14、19、21、37芯のバリエーション（芯数によりシェルサイズが異なる）。
・迅速かつ確実な着脱操作が可能。
・ハウジングにアルミニウム合金を使用、軽量で操作性に優れた丸型コネクタ。
・ワンタッチロック方式のためコネクタ結合部のトルク管理不要。
【用途】
・各種産業機器電源、生産設備、計測器など。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 左記の写真は代表写真です。詳細はカタログをご確認下さい。
カタログ
商品担当おすすめ
PRC04シリーズ ワンタッチロック式コネクタのレビュー
治具作成
5
5.02020/02/28
顧客指定の金属製のしっかりしたコネクタです。見た目の堅牢さの割に価格が安いです。説明書が付かないのと、メーカーのサイトで...もっと読む
2人が参考にしています。
品種別ケーブルと検査機との接続
5
5.02019/10/02
実績があり、耐久性と、接続時にロックがあり、接続性に信頼できる。
1人が参考にしています。
設備間ケーブルコネクタとして
4
4.02021/06/14
ワンタッチ式なので脱着がスムーズに出来ます。また、芯数が多い割にコンパクト・軽量ですが、ハンダ付けの難易度が高いです。
0人が参考にしています。
治具の接続コネクタ
5
5.02020/11/30
安価で、短納期でWEBサイトも選定しやすく、重宝しています。
また購入したいと思います。
0人が参考にしています。
オーディオ用電源接続ケーブル
5
5.02016/03/30
軽くデザインがスマートなので民生用に向いています。また極数も電流容量も豊富で選べるので良いです。ケーブル出口のケーブル固...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qコネクタのロック方法を教えてください。
A
コネクタ本体の接続リングを持たない状態で
リアーシェル(本体ケーブル側)を持ち、
(接続リングが一度後方へ移動するため)
奥まで押し込んでください。
「カチッ」という音とともにロックが完了します。
リアーシェル(本体ケーブル側)を持ち、
(接続リングが一度後方へ移動するため)
奥まで押し込んでください。
「カチッ」という音とともにロックが完了します。
