関西通信電線

RG同軸ケーブル

Name: RG同軸ケーブル
Brand: 関西通信電線
SKU: 222000554066
Rating: 5 (3 reviews)

カタログ |

通常単価(税別): 3,685円～15,147円

税込単価: 4,054円～16,662円

通常出荷日：3日目一部当日出荷可能

【特長】・絶縁抵抗・絶縁耐圧が高い。・機械的強度が高い。・軽量で取り扱いが容易。【用途】・確かな性能を...

詳細を確認

55.0

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。

よく一緒に見られています

関西通信電線

充実タイプ同軸ケーブル一般型充実タイプ

通常価格(税別)： 2,334円 (税込価格：2,567円)

通常出荷日：在庫品1日目

よく一緒に見られています

関西通信電線

充実タイプ同軸ケーブル 2Vタイプ

通常価格(税別)： 4,158円 (税込価格：4,574円)

通常出荷日：在庫品1日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

本製品は、米国はもとより日本国内でも広く使用されているケーブルです。

※ RG=Radio frequency,Flexible and Semirigid,General Specification,Cable
※ U=Universal

RG同軸ケーブルの構造

RG同軸ケーブルの構造イメージ

記号	項目
	内部導体		絶縁体		外部導体		シース			概算質量
	材質	素線本数/ 外径（mm）	材質	外径（mm）	材質	外径（mm）	材質	標準色	外径（mm）	kg/km
RG-8/U	AC	7/0.724	PE	7.2	AC	8.1	PVC	黒	10.3	160
RG-11/U	TAC	7/0.404	PE	7.2	AC	8.1	PVC	黒	10.3	145
RG-58/U	AC	1/0.813	PE	3.0	TAC	3.6	PVC	黒	4.95	40
RG-58A/U	TAC	19/0.180	PE	2.9	TAC	3.6	PVC	黒	4.95	40

周波数特性表

記号	項目
	静電容量	特性インピーダンス	標準減衰量 dB/km
	nF/km （約）	Ω	1 MHz	10 MHz	30 MHz	100 MHz	300 MHz	1,000 MHz
RG-8/U	97	52±2	6.3	19	36	69	138	295
RG-11/U	67	75±3	6.7	20	36	69	125	256
RG-58/U	93.5	53.5±2.5	400MHz 284 900MHz 435
RG-58A/U	102	50±2	400MHz 356 900MHz 546

※ 減衰量の最大値は標準値の115%以下です。

型番リスト

表示件数

型番

仕上り外径

(mm)

シース(外被)材料

指定長

(m)

内部導体構成（素線数/素線径）

(本/mm)

RoHS?

最小発注数量

4.95	PVC(塩ビ)	10	19/0.180	10	1個
4.95	PVC(塩ビ)	20	19/0.180	10	1個
4.95	PVC(塩ビ)	50	19/0.180	10	1個
4.95	PVC(塩ビ)	100	19/0.180	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,685円 ( 4,054円 )	3日目
5,583円 ( 6,141円 )	3日目
9,772円 ( 10,749円 )	3日目
15,147円 ( 16,662円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・絶縁抵抗・絶縁耐圧が高い。
・機械的強度が高い。
・軽量で取り扱いが容易。
【用途】
・確かな性能を活かして幅広い用途に利用が可能。

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。

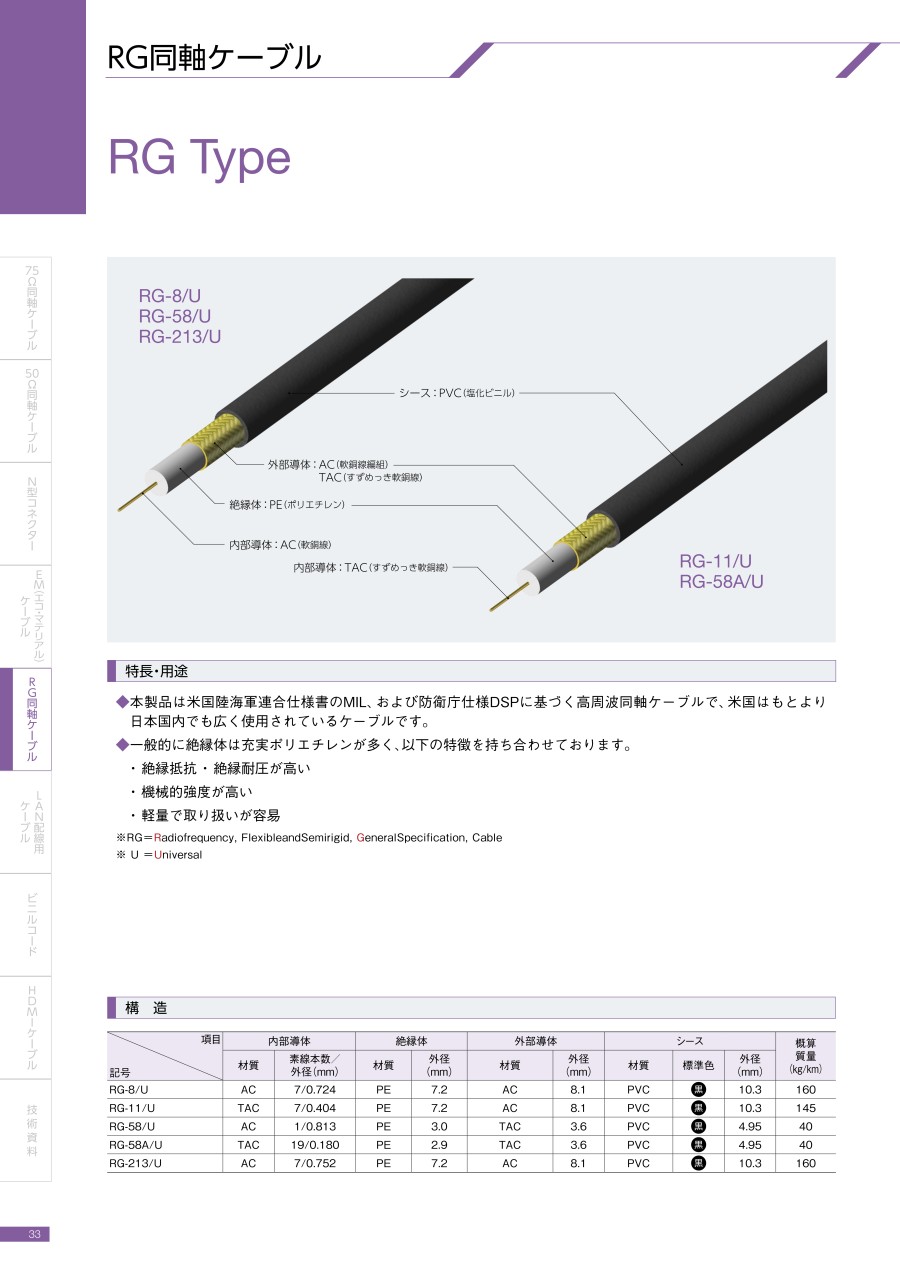

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
