関西通信電線

モバイルシステム同軸ケーブル

カタログ |

通常単価(税別): 5,974円～78,800円

税込単価: 6,571円～86,680円

通常出荷日：3日目一部当日出荷可能

絶縁体に発泡ポリエチレンを使用しているため高帯域でも低損失です。経年変化が少なく安定した伝送特性を発揮...

よく一緒に見られています

関西通信電線

通常出荷日：在庫品1日目

よく一緒に見られています

関西通信電線

通常出荷日：3 日目

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

特長

【FB Type】

FB型は2重シールド構造により遮蔽性に優れているため、外部ノイズの影響が少なくまた、外部への電波の漏洩を最小限に抑えます。
軽量かつ、編組タイプなので曲げ特性がよく、取り扱いが簡単です。

技術情報・設計アイデア

製品仕様

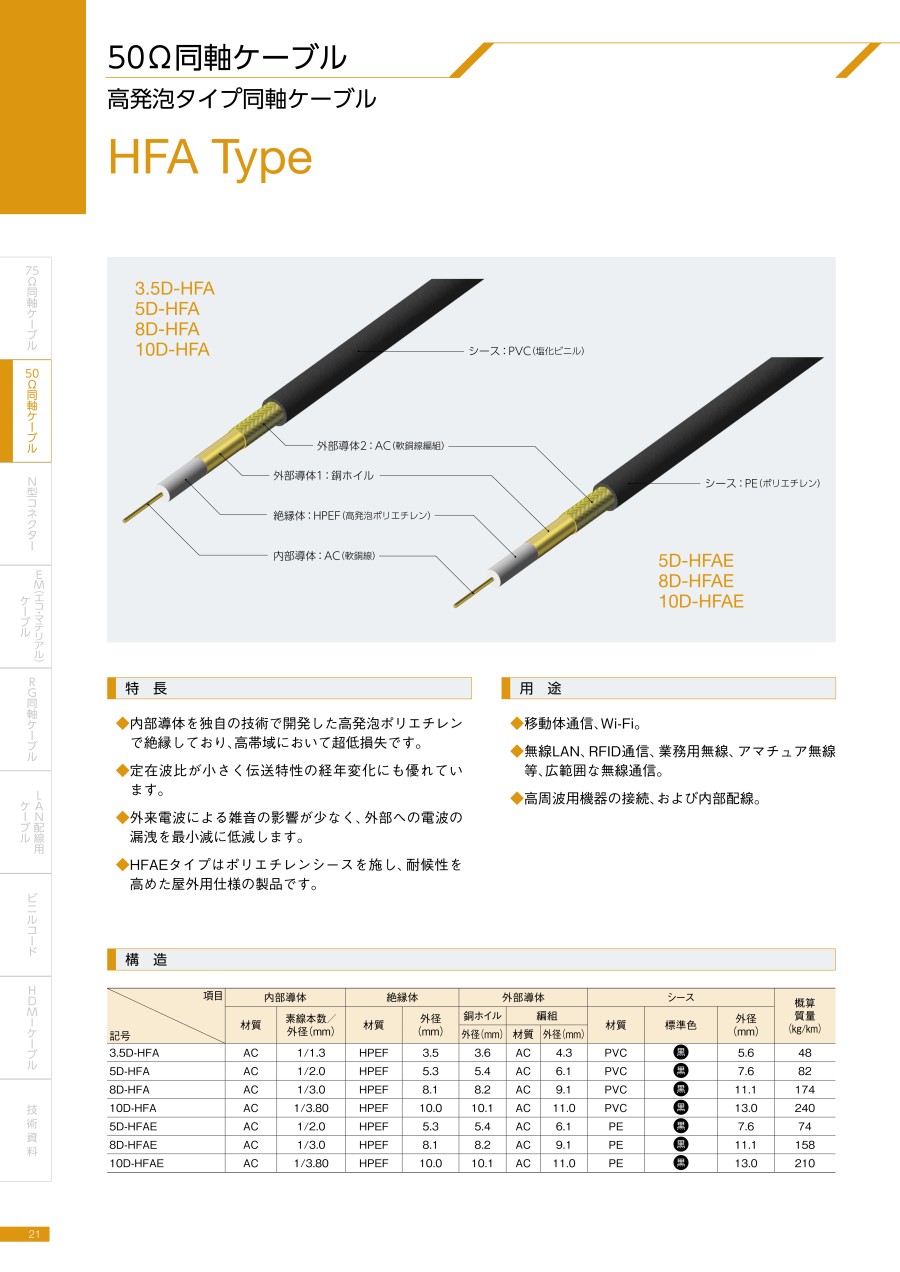

【HFA Type】

型番	内部導体		絶縁体		外部導体			シース			概算質量（kg/km）
	材質	素線本数/ 外径（mm）	材質	外径（mm）	銅ホイル	編組		材質	標準色	外径（mm）
	材質	素線本数/ 外径（mm）	材質	外径（mm）	外径（mm）	材質	外径（mm）	材質	標準色	外径（mm）
5D-HFA	AC	1/2.0	HPEF	5.3	5.4	AC	6.1	PVC	黒	7.6	82
8D-HFA	AC	1/3.0	HPEF	8.1	8.2	AC	9.1	PVC	黒	11.1	174
10D-HFA	AC	1/3.80	HPEF	10.0	10.1	AC	11.0	PVC	黒	13.0	240
5D-HFAE	AC	1/2.0	HPEF	5.3	5.4	AC	6.1	PE	黒	7.6	74
8D-HFAE	AC	1/3.0	HPEF	8.1	8.2	AC	9.1	PE	黒	11.1	158
10D-HFAE	AC	1/3.80	HPEF	10.0	10.1	AC	11.0	PE	黒	13.0	210

【FB Type】

型番	内部導体		絶縁体		外部導体			シース			概算質量（kg/km）
	材質	素線本数/ 外径（mm）	材質	外径（mm）	アルミプラスチックテープ	編組		材質	標準色	外径（mm）
	材質	素線本数/ 外径（mm）	材質	外径（mm）	外径（mm）	材質	外径（mm）	材質	標準色	外径（mm）
5D-FB	AC	1/1.8	PEF	5.0	5.1	TAC	5.7	PVC	黒	7.5	73
8D-FB	AC	1/2.8	PEF	7.8	7.9	TAC	8.8	PVC	黒	11.1	166
10D-FB	AC	1/3.5	PEF	10.0	10.1	TAC	11.0	PVC	黒	13.0	235

製品特性

標準減衰量

【HFA Type】

【FB Type】

周波数特性表

【HFA Type】

型番	導体抵抗	耐電圧	静電容量	絶縁抵抗	特性インピーダンス（Ω）	標準減衰量（dB/km）
型番	Ω/km ［20℃］（以下）	AC.V/ 1分間	nF/km （約）	MΩkm （以上）	特性インピーダンス（Ω）	400 MHz	900 MHz	1,200 MHz	1,500 MHz	1,900 MHz	2,400 MHz	3,000 MHz
5D-HFA	5.65	1,000	83	1,000	50±2	106	162	189	214	241	276	310
8D-HFA	2.51	1,000	83	1,000	50±2	72	110	131	147	167	191	218
10D-HFA	1.6	1,000	79	1,000	50±2	58	91	106	121	138	158	180
5D-HFAE	5.65	1,000	83	1,000	50±2	106	162	189	214	241	276	310
8D-HFAE	2.51	1,000	83	1,000	50±2	72	110	131	147	167	191	218
10D-HFAE	1.6	1,000	79	1,000	50±2	58	91	106	121	138	158	180

減衰量の最大値は標準値の115%です。

【FB Type】

型番	導体抵抗	耐電圧	静電容量	絶縁抵抗	特性インピーダンス（Ω）	標準減衰量（dB/km）
型番	Ω/km ［20℃］（以下）	AC.V/ 1分間	nF/km （約）	MΩkm （以上）	特性インピーダンス（Ω）	400 MHz	900 MHz
5D-FB	7.05	1,000	85	1,000	50±2	131	206
8D-FB	2.86	1,000	85	1,000	50±2	89	142
10D-FB	1.83	1,000	85	1,000	50±2	70	113

減衰量の最大値は標準値の115%です。

線芯識別

構造

【HFA Type】

【FB Type】

型番リスト

表示件数

型番

仕上り外径

(mm)

シース(外被)材料

絶縁体材料

指定長

(m)

内部導体構成（素線数/素線径）

(本/mm)

RoHS?

最小発注数量

7.5	PVC(塩ビ)	[その他] PEF	10	1/1.8	10	1個
7.5	PVC(塩ビ)	[その他] PEF	20	1/1.8	10	1個
7.5	PVC(塩ビ)	[その他] PEF	50	1/1.8	10	1個
7.5	PVC(塩ビ)	[その他] PEF	100	1/1.8	10	1個
11.1	PVC(塩ビ)	[その他] PEF	10	1/2.8	10	1個
11.1	PVC(塩ビ)	[その他] PEF	20	1/2.8	10	1個
11.1	PVC(塩ビ)	[その他] PEF	50	1/2.8	10	1個
11.1	PVC(塩ビ)	[その他] PEF	100	1/2.8	10	1個
13	PVC(塩ビ)	[その他] PEF	10	1/3.5	10	1個
13	PVC(塩ビ)	[その他] PEF	20	1/3.5	10	1個
13	PVC(塩ビ)	[その他] PEF	50	1/3.5	10	1個
13	PVC(塩ビ)	[その他] PEF	100	1/3.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,974円 ( 6,571円 )	3日目
7,517円 ( 8,269円 )	3日目
15,833円 ( 17,416円 )	3日目
20,528円 ( 22,581円 )	3日目
9,637円 ( 10,601円 )	3日目
16,243円 ( 17,867円 )	3日目
33,077円 ( 36,385円 )	3日目
47,932円 ( 52,725円 )	3日目
12,440円 ( 13,684円 )	3日目
21,589円 ( 23,748円 )	3日目
48,590円 ( 53,449円 )	3日目
78,800円 ( 86,680円 )	3日目

詳細情報

基本情報

基本情報

絶縁体に発泡ポリエチレンを使用しているため高帯域でも低損失です。経年変化が少なく安定した伝送特性を発揮します。
【特長】
・内部導体を独自の技術で開発した高発泡ポリエチレンで絶縁しており、高帯域において超低損失です。
・定在波比が少なく伝送特性の経年変化にも優れています。
・外来電波による雑音の影響が少なく、外部への電波の漏洩を最小減に低減します。
・HFAEタイプはポリエチレンシースを施し、耐候性・耐水性を高めた屋外用仕様製品です。
【用途】
・移動体通信、ベイシングシステム、簡易携帯電話。
・無線LAN、RFID通信、業務用無線、アマチュア無線等、広範囲な無線通信。
・高周波用機器の接続、および内部配線。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
