長岡特殊電線

コンピューター装置間接続ケーブル（スパイラルシールド） CHC

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 6,615円～14,769円

税込単価: 7,277円～16,246円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

長岡特殊電線

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

長岡特殊電線

通常出荷日：在庫品1日目

シールド端末処理が簡単で作業性に優れたコンピュータ装置間接続ケーブル。【特長】...

AWGサイズ (AWG)
22
シールド
有
定格電圧
100V
仕上がり外径 (mm)
2.9
シース（外皮）色
灰
特性
耐油性 / 耐寒性
全長 (m)
100
アース線
なし
シース（外皮）材料
PVC(塩ビ)
絶縁体材料
PVC(塩ビ)
導体素線数/素線径 (本/mm)
12/0.18
導体外径 (mm)
0.7
絶縁体外径 (mm)
1.5
難燃性
有

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

可とう性に優れていて、加工作業時や配線時の取り扱いが容易なケーブル

高密度シールド構造で対ノイズ性に優れている。

コンピューター装置間接続ケーブル（スパイラルシールド）CHCの構造規格表

線心数		導体			ビニル絶縁体		ビニルシース		許容電流 A	概算質量 kg/km
線心数		断面積 mm²	構成素線数/素線径本/mm	外径 mm	厚さ mm	外径 mm	厚さ mm	仕上外径約 mm	許容電流 A	概算質量 kg/km
スパイラルシールド	1心	0.3	12/0.18	0.7	0.4	1.5	0.5	2.9	4	14

※ 許容電流値は、60℃タイプのケーブルで周囲温度30℃での算出値であり、保証値ではありません。

（周囲温度、電線管内電線数などの使用環境により、許容電流値が変わりますのでご注意ください。）

スパイラルシールドの主な特長について

・すずめっき軟銅線の多数本を絶縁体上にらせん状に巻きつけた遮蔽構造す。・シールド端末処理が簡単で作業性に優れる。・仕上外径が編組シールドタイプと比べて細くなる。

すずめっき軟銅線の多数本を絶縁体上にらせん状に巻きつけた遮蔽構造。
シールド端末処理が簡単で作業性に優れる。
仕上外径が編組シールドタイプと比べて細くなる。

この商品の定格について

定格電圧	100V未満（0.5mm²以下、および線心数が４心以下のもの）
定格温度	60℃以下
シース色	灰
用途	■コンピュータ装置間やその関連機器の信号伝送用に。 ■電気音響機器や電気通信機器等の接続用に。 ■ノイズが発生する機器の周辺への配線用に。

型番リスト

表示件数

型番

S-CHC(ｽﾊﾟｲﾗﾙｼｰﾙﾄﾞ) 1CX0.3SQ-100

S-CHC(ｽﾊﾟｲﾗﾙｼｰﾙﾄﾞ) 2CX0.3SQ-100

S-CHC(ｽﾊﾟｲﾗﾙｼｰﾙﾄﾞ) 2CX0.5SQ-100

芯数

導体断面積

(㎟)

RoHS?

最小発注数量

1	0.3	10	1個
2	0.3	10	1個
2	0.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,615円 ( 7,277円 )	4日目
11,692円 ( 12,861円 )	4日目
14,769円 ( 16,246円 )	4日目

詳細情報

基本情報

基本情報

シールド端末処理が簡単で作業性に優れたコンピュータ装置間接続ケーブル。
【特長】
・スパイラルシールド構造で編組密度が高く、耐ノイズ性に優れている。
・スパイラルシールドなので端末処理がしやすく、端末加工作業が効率アップ。
・絶縁及び外装被覆材料は、環境に配慮した非鉛ビニルを使用。
・線心数のラインナップが豊富で、様々なニーズにお使いいただけます。
【用途】
・コンピュータ装置間及びその関連機器の信号伝送用。
・電気音響機器及び電気通信機器等の接続用。
・ノイズが発生する機器の周辺への配線用。

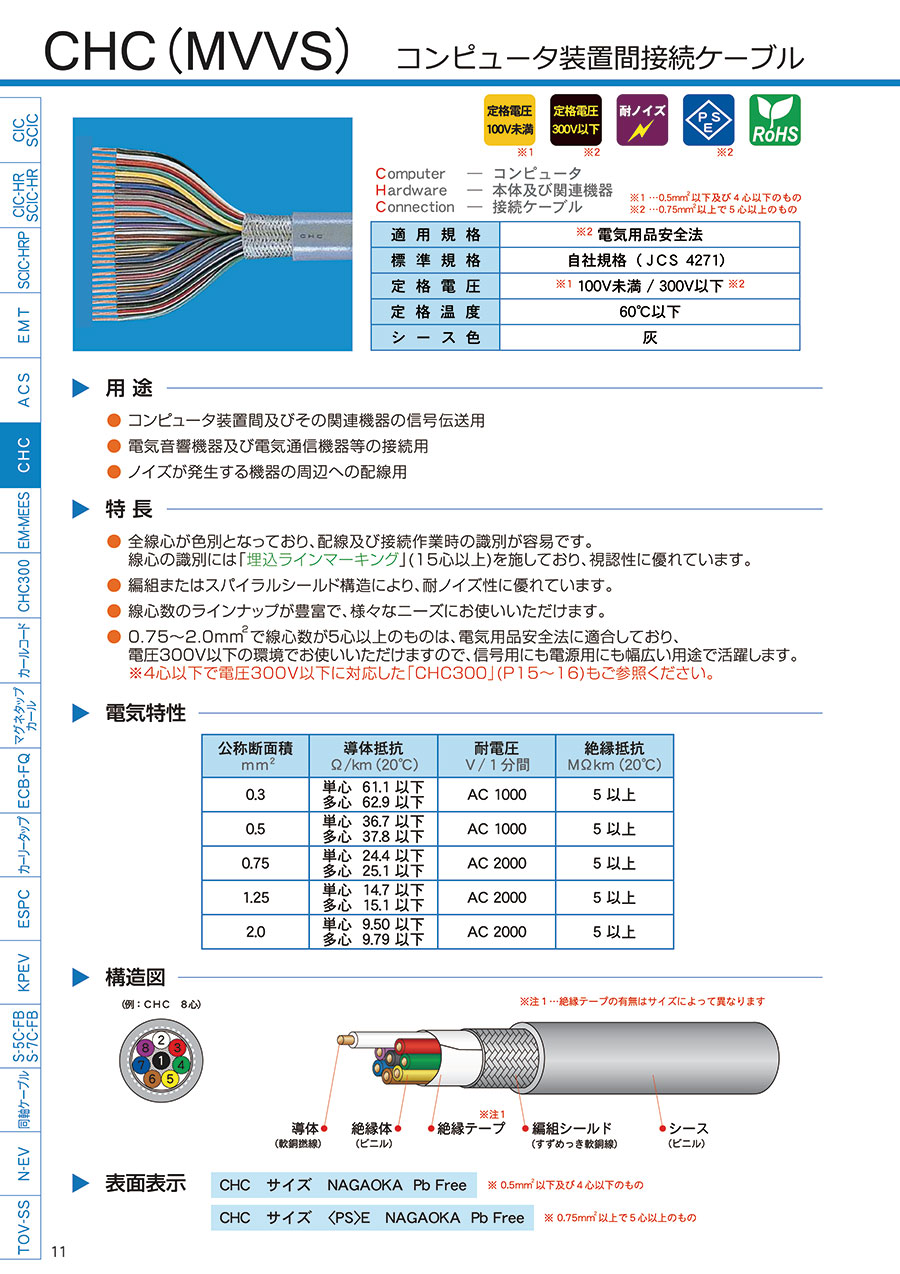

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

コンピューター装置間接続ケーブル（スパイラルシールド） CHCのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスパイラルシールドと編組シールドの違いは？

編組シールドは素線が編み目状になっているのに対し、スパイラルシールドは素線が螺旋状に巻き付けられています。スパイラルシールドは素線が同一方向に巻き付けられているので、絶縁体から解きやすく、なおかつシールドの素線を束ねやすいので、シールド端末の加工作業性が優れています。
