防水ナイロンコルゲートグランド【10～50個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 6,652円～20,000円
- 税込単価
- 7,317円～22,000円
遮断性が高く耐久性に富む防水ナイロンコルゲートグランド。【特長】・特殊なクラン...
詳細情報を確認する- 本体材質
- 66ナイロン(UL94V-2)
- IP等級
- IP68/5気圧
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
防水ナイロンコルゲートグランドの詳細
防水ナイロンコルゲートグランド イメージ
防水ナイロンコルゲートグランド 商品構造 イメージ
| ネジの呼び | 品番 | チューブ最大径 F1 （φmm） |
適応AVCコルゲートチューブ | ネジ外径 （C1mm） |
取付穴径 （φmm） |
ネジ長さ （C2mm） |
グランド本体最小内径 （mm） |
|
|---|---|---|---|---|---|---|---|---|
| G （PF) |
1/4 | N-FGW13-10B | 10 | （NGN-07B）1/4" | 13.157 | 13.5～13.9 | 9 | 8 |
| 3/8 | N-FGW17-13B | 13 | （NGN-10B）5/16" | 16.662 | 17～17.4 | 10 | 10.5 | |
| 1/2 | N-FGW21-15B | 16 | （NGN-12B）3/8" | 20.955 | 21.4～21.9 | 10 | 14 | |
| N-FGW21-18B | 18.3 | （NGN-14B）3/8" | 20.955 | 21.4～21.9 | 10 | 14 | ||
| N-FGW21-21B | 22 | （NGN-17B）1/2" | 20.955 | 21.4～21.9 | 10 | 15 | ||
| 3/4 | N-FGW26-26B | 26.5 | （NGN-22B）3/4" | 26.441 | 26.9～27.4 | 15 | 20 | |
| N-FGW26-28B | 28.5 | （NGN-23B）3/4" | 26.441 | 26.9～27.4 | 15 | 20 | ||
| 1 | N-FGW33-34B | 34.5 | （NGN-28B）1" | 33.249 | 33.8～34.4 | 15 | 27 | |
| 1-1/4 | N-FGW42-42B | 43 | （NGN-36B）1 1/4" | 41.91 | 42.5～43.1 | 20 | 33.5 | |
| 1-1/2 | N-FGW48-48B | 48 | （NGN-40B）1 1/2" | 47.803 | 48.4～49 | 20 | 41 | |
製品仕様
- 取付部：G(PF)ネジ
- 材質：ロックナット、本体、シールナット／66ナイロン（UL94V-2）／ワッシャー、シール／EPDM（UL94HB相当）
- 色：黒（RAL9005）
- IP等級：IP68/5気圧
- 使用温度範囲：-40℃～105℃（瞬時/1分：160℃）
接続方法（防水）
- 1.本体を取付穴に差込み､裏側よりロックナットで締め付け､又は､筐体側のネジ穴に本体を捻じ込み固定します｡
- 2.次にシールナットを外し､コルゲートチューブ側へ通した後､ゴムシールをコルゲートチューブに押し込み、シールナットを本体に捻じ込むとコルゲートチューブが防水されます｡
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,029円 ( 11,032円 ) | 在庫品1日目当日出荷可能 |
10,517円 ( 11,569円 ) | 7日目 |
13,750円 ( 15,125円 ) | 在庫品1日目当日出荷可能 |
12,369円 ( 13,606円 ) | 7日目 |
16,790円 ( 18,469円 ) | 7日目 |
20,000円 ( 22,000円 ) | 在庫品1日目当日出荷可能 |
6,652円 ( 7,317円 ) | 在庫品1日目当日出荷可能 |
7,704円 ( 8,474円 ) | 7日目 |
11,860円 ( 13,046円 ) | 7日目 |
詳細情報
基本情報
遮断性が高く耐久性に富む防水ナイロンコルゲートグランド。
【特長】
・特殊なクランプ機構（手締めで十分なシール性）
・国際防水等級IP68／50m合格
・ケーブル径の適応が広範囲
・緩み防止機構品
・完璧なシール効果は外部の水・油・塵から完全遮断し、ケーブルと内部の精密部品を保護します
【用途】
・各種機械装置・制御システム・機械の可動部・モーター・分電盤や制御ボックス内の内部結合・工業建築物・照明器具／装置・通信機・計測器・表示機器・各種プラント・一般電設用等
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

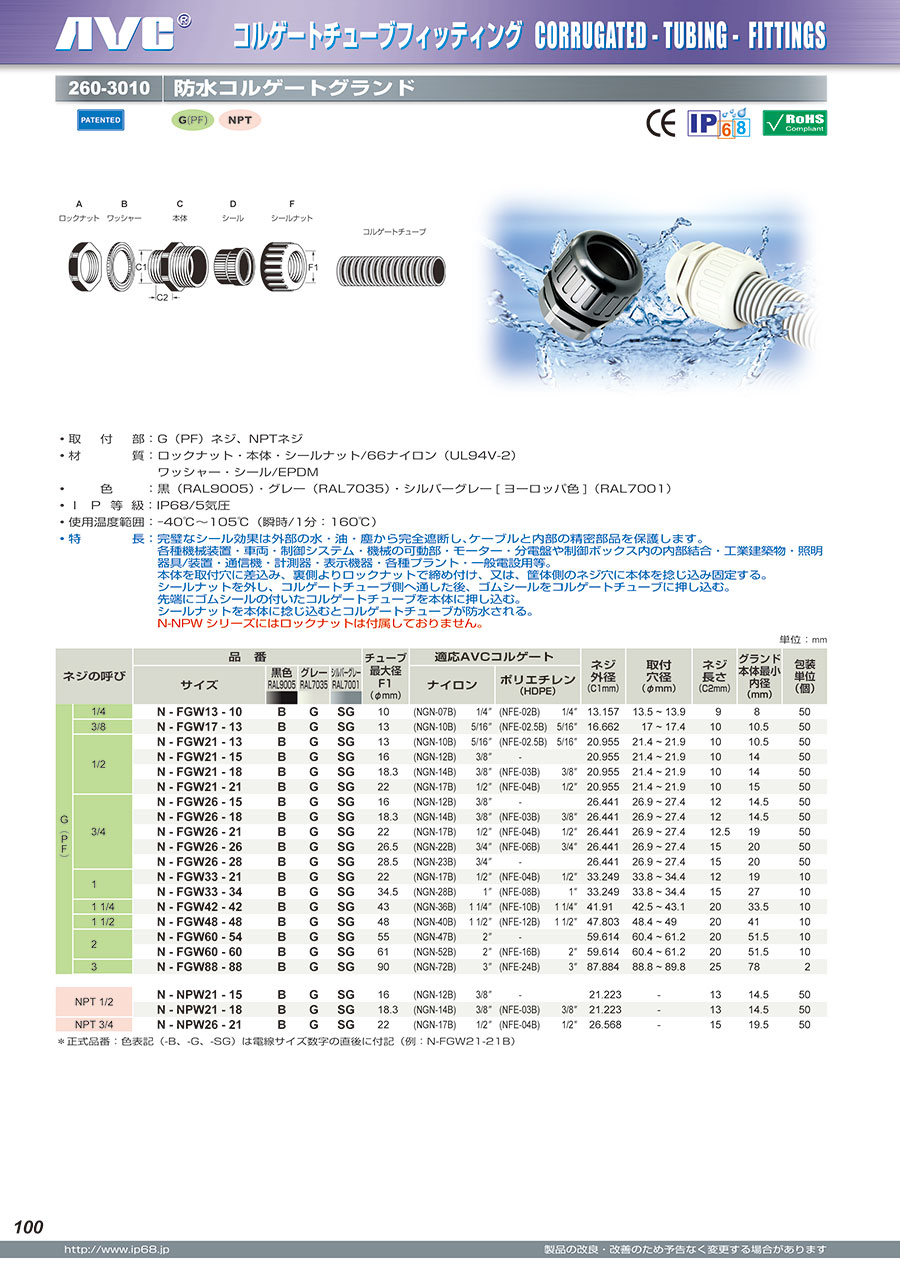

カタログ
