L型（90°エルボ）防水ナイロンコルゲートグランド【10個入り】
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,793円～9,040円特別価格
- 税込単価
- 5,272円～9,944円特別価格
遮断性が高く耐久性に富む防水ナイロンエルボコルゲートグランド。【特長】・コルゲ...
詳細情報を確認する- 本体材質
- 66ナイロン(UL94V-2)
- IP等級
- IP68/5気圧
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
防水ナイロンエルボコルゲートグランドの詳細
防水ナイロンエルボコルゲートグランド イメージ
防水ナイロンエルボコルゲートグランド 商品構造 イメージ
| ネジの呼び | 品番 | チューブ最大径 F1 （φmm） |
適応AVCコルゲートチューブ | 取付穴径 （φmm） |
ネジ長さ （C2mm） |
グランド本体最小内径 （mm） |
|
|---|---|---|---|---|---|---|---|
| G （PF） |
1/2 | N - FGW21 - E - 15B | 16 | (NGN-12B) 3/8" | 21.4 ～21.9 | 10 | 14 |
| N - FGW21 - E - 18B | 18.3 | (NGN-14B) 3/8" | 21.4 ～21.9 | 10 | 14 | ||
| N - FGW21 - E - 21B | 22 | (NGN-17B) 1/2" | 21.4 ～21.9 | 10 | 15 | ||
| 3/4 | N - FGW26 - E - 26B | 26.5 | (NGN-22B) 3/4" | 26.9 ～27.4 | 15 | 20 | |
| N - FGW26 - E - 28B | 28.5 | (NGN-23B) 3/4" | 26.9 ～27.4 | 15 | 20 | ||
| 1 | N - FGW33 - E - 34B | 34.5 | (NGN-28B) 1" | 33.8 ～34.4 | 15 | 27 | |
| 1 1/4 | N - FGW42 - E - 42B | 43 | (NGN-36B) 1 - 1/4" | 42.5 ～43.1 | 20 | 33.5 | |
製品仕様
- 取付部：G(PF)ネジ、メートルネジ、PGネジ
- 材質：ロックナット、本体、シールナット／66ナイロン（UL94V-2）／ワッシャー、シール／EPDM（UL94HB相当）
- 色：黒（RAL9005）、グレー（RAL7035）
- IP等級：IP68/5気圧
- 使用温度範囲：-40℃～105℃（瞬時/1分：160℃）
接続方法（防水）
- 1.本体を取付穴に差込み､裏側よりロックナットで締め付け､又は､筐体側のネジ穴に本体を捻じ込み固定します｡
- 2.シールナットを外し､コルゲートチューブ側へ通した後､ゴムシールをコルゲートチューブに押し込みます｡
- 3.先端にゴムシールの付いたコルゲートチューブを本体に押し込みます｡
- 4.シールナットを本体に捻じ込むとコルゲートチューブが防水されます｡
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,800円 ( 5,280円 ) | 7日目 |
4,793円 ( 5,272円 ) | 7日目 |
7,262円2,541円 ( 2,795円 ) | 在庫品1日目当日出荷可能 |
6,536円 ( 7,190円 ) | 7日目 |
9,040円 ( 9,944円 ) | 7日目 |
詳細情報
基本情報
遮断性が高く耐久性に富む防水ナイロンエルボコルゲートグランド。
【特長】
・コルゲートチューブ専用のライトアンゲルタイプのケーブルグランド。
・完璧なシール効果は外部の水・油・塵から完全遮断し、ケーブルと内部の精密部品を保護します。
・IP68の防水規格を取得。
・本体を取付穴に差込み、裏側よりロックナットで締め付け、又は、筐体側のネジ穴に本体を捻じ込み固定する。
・シールナットを外し、コルゲートチューブ側へ通した後、ゴムシールをコルゲートチューブに押し込む。
・先端にゴムシールの付いたコルゲートチューブを本体に押し込む。
・シールナットを本体に捻じ込むとコルゲートチューブが防水される。
【用途】
・各種機械装置・制御システム・機械の可動部・モーター・分電盤や制御ボックス内の内部結合・工業建築物・照明器具／装置・通信機・計測器・表示機器・各種プラント・一般電設用等。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

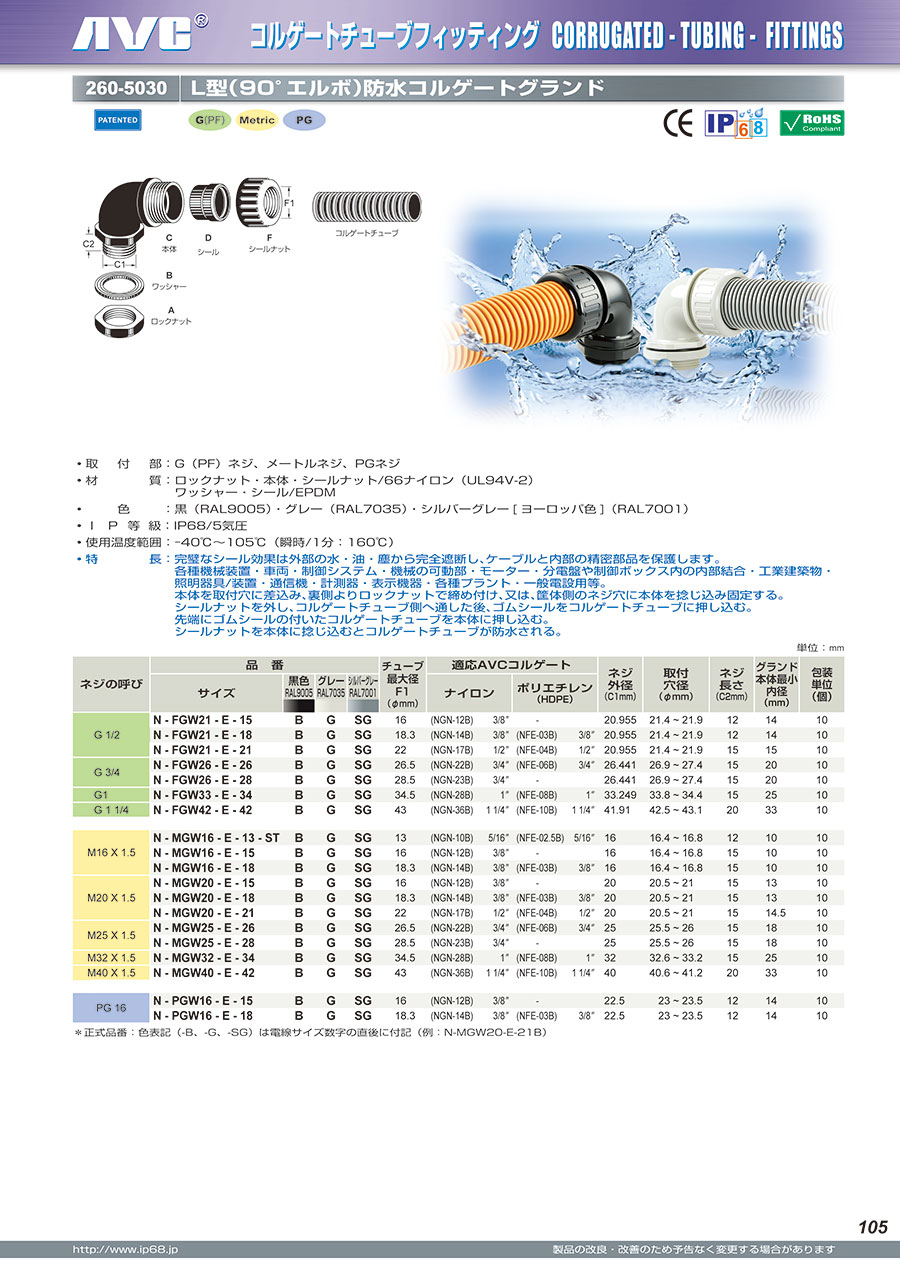

カタログ
