耐熱ケーブルグランド（A型）
- 通常単価(税別)
- 870円～2,282円特別価格
- 税込単価
- 957円～2,510円特別価格
通常出荷日：在庫品1日目当日出荷可能
国際防水等級IP68合格・水面下で使える耐熱150℃ケーブルグランド。【特長】・炉、ヒーター周辺等の高...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
商品外観
- 取付部：G（PF）ネジ、NPTネジ、ISO／メートルネジ
- 材質：ロックナット・本体・シールナット・ツメ／46ナイロンワッシャー・シール／シリコーン
- 色：グリーン
- IP等級：IP68／5気圧
- 使用温度範囲：-40～+150℃（瞬時／1分：180℃）
- 特長：短足型は取付ネジ部（C2）が短く､薄板用又はロックナットを使わず筐体のネジ穴への固定式として設計｡長足型は取付ネジ部（C2）が長く､厚板用として設計｡
A：ロックナット／B：ワッシャー／C：本体／D：シール／E：ツメ／F：シールナット
（単位：mm）
| シール 形状 | ネジの 呼び | 品番 | 適応電線 サイズ （mm） | 取付 穴径 （φmm） | ネジ長 （C2mm） | スパナ サイズ A部/F部 | グランド 本体最小 内径 | |
|---|---|---|---|---|---|---|---|---|
| A型 | G （PF） | 3/8 | FGA17-10GN-SH | 10～6 | 17.0～17.4 | 10 | 22/22 | 10.5 |
（単位：mm）
| シール 形状 | ネジの 呼び | 品番 | 適応電線 サイズ （mm） | 取付 穴径 （φmm） | ネジ長 （C2mm） | スパナ サイズ A部/F部 | グランド 本体最小 内径 | |
|---|---|---|---|---|---|---|---|---|
| A型 | 短足型 | M16×1.5 | MG16A-10GN-ST-SH | 10～6 | 16.4～16.8 | 10 | 22/22 | 10.5 |
| M20×1.5 | MG20A-14GN-ST-SH | 14～9 | 20.5～21.0 | 10 | 27/27 | 14 | ||
| M25×1.5 | MG25A-18GN-ST-SH | 18～14 | 25.5～26.0 | 10 | 33/33 | 19 | ||
| M32×1.5 | MG32A-25GN-ST-SH | 25～18 | 32.6～33.2 | 11 | 41/42 | 25 | ||
| 長足型 | M12×1.5 | MG12A-05GN-SH | 5.3～3 | 12.4～12.8 | 9 | 18/19 | 7.8 | |
| MG12A-08GN-SH | 7.8～4.5 | 12.4～12.8 | 9 | 18/19 | 7.8 | |||
| M20×1.5 | MG20AM-11GN-SH | 11～7 | 20.5～21.0 | 15 | 24/24 | 12.5 | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
870円565円 ( 622円 ) | 在庫品1日目当日出荷可能 |
925円 ( 1,018円 ) | 在庫品1日目当日出荷可能 |
1,140円 ( 1,254円 ) | 在庫品1日目当日出荷可能 |
1,230円 ( 1,353円 ) | 在庫品1日目当日出荷可能 |
1,242円 ( 1,366円 ) | 在庫品1日目当日出荷可能 |
2,282円 ( 2,510円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
国際防水等級IP68合格・水面下で使える耐熱150℃ケーブルグランド。
【特長】
・炉、ヒーター周辺等の高温雰囲気で有効です
・完璧なシール効果は外部の水・油・塵から完全遮断し、内部の精密部品を保護します
【用途】
・小型モータ・センサ・検出ヘッド・計測器・パネル等の電線取り出し口や狭いスペースでの電線取り出し口に最適
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

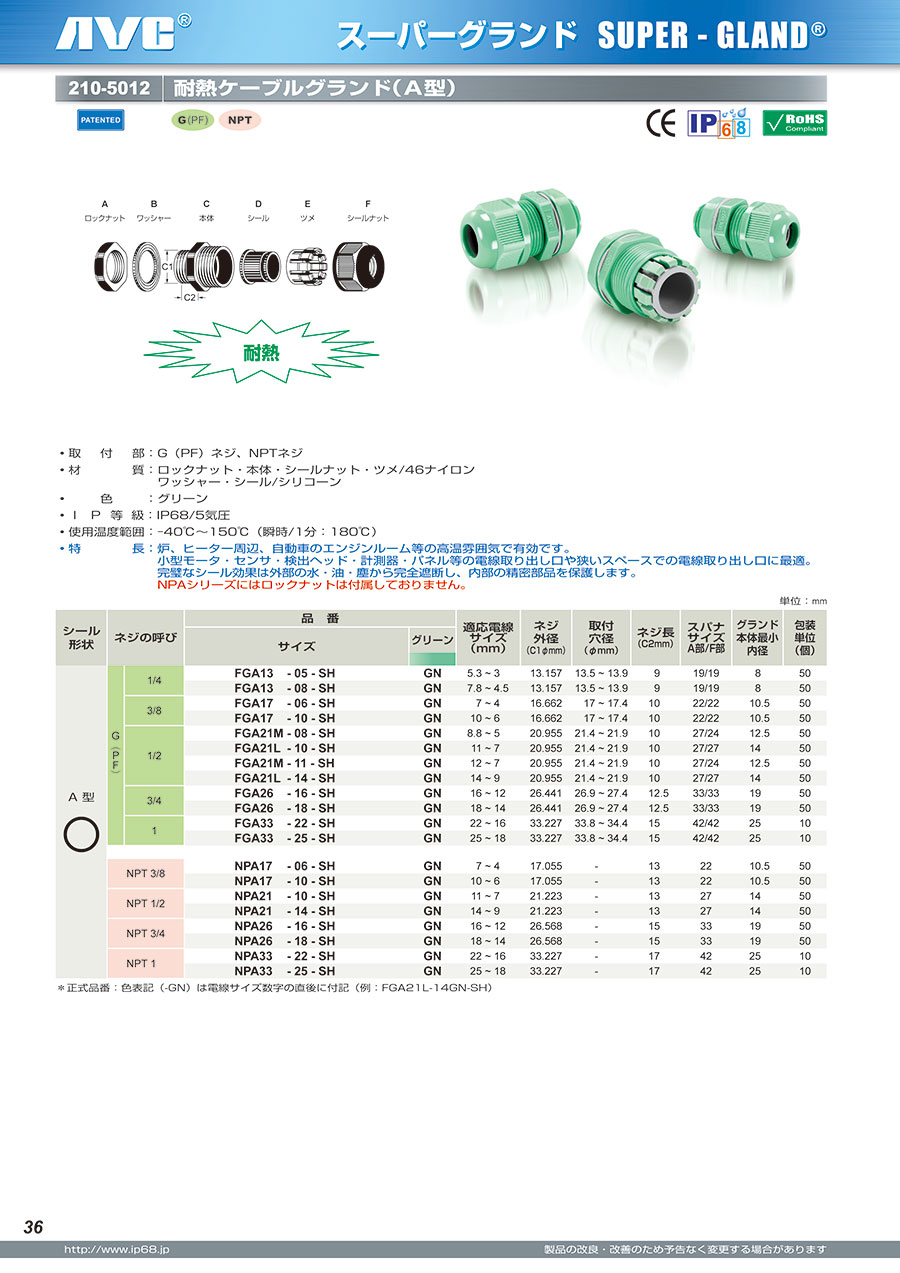

カタログ
商品担当おすすめ
耐熱ケーブルグランド（A型）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q締付トルク値は？
A
メーカー発行の参考値が記載された資料がございます。
