日本エイ・ヴィー・シー

メタルケーブルグランド【1～10個入り】

Name: メタルケーブルグランド【1～10個入り】
Brand: 日本エイ・ヴィー・シー
SKU: 222000539935
Rating: 5 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 1,244円～39,915円特別価格

税込単価: 1,368円～43,907円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本エイ・ヴィー・シー

ナイロンケーブルグランド(単穴)A型

4.6

通常価格(税別)： 251円 (税込価格：276円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本エイ・ヴィー・シー

EMCメタルケーブルグランド

通常価格(税別)： 1,354円 (税込価格：1,489円)

通常出荷日：在庫品1日目

【特長】・特殊なクランプ機構（手締めで十分なシール性）・国際防水等級IP68／...

詳細情報を確認する

シール形状
A型
色詳細
光沢シルバー
本体材質
真鍮・ニッケル鍍金
IP等級
IP68/5気圧

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

メタルケーブルグランドの特長

メタルケーブルグランドのイメージ図

金属製なので耐薬品・耐熱・耐候・耐衝撃性に優れている｡完璧なシール効果は外部の水・油・塵から完全遮断し､内部の精密部品を保護。アイディアルなツメ（A型）は軽い締め付けで抜群のクランプ力を発揮。

取付部：G(PF)ネジ、メートルネジ
材質：ロックナット・本体・シールナット/真鍮・ニッケル鍍金
材質：ツメ/66ナイロン（UL94V-2）、ワッシャー・シール/EPDM（UL94HB相当）
色：光沢シルバー
IP等級：IP68/5気圧
使用温度範囲：-40～+105℃（瞬時／1分：160℃）

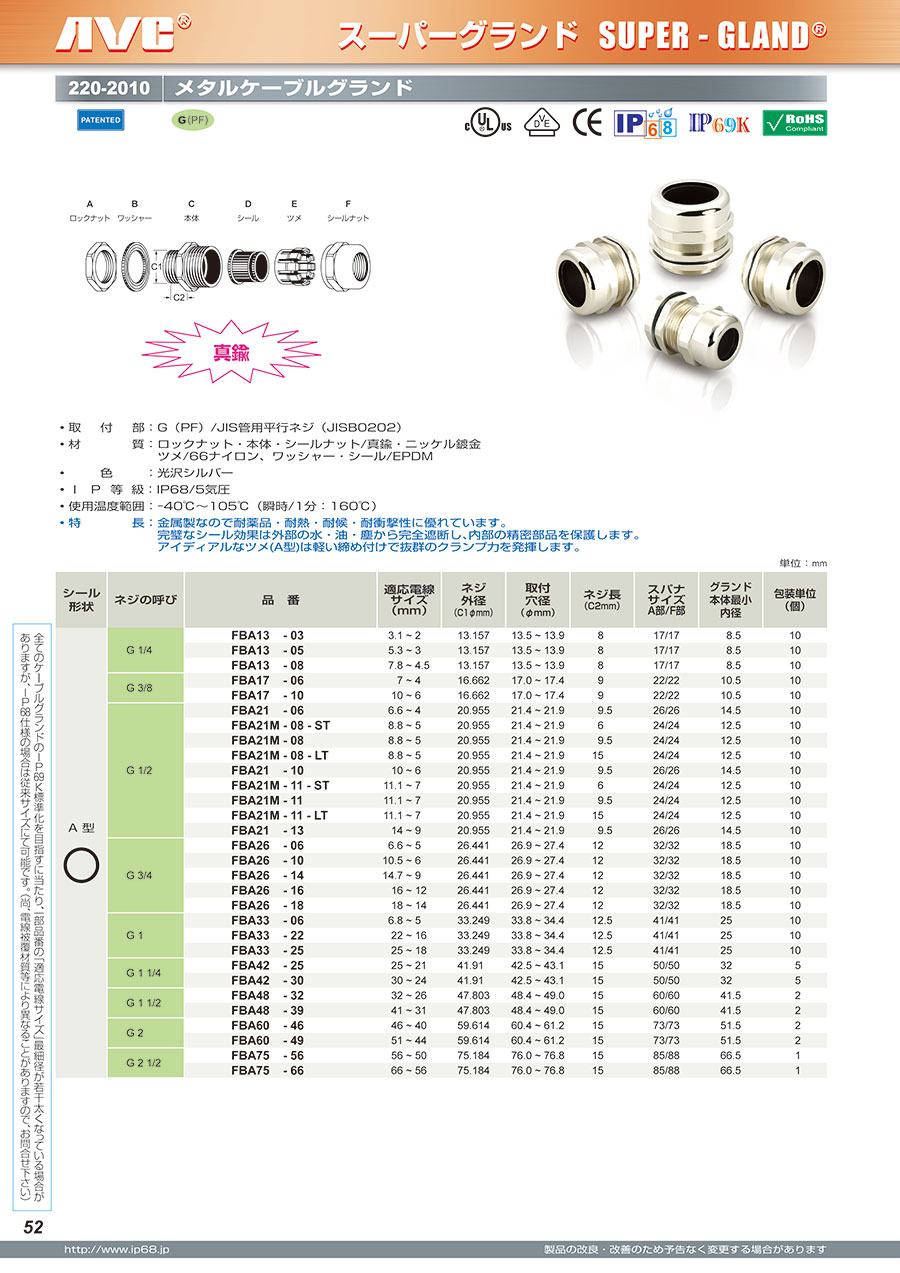

メタルケーブルグランドの寸法

メタルケーブルグランドの構造

（単位：mm）

全てのケーブルグランドのIP69K標準化を目指すに当たり、一部品番の「適応電線サイズ」最細径が若干太くなっている場合がありますが、IP68仕様の場合は従来サイズにて可能です。(なお、電線被覆材質等により異なることがあります）

シール形状	ネジの呼び	品番	適応電線サイズ（mm）	取付穴径（C1φmm）	ネジ長（C2mm）	スパナサイズ A部/F部	グランド本体最小内径
シール形状	ネジの呼び	真鍮/ニッケル鍍金	適応電線サイズ（mm）	取付穴径（C1φmm）	ネジ長（C2mm）	スパナサイズ A部/F部	グランド本体最小内径
A型	G 1/4	FBA13-05	5.3～3	13.5〜13.9	8	17/17	8.5
	G 1/4	FBA13-08	7.8～4.5	13.5～13.9	8	17/17	8.5
	G 3/8	FBA17-06	7～4	17.0～17.4	9	22/22	10.5
	G 3/8	FBA17-10	10～6	17.0～17.4	9	22/22	10.5
	G 1/2	FBA21-10	10～6	21.4～21.9	10	26/26	14.5
	G 1/2	FBA21-13	14～9	21.4～21.9	10	26/26	14.5
	G 3/4	FBA26-16	16～12	26.9～27.4	12	32/32	18.5
	G 3/4	FBA26-18	18～14	26.9～27.4	12	32/32	18.5
	G 1	FBA33-22	22～16	33.8～34.4	12.5	41/41	25
	G 1	FBA33-25	25～18	33.8～34.4	12.5	41/41	25
	G 1 1/4	FBA42-25	25～21	42.5～43.1	15	50/50	32
	G 1 1/4	FBA42-30	30～24	42.5～43.1	15	50/50	32

シール形状	ネジの呼び	品番	適応電線サイズ（mm）	取付穴径（C1φmm）	ネジ長（C2mm）	スパナサイズ A部/F部	グランド本体最小内径
シール形状	ネジの呼び	真鍮/ニッケル鍍金	適応電線サイズ（mm）	取付穴径（C1φmm）	ネジ長（C2mm）	スパナサイズ A部/F部	グランド本体最小内径
A型	M12×1.5	MBA12-05	5.3～3	12.4～12.8	8	17/17	8.5
	M12×1.5	MBA12-08	7.8～4.5	12.4～12.8	8	17/17	8.5
	M16×1.5	MBA16-06	7～4	16.4～16.8	9	22/22	10.5
	M16×1.5	MBA16-10	10～6	16.4～16.8	9	22/22	10.5
	M20×1.5	MBA20-10	10～6	20.5～21.0	10	26/26	14.5
	M20×1.5	MBA20-13	14～9	20.5～21.0	10	26/26	14.5
	M25×1.5	MBA25-16	16～12	25.5～26.0	12	32/32	18.5
	M25×1.5	MBA25-18	18～14	25.5～26.0	12	32/32	18.5
	M32×1.5	MBA32-22	22～16	32.6～33.2	12.5	41/41	25
	M32×1.5	MBA32-25	25～18	32.6～33.2	12.5	41/41	25
	M40×1.5	MBA40-25	25～21	40.6～41.2	15	50/50	32
	M40×1.5	MBA40-30	30～24	40.6～41.2	15	50/50	32
	M50×1.5	MBA50-32	32～26	50.6～51.2	15	60/60	41.5
	M50×1.5	MBA50-39	41～31	50.6～51.2	15	60/60	41.5
	M63×1.5	MBA63-46	46～40	63.8～64.6	15	73/73	51.5
	M63×1.5	MBA63-49	51～44	63.8～64.6	15	73/73	51.5
	M75×2	MBA75-56	56～50	75.8～76.6	15	85/88	66.5
	M75×2	MBA75-66	66～56	75.8～76.6	15	85/88	66.5

型番リスト

表示件数

型番

種類

形状

使用ケーブル外径

ネジ規格

ネジサイズ

材質

色

保護機能(耐環境性)

代表規格

ネジ大きさ

適応電線サイズ

(mm)

取付穴径

(mm)

ネジ長

(mm)

スパナサイズロック部/シール部

グランド本体最小内径

(mm)

適応規格

特長

RoHS?

最小発注数量

ケーブルグランド

一体型

Φ5.3～3

G(PF)ネジ

G(PF) 1/4"

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ13.5 ～13.9

17/17

8.5

VDE

耐熱

1個

ケーブルグランド

一体型

Φ7.8～4.5

G(PF)ネジ

G(PF) 1/4"

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ13.5 ～13.9

17/17

8.5

VDE

耐熱

1パック

10個入り

ケーブルグランド

一体型

Φ7～4

G(PF)ネジ

G(PF) 3/8"

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ17 ～17.4

22/22

10.5

VDE

耐熱

1パック

10個入り

ケーブルグランド

一体型

Φ10～6

G(PF)ネジ

G(PF) 3/8"

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ17 ～17.4

22/22

10.5

VDE

耐熱

1パック

10個入り

ケーブルグランド

一体型

Φ10～6

G(PF)ネジ

G(PF) 1/2"

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ21.4 ～21.9

9.5

26/26

14.5

VDE

耐熱

1個

ケーブルグランド

一体型

Φ14～9

G(PF)ネジ

G(PF) 1/2"

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ21.4 ～21.9

9.5

26/26

14.5

VDE

耐熱

1個

ケーブルグランド

一体型

Φ16～12

G(PF)ネジ

G(PF) 3/4"

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ26.9 ～27.4

32/32

18.5

VDE

耐熱

1パック

10個入り

ケーブルグランド

一体型

Φ18～14

G(PF)ネジ

G(PF) 3/4"

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ26.9 ～27.4

32/32

18.5

VDE

耐熱

1パック

10個入り

ケーブルグランド

一体型

Φ22～16

G(PF)ネジ

G(PF) 1"

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ33.8 ～34.4

12.5

41/41

VDE

耐熱

1パック

10個入り

ケーブルグランド

一体型

Φ25～18

G(PF)ネジ

G(PF) 1"

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ33.8 ～34.4

12.5

41/41

VDE

耐熱

1パック

10個入り

ケーブルグランド

一体型

Φ25～21

G(PF)ネジ

G(PF) 1 1/4"

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ42.5 ～43.1

50/50

VDE

耐熱

1パック

5個入り

ケーブルグランド

一体型

Φ5.3～3

Mネジ

M12×1.5

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ12.4 ～12.8

17/17

VDE

耐熱

1パック

10個入り

ケーブルグランド

一体型

Φ7.8～4.5

Mネジ

M12×1.5

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ12.4 ～12.8

17/17

VDE

耐熱

1パック

10個入り

ケーブルグランド

一体型

Φ7～4

Mネジ

M16×1.5

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ16.4 ～16.8

22/22

10.5

VDE

耐熱

1パック

10個入り

ケーブルグランド

一体型

Φ10～6

Mネジ

M20×1.5

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ20.5 ～21

9.5

26/26

14.5

VDE

耐熱

1個

ケーブルグランド

一体型

Φ14～9

Mネジ

M20×1.5

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ20.5 ～21

9.5

26/26

14.5

VDE

耐熱

1個

ケーブルグランド

一体型

Φ16～12

Mネジ

M25×1.5

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ25.5 ～26

32/32

18.5

VDE

耐熱

1パック

10個入り

ケーブルグランド

一体型

Φ18～14

Mネジ

M25×1.5

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ25.5 ～26

32/32

18.5

VDE

耐熱

1パック

10個入り

ケーブルグランド

一体型

Φ22～16

Mネジ

M32×1.5

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ32.6 ～33.2

12.5

41/41

VDE

耐熱

1パック

10個入り

ケーブルグランド

一体型

Φ25～18

Mネジ

M32×1.5

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ32.6 ～33.2

12.5

41/41

VDE

耐熱

1パック

10個入り

ケーブルグランド

一体型

Φ25～21

Mネジ

M40×1.5

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ40.6 ～41.2

50/50

VDE

耐熱

1パック

5個入り

ケーブルグランド

一体型

Φ30～24

Mネジ

M40×1.5

金属

その他

防水性 / 耐候性 / 耐薬品性 / その他

CE / UL / CUL

Φ40.6 ～41.2

50/50

VDE

耐熱

1パック

5個入り

通常単価(税別) (税込単価)	通常出荷日

1,244円 ( 1,368円 )	在庫品1日目当日出荷可能
7,777円 ( 8,555円 )	在庫品1日目当日出荷可能
11,140円 ( 12,254円 )	在庫品1日目当日出荷可能
11,140円 ( 12,254円 )	在庫品1日目当日出荷可能
2,368円 ( 2,605円 )	在庫品1日目当日出荷可能
2,368円 ( 2,605円 )	在庫品1日目当日出荷可能
21,188円 ( 23,307円 )	在庫品1日目当日出荷可能
21,188円 ( 23,307円 )	在庫品1日目当日出荷可能
32,539円 ( 35,793円 )	7日目
32,539円29,285円 ( 32,214円 )	7日目
39,915円35,923円 ( 39,515円 )	7日目
7,777円 ( 8,555円 )	7日目
7,777円 ( 8,555円 )	在庫品1日目当日出荷可能
11,140円 ( 12,254円 )	在庫品1日目当日出荷可能
2,368円 ( 2,605円 )	在庫品1日目当日出荷可能
2,368円 ( 2,605円 )	在庫品1日目当日出荷可能
20,988円17,839円 ( 19,623円 )	在庫品1日目当日出荷可能
21,188円 ( 23,307円 )	在庫品1日目当日出荷可能
32,539円29,285円 ( 32,214円 )	7日目
32,539円 ( 35,793円 )	在庫品1日目当日出荷可能
39,915円35,923円 ( 39,515円 )	7日目
39,915円 ( 43,907円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・特殊なクランプ機構（手締めで十分なシール性）
・国際防水等級IP68／50m合格
・ケーブル径の適応が広い
・金属製なので耐薬品・耐熱・耐候・耐衝撃性に優れています
・取付ネジ部も国際規格に対応（JIS・PG・NPT）
・完璧なシール効果は外部の水・油・塵から完全遮断し、内部の精密部品を保護します
・アイディアルなツメ（A型）は軽い締め付けで抜群のクランプ力を発揮します
【用途】
・LED照明、監視カメラ、測定機器、センサー機器のケーブル固定に最適
・炉、ヒーター周辺等の高温雰囲気で有効
