日本エイ・ヴィー・シー

ナイロンコルゲートグランド【10～50個入り】

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 3,984円～18,207円

税込単価: 4,382円～20,028円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本エイ・ヴィー・シー

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本エイ・ヴィー・シー

通常出荷日：7 日目

非防水型コルゲート接続グランド。【特長】・使用温度：-40～105℃・無機酸類...

種類
ケーブルグランド
形状
フレキ・コルゲート型
ネジ規格
G(PF)ネジ
材質
樹脂
色
黒
保護機能(耐環境性)
防水性 / 難燃性
代表規格
CE
本体材質
66ナイロン(UL94V-2)
IP等級
IP54

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ナイロンコルゲートグランドの特長

ナイロンコルゲートグランドのイメージ図

無機酸類・無機アルカリ類・有機溶剤類・その他油類に優れた66ナイロン製で､UL94V-2の難燃性をもち､粉塵の侵入を防ぎ､ケーブルと内部を保護します｡本体を取付穴に差込み､裏側よりロックナットで締め付け､又は､筐体側のネジ穴に本体を捻じ込み固定します｡次にシールナットを外し､コルゲートチューブ側へ通した後､ツメをコルゲートチューブにロックし本体に押し込み、シールナットを本体に捻じ込むとコルゲートチューブが固定されます｡

取付部：G(PF)ネジ
材質：ロックナット・本体・ツメ・シールナット/66ナイロン(UL94V-2)
色：黒(RAL9005)
使用温度範囲：-40～+105℃（瞬時/1分：160℃）

ナイロンコルゲートグランドの寸法

ナイロンコルゲートグランドの構造

ネジの呼び		品番	チューブ最大径 F1 (φmm)	適応AVC コルゲートチューブ	ネジ外径 (C1mm)	取付穴径 (φmm)	ネジ長さ (C2mm)	グランド本体最小内径 (mm)
G (PF)	1/4	N-FGN13-10B	10	(NGN-07B)1/4"	13.157	13.5～13.9	9	8
	3/8	N-FGN17-13B	13	(NGN-10B)5/16"	16.662	17～17.4	10	10.5
	1/2	N-FGN21-15B	16	(NGN-12B)3/8"	20.955	21.4～21.9	10	14
		N-FGN21-18B	18.3	(NGN-14B)3/8"	20.955	21.4～21.9	10	14
		N-FGN21-21B	22	(NGN-17B)1/2"	20.955	21.4～21.9	10	15
	3/4	N-FGN26-26B	26.5	(NGN-22B)3/4"	26.441	26.9～27.4	15	20
	3/4	N-FGN26-28B	28.5	(NGN-23B)3/4"	26.441	26.9～27.4	15	20
	1	N-FGN33-34B	34.5	(NGN-28B)1"	33.249	33.8～34.4	15	27
	1 - 1/4	N-FGN42-42B	43	(NGN-36B)1 - 1/4"	41.91	42.5～43.1	20	33.5
	1 - 1/2	N-FGN48-48B	48	(NGN-40B)1 - 1/2"	47.803	48.4～49	20	41

型番リスト

表示件数

型番

ネジサイズ

取付穴径

(mm)

ネジ長

(mm)

グランド本体最小内径

(mm)

チューブ最大径

(φmm)

適応AVCコルゲート

RoHS?

最小発注数量

G(PF) 1/4"	Φ13.5 ～13.9	9	8	10	(NGN-07B) 1/4"	10	1パック 50個入り
G(PF) 3/8"	Φ17 ～17.4	10	10.5	13	(NGN-10B) 5/16"	10	1パック 50個入り
G(PF) 1/2"	Φ21.4 ～21.9	10	14	16	(NGN-12B) 3/8"	10	1パック 10個入り
G(PF) 1/2"	Φ21.4 ～21.9	10	14	18.3	(NGN-14B) 3/8"	10	1パック 50個入り
G(PF) 1/2"	Φ21.4 ～21.9	10	15	22	(NGN-17B) 1/2"	10	1パック 50個入り
G(PF) 3/4"	Φ26.9 ～27.4	15	20	26.5	(NGN-22B) 3/4"	10	1パック 50個入り
G(PF) 3/4"	Φ26.9 ～27.4	15	20	28.5	(NGN-23B) 3/4"	10	1パック 50個入り
G(PF) 1"	Φ33.8 ～34.4	15	27	34.5	(NGN-28B) 1"	10	1パック 10個入り
G(PF) 1 1/4"	Φ42.5 ～43.1	20	33.5	43	(NGN-36B) 1 1/4"	10	1パック 10個入り
G(PF) 1 1/2"	Φ48.4 ～49	20	41	48	(NGN-40B) 1 1/2"	10	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

7,930円 ( 8,723円 )	在庫品1日目当日出荷可能
5,800円 ( 6,380円 )	在庫品1日目当日出荷可能
3,984円 ( 4,382円 )	在庫品1日目当日出荷可能
11,010円 ( 12,111円 )	7日目
8,600円 ( 9,460円 )	在庫品1日目当日出荷可能
18,207円 ( 20,028円 )	7日目
10,800円 ( 11,880円 )	在庫品1日目当日出荷可能
4,919円 ( 5,411円 )	在庫品1日目当日出荷可能
6,743円 ( 7,417円 )	在庫品1日目当日出荷可能
9,977円 ( 10,975円 )	7日目

詳細情報

基本情報

基本情報

非防水型コルゲート接続グランド。
【特長】
・使用温度：-40～105℃
・無機酸類・無機アルカリ類・有機溶剤類・その他油類に優れた66ナイロン製で、UL94V-2の難燃性をもち、粉塵の侵入を防ぎ、ケーブルと内部の精密部品を保護します
・他メーカーのコルゲートにも使用可能
【用途】
・各種機械装置・制御システム・機械の可動部・モーター・分電盤や制御ボックス内の内部結合・工業建築物・照明器具／装置・通信機・計測器・表示機器・各種プラント・一般電設用等

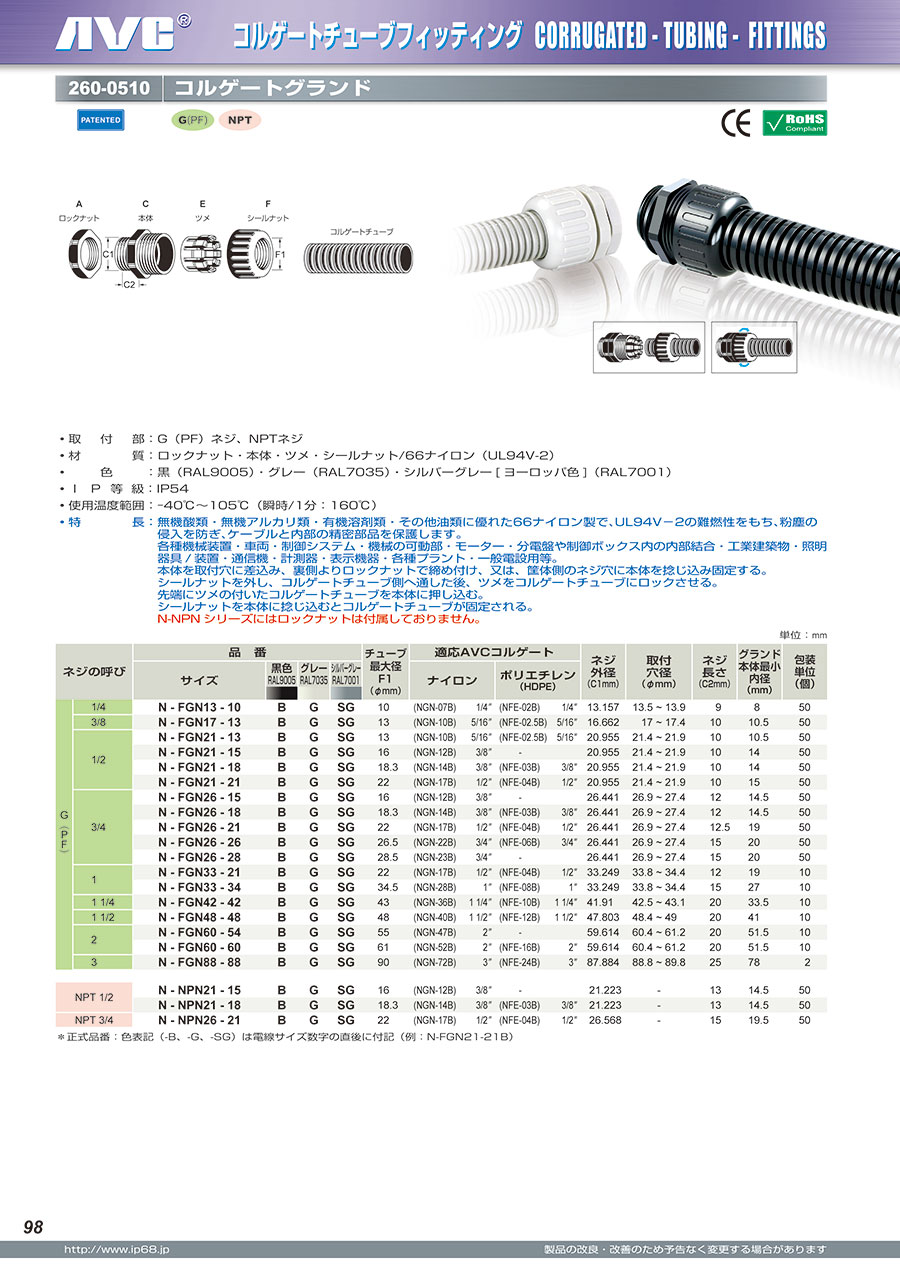

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
