日本エイ・ヴィー・シー

ステンレスケーブルグランド【1～10個入り】

Name: ステンレスケーブルグランド【1～10個入り】
Brand: 日本エイ・ヴィー・シー
SKU: 222000539777
Rating: 4 (1 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 4,765円～102,095円特別価格

税込単価: 5,242円～112,305円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本エイ・ヴィー・シー

ナイロンケーブルグランド(単穴)A型

4.6

通常価格(税別)： 251円 (税込価格：276円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本エイ・ヴィー・シー

耐薬・耐油ケーブルグランドメートルネジ

通常価格(税別)： 892円 (税込価格：981円)

通常出荷日：在庫品1日目

特殊なクランプ機構（手締めで十分なシール性）でケーブル径の適応が広いケーブルグ...

詳細情報を確認する

種類
ケーブルグランド
形状
一体型
ネジ規格
G(PF)ネジ
材質
金属
色
その他
保護機能(耐環境性)
防水性 / 耐候性 / 耐薬品性
代表規格
CE / UL / CUL
シール形状
A型
色詳細
光沢シルバー
適応規格
VDE
本体材質
ステンレス(SUS303)
IP等級
IP68/5気圧

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図と製品仕様

取付部: G（PF）ネジ、NPTネジ
材質: ロックナット・本体・シールナット/ステンレス（SUS303）ツメ/66ナイロン、ワッシャー・シール/EPDM
色: 光沢シルバー
IP等級: IP68/5気圧
使用温度範囲: -40～+105℃（瞬時/1分: 160℃）

単位: mm

シール形状	ネジの呼び	品番	適応電線サイズ (mm)	ネジ外径 (C1φmm)	取付穴径 (φmm)	ネジ長 (C2mm)	スパナサイズ A部/F部	グランド本体最小内径
A型	G1/4	FSA13-05	5.3～3	13.157	13.5～13.9	8	17/17	8.5
	G1/4	FSA13-08	7.8～4.5	13.157	13.5～13.9	8	17/17	8.5
	G3/8	FSA17-06	7～4	16.662	17.0～17.4	9	22/22	10.5
	G3/8	FSA17-10	10～6	16.662	17.0～17.4	9	22/22	10.5
	G1/2	FSA21-10	10～6	20.955	21.4～21.9	9.5	26/26	14.5
	G1/2	FSA21-13	14～9	20.955	21.4～21.9	9.5	26/26	14.5
	G3/4	FSA26-16	16～12	26.441	26.9～27.4	12	32/32	18.5
	G3/4	FSA26-18	18～14	26.441	26.9～27.4	12	32/32	18.5
	G1	FSA33-22	22～16	33.249	33.8～34.4	12.5	41/41	25
	G1	FSA33-25	25～18	33.249	33.8～34.4	12.5	41/41	25

*正式品番: 色表記（-B、-G、-SG）は電線サイズ数字の直後に付記

開発秘話

台湾で製造品ですが改良を重ね、IP６８の取得、及びゆるみの解消に結びつく事が出来ました。
日本での販売実績を年を重ねる毎に増えており、品質の向上に日々努めております。

型番リスト

表示件数

型番

使用ケーブル外径

ネジサイズ

取付穴径

(mm)

ネジ長

(mm)

スパナサイズロック部/シール部

グランド本体最小内径

(mm)

RoHS?

最小発注数量

Φ5.3～3	G(PF) 1/4"	Φ13.5 ～13.9	8	17/17	8.5	10	1個
Φ7.8～4.5	G(PF) 1 1/4"	Φ13.5 ～13.9	8	17/17	8.5	10	1個
Φ7～4	G(PF) 3/8"	Φ17 ～17.4	9	22/22	10.5	10	1パック 10個入り
Φ10～6	G(PF) 3/8"	Φ17 ～17.4	9	22/22	10.5	10	1個
Φ10～6	G(PF) 1/2"	Φ21.4 ～21.9	9.5	26/26	14.5	10	1パック 10個入り
Φ14～9	G(PF) 1/2"	Φ21.4 ～21.9	9.5	26/26	14.5	10	1個
Φ16～12	G(PF) 3/4"	Φ26.9 ～27.4	12	32/32	18.5	10	1パック 10個入り
Φ18～14	G(PF) 3/4"	Φ26.9 ～27.4	12	32/32	18.5	10	1個
Φ22～16	G(PF) 1"	Φ33.8 ～34.4	12.5	41/41	25	10	1パック 10個入り
Φ25～18	G(PF) 1"	Φ33.8 ～34.4	12.5	41/41	25	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,765円 ( 5,242円 )	在庫品1日目当日出荷可能
4,765円2,382円 ( 2,620円 )	在庫品1日目当日出荷可能
42,195円 ( 46,415円 )	7日目
5,542円 ( 6,096円 )	在庫品1日目当日出荷可能
53,433円 ( 58,776円 )	在庫品1日目当日出荷可能
7,131円 ( 7,844円 )	在庫品1日目当日出荷可能
70,174円 ( 77,191円 )	在庫品1日目当日出荷可能
9,385円 ( 10,324円 )	在庫品1日目当日出荷可能
102,095円 ( 112,305円 )	7日目
13,748円 ( 15,123円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

特殊なクランプ機構（手締めで十分なシール性）でケーブル径の適応が広いケーブルグランド。
【特長】
・金属製なので耐薬品・耐熱・耐候・耐衝撃性に優れています
・完璧なシール効果は外部の水・油・塵から完全遮断し、内部の精密部品を保護します
・アイディアルなツメ（A型）は軽い締め付けで抜群のクランプ力を発揮します
【用途】
・屋外用通信器・制御盤・工作機械・LED照明等に使用するケーブルの防水・防塵に適合

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

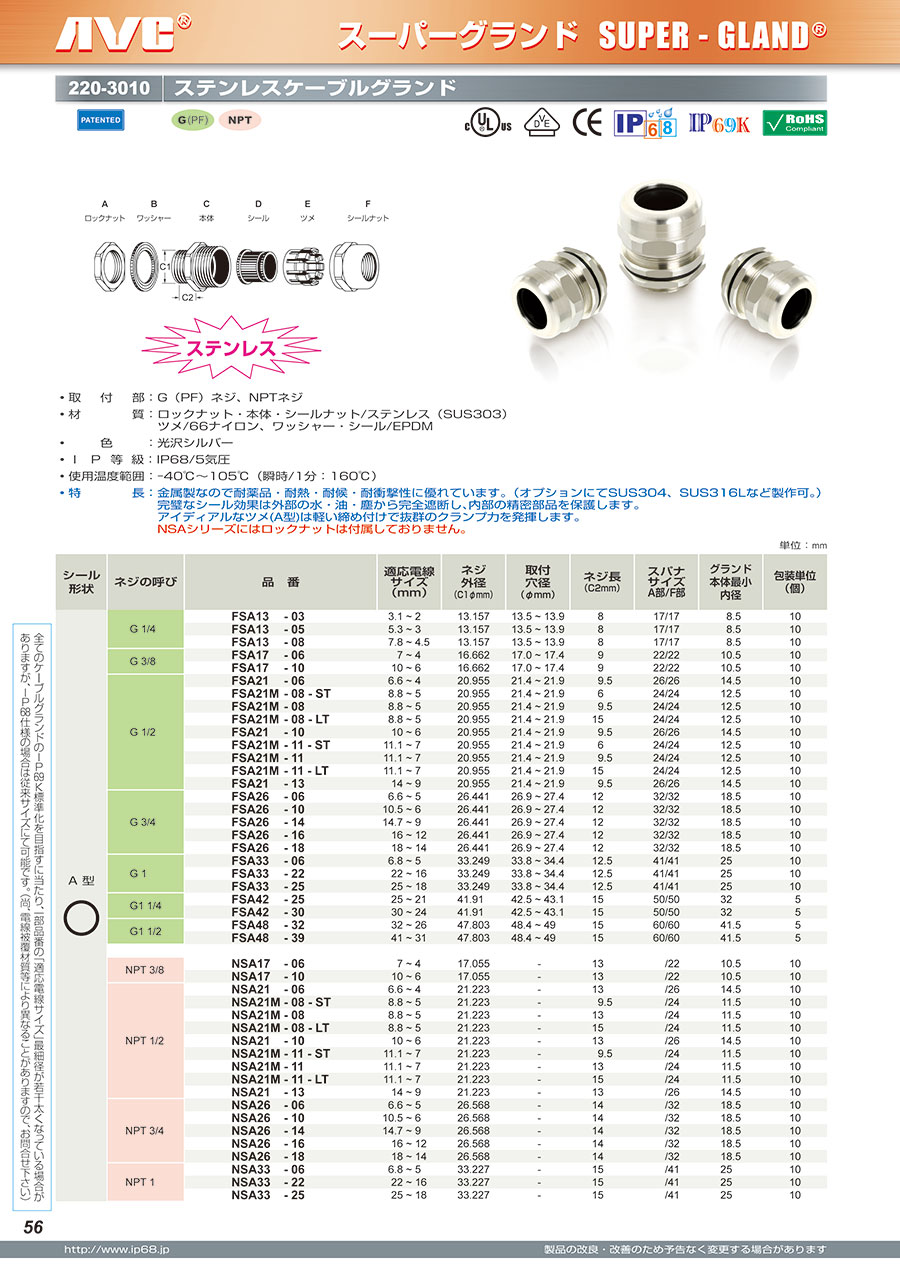

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレスケーブルグランドのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

装置の配線に使用

満足度：4.02020/02/14

ステンレス製の操作ボックスの配線取り出し口に、このケーブルグランド（FSA17-10）を使用しました。薬品などを扱う環境...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q締付トルク値の参考値はありますか？

参考値としての設定はございます。カタログにも掲載。
