EMCメタルケーブルグランド

Name: EMCメタルケーブルグランド
Brand: 日本エイ・ヴィー・シー
SKU: 222000539676
Rating: 3 (1 reviews)

カタログ |

一部SALE 2026/03/31まで
当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 1,354円～13,341円特別価格

税込単価: 1,489円～14,675円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本エイ・ヴィー・シー

メタルケーブルグランド

通常価格(税別)： 1,244円 (税込価格：1,368円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本エイ・ヴィー・シー

ステンレスケーブルグランド

通常価格(税別)： 4,765円 (税込価格：5,242円)

通常出荷日：在庫品1日目

国際防水等級IP68合格・水面下で使える真鍮製EMC対策ケーブルグランド。【特...

詳細情報を確認する

種類
ケーブルグランド
形状
シールド型
ネジ規格
Mネジ
材質
金属
色
その他
保護機能(耐環境性)
防水性 / 耐候性 / 耐薬品性 / その他
代表規格
CE
シール形状
A型
色詳細
光沢シルバー
本体材質
真鍮・ニッケル鍍金
IP等級
IP68/5気圧
特長
耐熱

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

商品外観

断面図

分解図

取付部：G（PF）ネジ、メートルネジ
材質：ロックナット・本体・シールドリング・シールナット／真鍮・ニッケル鍍金、ツメ／66ナイロン（UL94V-2）、ワッシャー・シール／EPDM
色：光沢シルバー
IP等級：IP68／5気圧
使用温度範囲：-40～+105℃（瞬時／1分：160℃）

A：ロックナット／B：ワッシャー／C：本体／C1：シールドリング／D：シール／E：ツメ／F：シールナット

（単位：mm）

シール形状	ネジの呼び	品番	適応電線サイズ（mm）	ネジ外径（C1φmm）	取付穴径（φmm）	ネジ長（C2mm）	スパナサイズ A部/F部	グランド本体最小内径
A型	G 3/8	EMC - FBA17 - 06	7～4	16.662	17.0～17.4	9	22/22	10.5
	G 1/2	EMC - FBA21M - 08	8.8～5	20.955	21.4～21.9	9.5	24/24	12.5
	G2	EMC - FBA60 - 49	51～44	59.614	60.4～61.2	15	73/73	51.5
	M12×1.5	EMC - MBA12 - 05	5.3～3	12	12.4～12.8	8	17/17	8
	M12×1.5	EMC - MBA12 - 08	8～4.5	12	12.4～12.8	8	17/17	8
	M16×1.5	EMC - MBA16 - 10	10～6	16	16.4～16.8	9	22/22	10.5
	M20×1.5	EMC - MBA20M - 11	11～7	20	20.5～21.0	9.5	24/24	12.5
	M20×1.5	EMC - MBA20 - 13	14～9	20	20.5～21.0	9.5	26/26	14.5
	M25×1.5	EMC - MBA25 - 18	18～14	25	25.5～26.0	12	32/32	18.5
	M32×1.5	EMC - MBA32 - 25	25～18	32	32.6～33.2	12.5	41/41	25
	M40×1.5	EMC - MBA40 - 30	30～24	40	40.6～41.2	15	50/50	32

型番リスト

表示件数

型番

使用ケーブル外径

ネジサイズ

取付穴径

(mm)

ネジ長

(mm)

スパナサイズロック部/シール部

グランド本体最小内径

(mm)

RoHS?

最小発注数量

Φ5.3～3	M12×1.5	12.4～12.8	8	17/17	8	10	1個
Φ8～4.5	M12×1.5	12.4～12.8	8	17/17	8	10	1個
Φ10～6	M16×1.5	16.4～16.8	9	22/22	10.5	10	1個
Φ14～9	M20×1.5	20.5～21.0	9.5	26/26	14.5	10	1個
Φ11～7	M20×1.5	20.5～21.0	9.5	24/24	12.5	10	1個
Φ18～14	M25×1.5	25.5～26.0	12	32/32	18.5	10	1個
Φ25～18	M32×1.5	32.6～33.2	12.5	41/41	25	10	1個
Φ30～24	M40×1.5	40.6～41.2	15	50/50	32	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,354円1,218円 ( 1,340円 )	在庫品1日目当日出荷可能
1,354円 ( 1,489円 )	在庫品1日目当日出荷可能
2,113円1,267円 ( 1,394円 )	在庫品1日目当日出荷可能
3,051円 ( 3,356円 )	在庫品1日目当日出荷可能
2,780円 ( 3,058円 )	在庫品1日目当日出荷可能
3,567円1,961円 ( 2,157円 )	在庫品1日目当日出荷可能
6,556円5,572円 ( 6,129円 )	在庫品1日目当日出荷可能
13,341円 ( 14,675円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

国際防水等級IP68合格・水面下で使える真鍮製EMC対策ケーブルグランド。
【特長】
・シールドケーブルのシールド部がリングに接触することで接地効果により電磁波の影響対策可能です
・完璧なシール効果は外部の水・油・塵から完全遮断し、内部の精密部品を保護します
・アイディアルなツメ（A型）は軽い締め付けで抜群のクランプ力を発揮します

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

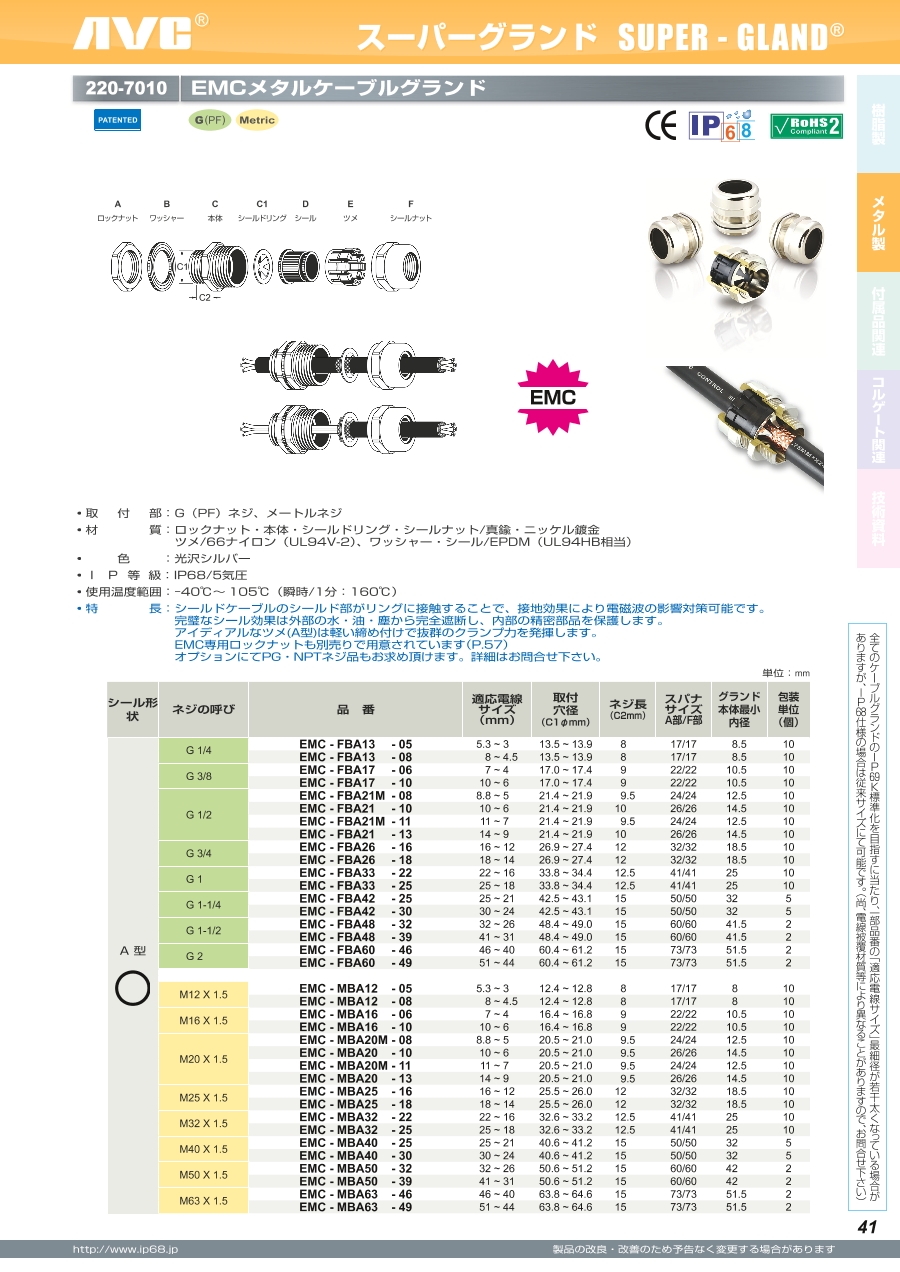

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

EMCメタルケーブルグランドのレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

CE規格のものに使用

満足度：3.02018/07/17

CE規格のものに使用しています。コネクタでシールドを落とせるもの、制御盤内でわざわざアースに落とすことがないので場所を取...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q締付トルク値は？

メーカー発行の参考値が記載された資料がございます。
