ＫＨＤ

300V 電子・通信機器用架橋ポリエチレン電線 HB-KX

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 27,465円～40,492円

税込単価: 30,212円～44,541円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＫＨＤ

300V 電子・通信機器用ビニル電線 KV（ボビン（リール）巻・ツイストペア加工含む）

4.5

通常価格(税別)： 1,950円 (税込価格：2,145円)

通常出荷日：1 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＫＨＤ

600V 電気機器用ビニル絶縁電線 KIV（ボビン（リール）巻含む）

4.4

通常価格(税別)： 2,120円 (税込価格：2,332円)

通常出荷日：1 日目～

錫メッキ軟銅撚り線にポリエチレンを被覆し、電子線を照射した架橋ポリエチレン電線...

詳細情報を確認する

絶縁体材料
ポリエチレン系
耐熱温度
125℃
シールド
無
加工サービス
無
難燃性
垂直難燃

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］                      [推奨代替品]
HB-KX 0.2SQ ﾐﾄﾞﾘ-(長さ)                   UL3385-24-GN-(長さ)
HB-KX 0.5SQ ｱｵ-(長さ)                      UL3385-20-BE-(長さ)
※代替品シリーズ UL3385 UL対応耐熱ハロゲンフリー電線から仕様差異をご確認ください。

未確定：候補が31型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図と製品仕様

HB-KX 照射架橋ポリエチレン電線（細口）

品名・記号	規格	定格電圧	耐熱性	難燃性	導体	絶縁材
HB-KX (細口)	自社規格	300V	125℃	垂直難燃	すずめっき軟銅撚線	耐燃性照射架橋ポリエチレン

品名・記号	導体			絶縁体	仕上外径 mm	導体抵抗 (20℃) Ω/km以下	許容電流 A(30℃)	概算質量 kg/km	標準条長 m
品名・記号	サイズ mm²	構成素線数/素線径本/mm TA	外径 mm	厚さ mm	仕上外径 mm	導体抵抗 (20℃) Ω/km以下	許容電流 A(30℃)	概算質量 kg/km	標準条長 m
HB-KX (細口)	0.2	7/0.18	0.54	0.23	1.0	111.0	7	3	1000
	0.3	12/0.18	0.70	0.30	1.3	64.40	10	4	1000
	0.5	20/0.18	0.90	0.30	1.5	38.60	14	6	500
	0.75	30/0.18	1.10	0.30	1.7	25.80	19	9	500
	1.25	50/0.18	1.50	0.35	2.2	15.50	27	15	300
	2.0	37/0.26	1.80	0.45	2.7	9.91	37	23	200

型番リスト

表示件数

型番

タイプ

定格電圧

導体断面積

(mm2)

絶縁体色

ボビン（リール）巻

全長

(m)

仕上がり外径

(mm)

素線数/素線

(本/mm)

導体外径

(mm)

絶縁体厚さ

(mm)

導体抵抗

(Ω/km以下)

RoHS?

最小発注数量

その他	300V	0.2	青	無	1000	1	7/0.18 TA	0.54	0.23	111	10	1個
その他	300V	0.2	赤	無	1000	1	7/0.18 TA	0.54	0.23	111	10	1個
その他	300V	0.2	黄	無	1000	1	7/0.18 TA	0.54	0.23	111	10	1個
その他	300V	0.2	黒	無	1000	1	7/0.18 TA	0.54	0.23	111	10	1個
その他	300V	0.2	白	無	1000	1	7/0.18 TA	0.54	0.23	111	10	1個
その他	300V	0.3	青	無	1000	1.3	12/0.18 TA	0.7	0.3	64.4	10	1個
その他	300V	0.3	赤	無	1000	1.3	12/0.18 TA	0.7	0.3	64.4	10	1個
その他	300V	0.3	黄	無	1000	1.3	12/0.18 TA	0.7	0.3	64.4	10	1個
その他	300V	0.3	黒	無	1000	1.3	12/0.18 TA	0.7	0.3	64.4	10	1個
その他	300V	0.3	灰	無	1000	1.3	12/0.18 TA	0.7	0.3	64.4	10	1個
その他	300V	0.3	緑	無	1000	1.3	12/0.18 TA	0.7	0.3	64.4	10	1個
その他	300V	0.5	赤	無	500	1.5	20/0.18 TA	0.9	0.3	38.6	10	1個
その他	300V	0.5	黄	無	500	1.5	20/0.18 TA	0.9	0.3	38.6	10	1個
その他	300V	0.5	黒	無	500	1.5	20/0.18 TA	0.9	0.3	38.6	10	1個
その他	300V	0.5	白	無	500	1.5	20/0.18 TA	0.9	0.3	38.6	10	1個
その他	300V	0.5	緑	無	500	1.5	20/0.18 TA	0.9	0.3	38.6	10	1個
その他	300V	0.75	青	無	500	1.7	30/0.18 TA	1.1	0.3	25.8	10	1個
その他	300V	0.75	赤	無	500	1.7	30/0.18 TA	1.1	0.3	25.8	10	1個
その他	300V	0.75	黄	無	500	1.7	30/0.18 TA	1.1	0.3	25.8	10	1個
その他	300V	0.75	黒	無	500	1.7	30/0.18 TA	1.1	0.3	25.8	10	1個
その他	300V	0.75	白	無	500	1.7	30/0.18 TA	1.1	0.3	25.8	10	1個
その他	300V	0.75	緑	無	500	1.7	30/0.18 TA	1.1	0.3	25.8	10	1個
その他	300V	1.25	青	無	300	2.2	50/0.18 TA	1.5	0.35	15.5	10	1個
その他	300V	1.25	赤	無	300	2.2	50/0.18 TA	1.5	0.35	15.5	10	1個
その他	300V	1.25	黄	無	300	2.2	50/0.18 TA	1.5	0.35	15.5	10	1個
その他	300V	1.25	黒	無	300	2.2	50/0.18 TA	1.5	0.35	15.5	10	1個
その他	300V	1.25	白	無	300	2.2	50/0.18 TA	1.5	0.35	15.5	10	1個
その他	300V	2.0	青	無	200	2.7	37/0.26 TA	1.8	0.45	9.91	10	1個
その他	300V	2.0	赤	無	200	2.7	37/0.26 TA	1.8	0.45	9.91	10	1個
その他	300V	2.0	黒	無	200	2.7	37/0.26 TA	1.8	0.45	9.91	10	1個
その他	300V	2.0	白	無	200	2.7	37/0.26 TA	1.8	0.45	9.91	10	1個

通常単価(税別) (税込単価)	通常出荷日

27,465円 ( 30,212円 )	5日目
27,465円 ( 30,212円 )	5日目
27,465円 ( 30,212円 )	5日目
27,465円 ( 30,212円 )	5日目
27,465円 ( 30,212円 )	5日目
40,492円 ( 44,541円 )	5日目
40,492円 ( 44,541円 )	5日目
40,492円 ( 44,541円 )	5日目
40,492円 ( 44,541円 )	5日目
40,492円 ( 44,541円 )	5日目
40,492円 ( 44,541円 )	5日目
28,257円 ( 31,083円 )	5日目
28,257円 ( 31,083円 )	5日目
28,257円 ( 31,083円 )	5日目
28,257円 ( 31,083円 )	5日目
28,257円 ( 31,083円 )	5日目
38,732円 ( 42,605円 )	5日目
38,732円 ( 42,605円 )	5日目
38,732円 ( 42,605円 )	5日目
38,732円 ( 42,605円 )	5日目
38,732円 ( 42,605円 )	5日目
38,732円 ( 42,605円 )	5日目
33,328円 ( 36,661円 )	5日目
33,328円 ( 36,661円 )	5日目
33,328円 ( 36,661円 )	5日目
33,328円 ( 36,661円 )	5日目
33,328円 ( 36,661円 )	5日目
31,901円 ( 35,091円 )	5日目
31,901円 ( 35,091円 )	5日目
31,901円 ( 35,091円 )	5日目
31,901円 ( 35,091円 )	5日目

詳細情報

基本情報

基本情報

錫メッキ軟銅撚り線にポリエチレンを被覆し、電子線を照射した架橋ポリエチレン電線。
【特長】
・可とう性、加工性に優れています
・電子線照射架橋をすることにより、耐熱温度を125℃に向上
・耐寒温度が-50℃（低温巻き付け試験値）を実現
・半田加工、モールド加工等の高温加工に耐えられる耐熱電線
・JCSの電子・通信機器用規格より絶縁厚を薄くし、省スペースを実現
【用途】
・冷蔵庫、冷凍庫内配線、LED照明機器内配線等に最適
・電子・通信機器用内部配線

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］                      [推奨代替品]
HB-KX 0.2SQ ﾐﾄﾞﾘ-(長さ)                   UL3385-24-GN-(長さ)
HB-KX 0.5SQ ｱｵ-(長さ)                      UL3385-20-BE-(長さ)
※代替品シリーズ UL3385 UL対応耐熱ハロゲンフリー電線から仕様差異をご確認ください。

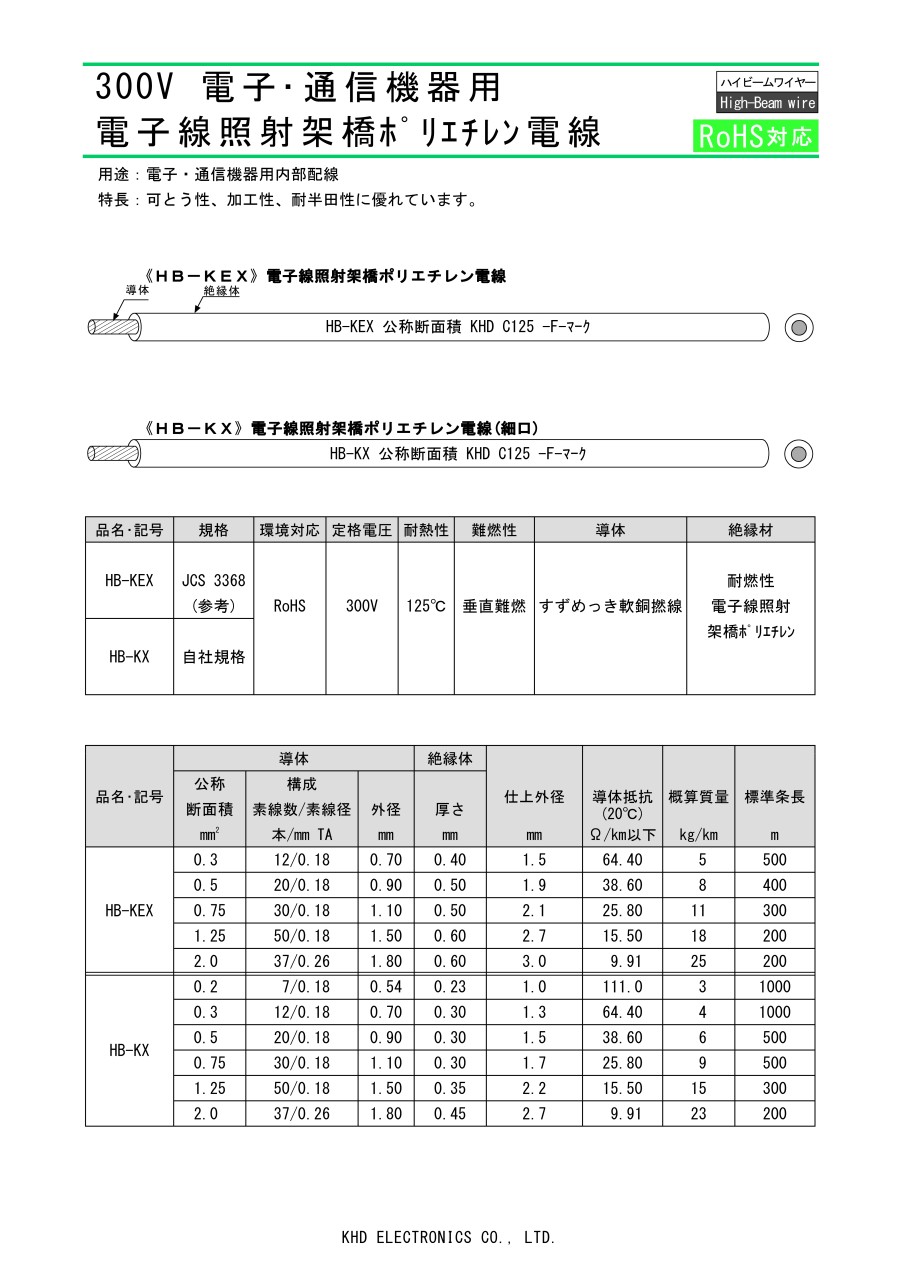

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

300V 電子・通信機器用架橋ポリエチレン電線 HB-KXのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

産業用電子機器の筐体内に使用

満足度：4.02019/08/08

熱に強くハンダ付けしても溶けないので、ハンダ付け作業が楽になるため購入しました。フッ素樹脂電線も検討しましたが、入手性を...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qカタログに耐半田性とうたっていますが、どういう性能ですか？

電子線を照射架橋することにより、分子構造が変わります。その効果の一つとして直接の熱に対し強くなります。半田ごてを数秒あてても被覆が溶融したり収縮しないので、作業性が向上しロスが減ります。
