ＫＨＤ

300V 単芯コード VSF（ボビン（リール）巻・ツイストペア加工品含む）

カタログ |

通常単価(税別): 3,160円～49,067円

税込単価: 3,476円～53,974円

通常出荷日：1日目～9日目一部当日出荷可能

裸軟銅撚り線に塩化ビニルを被覆した最もポピュラーな単心ビニルコード。【特長】・豊富なカラーバリエーショ...

詳細を確認

4.64.6

【取り扱い終了品】
下記商品は製造メーカーの都合により、販売終了致します。
・VSF 2.0SQ ｿﾗ-200
・VSF 2.0SQ ﾋﾟﾝｸ-200
・VSF 2.0SQ ﾑﾗｻｷ-200

詳細を確認

よく一緒に見られています

ＫＨＤ

300V 電子・通信機器用ビニル電線 KV（ボビン（リール）巻・ツイストペア加工含む）

通常価格(税別)： 1,950円 (税込価格：2,145円)

通常出荷日：1 日目～

よく一緒に見られています

ＫＨＤ

600V 電気機器用ビニル絶縁電線 KIV（ボビン（リール）巻含む）

通常価格(税別)： 2,120円 (税込価格：2,332円)

通常出荷日：1 日目～

未確定：候補が152型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

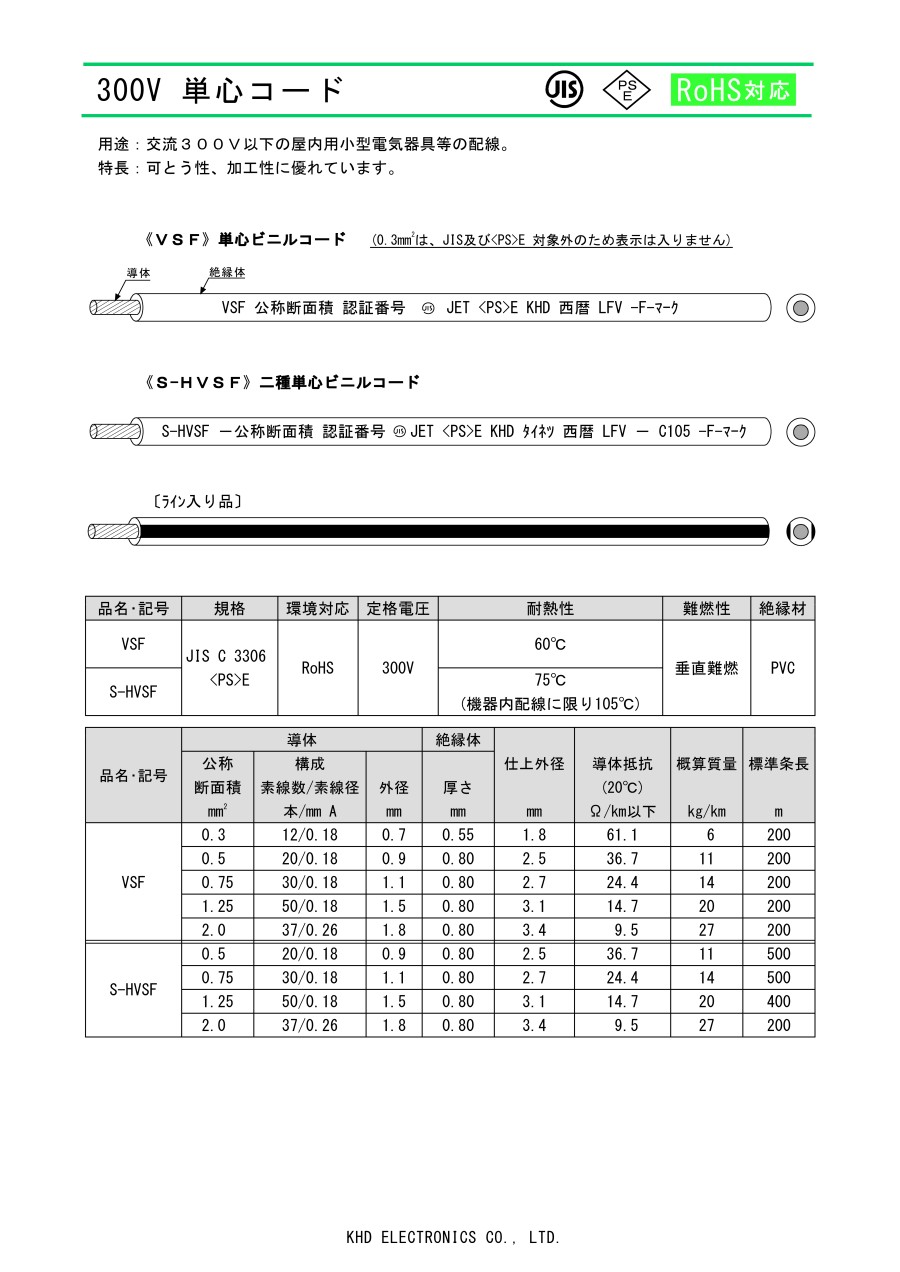

本商品の納入仕様書はこちら

外形図と製品仕様

VSF 単心ビニルコード

S-HVSF 二種単心ビニルコード。

概要仕様

使用温度範囲	0～60℃
取得・準拠規格	JISC3306準拠
曲げ半径	仕上外径×8倍(固定部のみ)

型式

断面積
(mm²)

色

全長
(m)

導体

ビニル
絶縁体厚さ
(mm)

仕上外径
約(mm)

最大導体抵抗
Ω/km(20℃)

試験電圧
V/分

絶縁抵抗MΩ/km

許容電流
A(30℃)

概算重量
(kg/km)

電安法

構成
(本/mm)

外径
(mm)

20℃

60℃

VSF

0.75＊(AWG18)

W(白)
BK(黒)
R(赤)
BE(青)
Y(黄)
GN(緑)

10
・
50
・
100
・
200

30/0.18

1.1

0.8

2.7

24.4

1000

0.01

○

1.25＊(AWG16)

50/0.18

1.5

3.1

14.7

○

2.0＊(AWG14)

37/0.26

1.8

3.4

9.5

○

※許容電流はあくまでも参考値で保証値ではありません。
＊（AWG～）はあくまでも目安のAWGサイズです。詳しくは >>4815ページの対比表を参照ください。
※ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の“仕上外径”の項目をご参照ください。
※VAVSFシリーズとの主な違いは製造メーカーです。仕様については、類似性が高く、同等製品となります。細かい仕様差は仕様表をご確認ください。

電流減少係数

周囲温度(℃)	35	40	45	50	55
電流減少係数	0.91	0.82	0.71	0.58	0.41

許容電流値は周囲温度30℃空中1条布設時の計算値を示し、保証値ではありません。周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）0.75mm²で周囲温度が40℃の場合の許容電流値 7×0.82＝5.74（A）

圧縮紙リールタイプ

型番	サイズ mm²	色	全長	リール種類	リール寸法（cm）（K×L）
VSF	0.3	BE（青）・R（赤）・O（オレンジ）・ Y（黄）・BK（黒）・W（白）・ LB（空）・BN（茶）・H（灰）・ P（ピンク）・G（緑）・PL（紫）	10 50 100 200	R 圧縮紙	-
	0.5				-
	0.75				17×11
	1.25				17×11
	2				-

ツイストペア加工

型番	導体断面積（mm²）	色組合せ ※1	全長(m) 注）	撚合外径	撚りピッチ

VSF	0.75	W-R（白/赤） BK-R（黒/赤） W-BK（白/黒） W-BE（白/青）	50 ・ 100 ・ 200	5.4	約30
	1.25			6.2	約30
	2			6.8	約30

※1.組合せ色は2色を選択してハイフン「-」でつなげてください。
※2.単価には加工料金と電線単価がふくまれております。
注）全長は未加工時の電線長さとなります。捻り合わせの都合上、未加工品の状態と比べ5%程度全長が短くなります。

型番リスト

表示件数

型番

導体断面積

(mm2)

絶縁体色

ボビン（リール）巻

ボビン（リール）巻材質

全長

(m)

安全規格

仕上がり外径

(mm)

加工サービス

素線数/素線

(本/mm)

導体外径

(mm)

絶縁体厚さ

(mm)

導体抵抗

(Ω/km以下)

RoHS?

最小発注数量

0.3	青	無	-	200	-	1.8	無	12／0.18	0.7	0.55	61.1	10	1個
0.3	黒	無	-	200	-	1.8	無	12／0.18	0.7	0.55	61.1	10	1個
0.3	緑	無	-	200	-	1.8	無	12／0.18	0.7	0.55	61.1	10	1個
0.3	赤	無	-	200	-	1.8	無	12／0.18	0.7	0.55	61.1	10	1個
0.3	白	無	-	200	-	1.8	無	12／0.18	0.7	0.55	61.1	10	1個
0.3	黄	無	-	200	-	1.8	無	12／0.18	0.7	0.55	61.1	10	1個
0.5	青	無	-	200	PSE	2.5	無	20／0.18	0.9	0.8	36.7	10	1個
0.5	黒	無	-	200	PSE	2.5	無	20／0.18	0.9	0.8	36.7	10	1個
0.5	茶	無	-	200	PSE	2.5	無	20／0.18	0.9	0.8	36.7	10	1個
0.5	緑	無	-	200	PSE	2.5	無	20／0.18	0.9	0.8	36.7	10	1個
0.5	灰	無	-	200	PSE	2.5	無	20／0.18	0.9	0.8	36.7	10	1個
0.5	空色・水色	無	-	200	PSE	2.5	無	20／0.18	0.9	0.8	36.7	10	1個
0.5	橙	無	-	200	PSE	2.5	無	20／0.18	0.9	0.8	36.7	10	1個
0.5	桃	無	-	200	PSE	2.5	無	20／0.18	0.9	0.8	36.7	10	1個
0.5	紫	無	-	200	PSE	2.5	無	20／0.18	0.9	0.8	36.7	10	1個
0.5	赤	無	-	200	PSE	2.5	無	20／0.18	0.9	0.8	36.7	10	1個
0.5	白	無	-	200	PSE	2.5	無	20／0.18	0.9	0.8	36.7	10	1個
0.5	黄	無	-	200	PSE	2.5	無	20／0.18	0.9	0.8	36.7	10	1個
0.75	青	無	-	10	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	青	無	-	50	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	青	無	-	100	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	青	無	-	200	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	青	有	紙製	200	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	黒	無	-	10	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	黒	無	-	50	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	黒	無	-	100	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	黒	無	-	200	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	黒	有	紙製	200	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	黒/赤（ツイストペア）	無	-	50	PSE	2.7	ツイストペア加工	30／0.18	1.1	0.8	24.4	10	1個
0.75	黒/赤（ツイストペア）	無	-	100	PSE	2.7	ツイストペア加工	30／0.18	1.1	0.8	24.4	10	1個
0.75	黒/赤（ツイストペア）	無	-	200	PSE	2.7	ツイストペア加工	30／0.18	1.1	0.8	24.4	10	1個
0.75	茶	無	-	200	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	緑	無	-	10	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	緑	無	-	50	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	緑	無	-	100	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	緑	無	-	200	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	緑	有	紙製	200	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	灰	無	-	200	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	橙	無	-	200	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	桃	無	-	200	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	紫	無	-	200	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	赤	無	-	10	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	赤	無	-	50	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	赤	無	-	100	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	赤	無	-	200	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	赤	有	紙製	200	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	白	無	-	10	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	白	無	-	50	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	白	無	-	100	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	白	無	-	200	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	白	有	紙製	200	PSE	2.7	無	30／0.18	1.1	0.8	24.4	10	1個
0.75	白/青（ツイストペア）	無	-	50	PSE	2.7	ツイストペア加工	30／0.18	1.1	0.8	24.4	10	1個
0.75	白/青（ツイストペア）	無	-	100	PSE	2.7	ツイストペア加工	30／0.18	1.1	0.8	24.4	10	1個
0.75	白/青（ツイストペア）	無	-	200	PSE	2.7	ツイストペア加工	30／0.18	1.1	0.8	24.4	10	1個
0.75	白/黒（ツイストペア）	無	-	50	PSE	2.7	ツイストペア加工	30／0.18	1.1	0.8	24.4	10	1個
0.75	白/黒（ツイストペア）	無	-	100	PSE	2.7	ツイストペア加工	30／0.18	1.1	0.8	24.4	10	1個
0.75	白/黒（ツイストペア）	無	-	200	PSE	2.7	ツイストペア加工	30／0.18	1.1	0.8	24.4	10	1個
0.75	白/赤（ツイストペア）	無	-	50	PSE	2.7	ツイストペア加工	30／0.18	1.1	0.8	24.4	10	1個
0.75	白/赤（ツイストペア）	無	-	100	PSE	2.7	ツイストペア加工	30／0.18	1.1	0.8	24.4	10	1個
0.75	白/赤（ツイストペア）	無	-	200	PSE	2.7	ツイストペア加工	30／0.18	1.1	0.8	24.4	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,636円 ( 6,200円 )	5日目
5,636円 ( 6,200円 )	5日目
5,636円 ( 6,200円 )	5日目
5,636円 ( 6,200円 )	5日目
5,636円 ( 6,200円 )	5日目
5,636円 ( 6,200円 )	5日目
7,733円 ( 8,506円 )	3日目
7,733円 ( 8,506円 )	3日目
9,767円 ( 10,744円 )	9日目
7,733円 ( 8,506円 )	3日目
9,767円 ( 10,744円 )	9日目
9,767円 ( 10,744円 )	9日目
7,733円 ( 8,506円 )	9日目
9,767円 ( 10,744円 )	9日目
9,767円 ( 10,744円 )	9日目
7,733円 ( 8,506円 )	3日目
7,733円 ( 8,506円 )	3日目
7,733円 ( 8,506円 )	3日目
3,160円 ( 3,476円 )	1日目
6,100円 ( 6,710円 )	1日目
8,000円 ( 8,800円 )	1日目
10,700円 ( 11,770円 )	1日目
10,812円 ( 11,893円 )	3日目
3,160円 ( 3,476円 )	1日目
6,100円 ( 6,710円 )	1日目
8,000円 ( 8,800円 )	1日目
10,700円 ( 11,770円 )	1日目
10,812円 ( 11,893円 )	3日目
13,692円 ( 15,061円 )	3日目
21,286円 ( 23,415円 )	3日目
28,857円 ( 31,743円 )	3日目
12,700円 ( 13,970円 )	9日目
3,160円 ( 3,476円 )	1日目
6,100円 ( 6,710円 )	1日目
8,000円 ( 8,800円 )	1日目
10,700円 ( 11,770円 )	1日目
10,812円 ( 11,893円 )	3日目
12,700円 ( 13,970円 )	5日目
12,700円 ( 13,970円 )	9日目
12,700円 ( 13,970円 )	9日目
12,700円 ( 13,970円 )	9日目
3,160円 ( 3,476円 )	1日目
6,100円 ( 6,710円 )	1日目
8,000円 ( 8,800円 )	1日目
10,700円 ( 11,770円 )	1日目
10,812円 ( 11,893円 )	3日目
3,160円 ( 3,476円 )	1日目
6,100円 ( 6,710円 )	1日目
8,000円 ( 8,800円 )	1日目
10,700円 ( 11,770円 )	1日目
10,812円 ( 11,893円 )	3日目
13,692円 ( 15,061円 )	3日目
21,286円 ( 23,415円 )	3日目
28,857円 ( 31,743円 )	3日目
13,692円 ( 15,061円 )	3日目
21,286円 ( 23,415円 )	3日目
28,857円 ( 31,743円 )	3日目
13,692円 ( 15,061円 )	3日目
21,286円 ( 23,415円 )	3日目
28,857円 ( 31,743円 )	3日目

基本情報

基本情報

裸軟銅撚り線に塩化ビニルを被覆した最もポピュラーな単心ビニルコード。
【特長】
・豊富なカラーバリエーション。
・垂直難燃性を有しており、安全性に優れた商品。
【用途】
・最もポピュラーな国内規格のビニルコード。300V以下の電気製品の内部配線等に最適。
【ボビン巻・リール巻対象品】
・型番の後ろに”-R”がついている製品が対象です。
例）
・圧縮紙リールタイプ
VSF-0.75SQ-BE-200-R
【ツイストペア加工品】
・電線を2本撚り合わせた加工サービスです。
・50・100・200mより長さを選べます。
例）
VSF-0.75SQ-BK-R-50

ご注意

【取り扱い終了品】
下記商品は製造メーカーの都合により、販売終了致します。
・VSF 2.0SQ ｿﾗ-200
・VSF 2.0SQ ﾋﾟﾝｸ-200
・VSF 2.0SQ ﾑﾗｻｷ-200

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

300V 単芯コード VSF（ボビン（リール）巻・ツイストペア加工品含む）のレビュー

4.6平均満足度：4.65件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

電気配線用

満足度：5.02023/05/30

機械設備の電気配線用に購入しました。満足いくものでまた利用したいです。

0人が参考にしています。

リール巻きが保管しやすい

満足度：4.02022/07/17

リール巻きのおかげで現場での施工時にからむことがない又、保管時にも他の部材との干渉がなく、保管がしやすい

0人が参考にしています。

制御盤配線

満足度：5.02022/05/30

アース線のため長尺は不要で、カット品を探していました。商社さんではカット品は調達できず困っていましたが、ミスミさんで購...もっと読む

0人が参考にしています。

制御盤内の配線に使用しています

満足度：5.02022/04/05

顧客より設計を含めて製作を依頼された制御盤内の100V回路にこの黄色の配線を使用しています。仕様書で配線絶縁体にFマーク...もっと読む

0人が参考にしています。

センタと制御盤までの配線に使用

満足度：4.02018/07/17

センタと制御盤までの配線に使用しています。カタログを見て用途に合っていたので購入しました。実際に使用してみて柔軟性も良く...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

QＫＶとの違いは何ですか？

①絶縁体の被覆厚がＫＶより厚くなります。
②同じサイズでもＶＳＦは外径が太くなります。③<ＰＳ>Ｅ対象品です。
