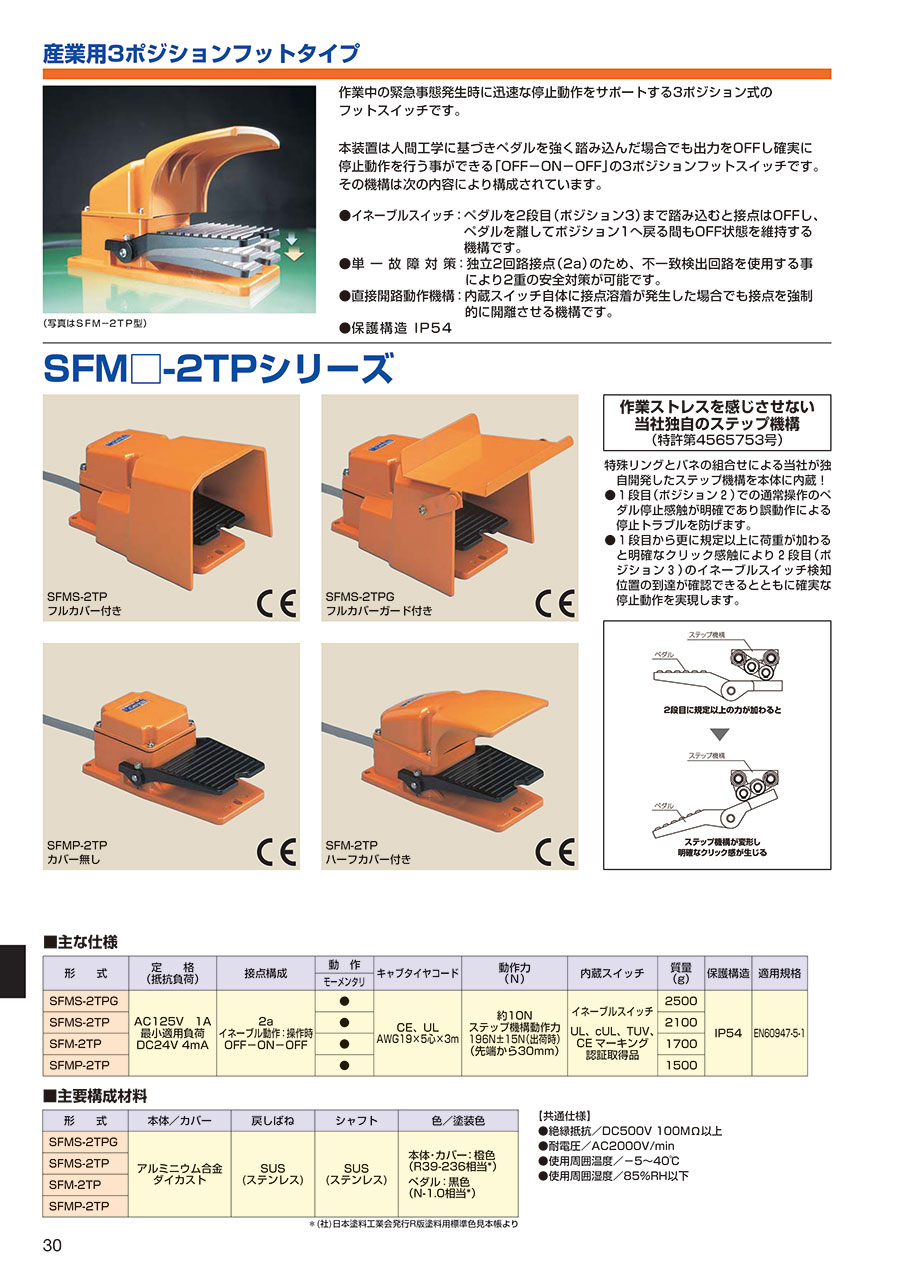

フットスイッチ SFM□-2TPシリーズ（産業用3ポジションタイプ）
- 通常単価(税別)
- 25,110円～31,520円
- 税込単価
- 27,621円～34,672円
通常出荷日：在庫品1日目～10日目一部当日出荷可能
作業中の緊急事態発生時に迅速な停止動作をサポートする3ポジション式のフットスイッチ。【特長】・ペダルを...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
フットスイッチ （2TPシリーズ）の動作説明
フットスイッチ動作内容説明図
作業ストレスを感じさせないメーカー独自のステップ機構（特許第4565753号）
2段目に規定以上の力が加わるとステップ機構が変形し明確なクリック感が生じる
- 特殊リングとバネの組合せによる当社が独自開発したステップ機構を本体に内蔵。
- 1段目（ポジション2）での通常操作のペダル停止感触が明確であり誤動作による停止トラブルを防げる。
- １段目から更に規定以上に荷重が加わると明確なクリック感触により2段目（ポジション3）のイネーブルスイッチ検知位置の到達が確認できるとともに確実な停止動作を実現。
製品仕様
| 形式 | 定格 （抵抗負荷） |
接点構成 | 動作 | キャブタイヤコード |
|---|---|---|---|---|
| モーメンタリ | ||||
| SFMS-2TPG | AC125V 1A 最小適用負荷 DC24V 4mA |
2a イネーブル動作：操作時 OFF-ON-OFF |
● | CE、UL AWG19×5心×3m |
| SFMS-2TP | ● | |||
| SFM-2TP | ● | |||
| SFMP-2TP | ● |
| 形式 | 動作力 （N） |
内蔵スイッチ | 質量 （g） |
保護構造 | 適用規格 |
|---|---|---|---|---|---|
| SFMS-2TPG | 約10N ステップ機構動作力 196N±15N（出荷時） （先端から30mm） |
イネーブルスイッチ UL、cUL、TUV、 CE マーキング 認証取得品 |
2500 | IP54 | EN60947-5-1 |
| SFMS-2TP | 2100 | ||||
| SFM-2TP | 1700 | ||||
| SFMP-2TP | 1500 |
主要構成材料
| 形式 | 本体／カバー | 戻しばね | シャフト | 色／塗装色 |
|---|---|---|---|---|
| SFMS-2TPG | アルミニウム合金 ダイカスト |
SUS （ステンレス） |
SUS （ステンレス） |
本体・カバー：橙色 （R39-236相当） ペダル：黒色 （N-1.0相当） |
| SFMS-2TP | ||||
| SFM-2TP | ||||
| SFMP-2TP |
開発秘話
作業者の安全第一と事業主の方が従業員に安心して働くことのできる環境づくりを目指した意見を元に開発しました。
詳細情報
基本情報
作業中の緊急事態発生時に迅速な停止動作をサポートする3ポジション式のフットスイッチ。
【特長】
・ペダルを2段目まで踏み込むと接点はOFFしペダルを離してポジション1へ戻る間もOFF状態を維持する機構。
・独立2回路接点（2a）のため、不一致検出回路を使用する事により2重の安全対策が可能。
【用途】
・プレスブレーキの下降指令。
・高所作業車（建設機械）の昇降指令。
・スポット溶接機の加圧指令。
・断切機の加圧指令。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
フットスイッチ SFM□-2TPシリーズ（産業用3ポジションタイプ）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q3ポジションフットスイッチとはどのようなフットスイッチですか？
A
人間工学に基づきペダルを強く踏み込んだ場合でも出力をOFFし確実に停止動作を行う事ができる「OFF－ON－OFF」の3ポジションフットスイッチです。
