フットスイッチ 汎用小形タイプ
- 通常単価(税別)
- 3,119円～16,970円
- 税込単価
- 3,431円～18,667円
汎用タイプを小形化・薄形化したフットスイッチ。【特長】・SFLシリーズ：汎用タイプを小形化したシリーズ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
フットスイッチ汎用小形タイプ SFEシリーズ
この商品のバリエーション
SFE-1-2
親しみやすいシンプルカラー。底面にすべり止めのゴム足の付いた鋼板を使用。2連同時踏み防止用の仕切を一体化させている。2回路分（1c×2）のリード線を6心のキャブタイヤコードにまとめ配線加工を簡便にしている。
製品仕様
| 形式 | 定格 （抵抗負荷） |
接点構成 | 動作 | キャブタイヤコード | 動作力 （N） |
内蔵スイッチ | 質量 （g） |
保護構造 |
|---|---|---|---|---|---|---|---|---|
| モーメンタリ | ||||||||
| SFE-1-2 | AC250V 5A | 1c×2 | ● | VCTF 6心×0.75mm2×1m | 29.4 | V形マイクロスイッチ | 1100 | IP30 |
この商品の主要構成材料
| 形式 | 本体／カバー | 戻しばね | シャフト | シールナット | 色／塗装色 |
|---|---|---|---|---|---|
| SFE-1-2 | アルミ合金ダイカスト | SWP （ピアノ線） |
SS400 （鋼材） |
ナイロン66 | クリーム R3-348相当* |
* （社）日本塗料工業会発行R版塗料用標準色見本帳より

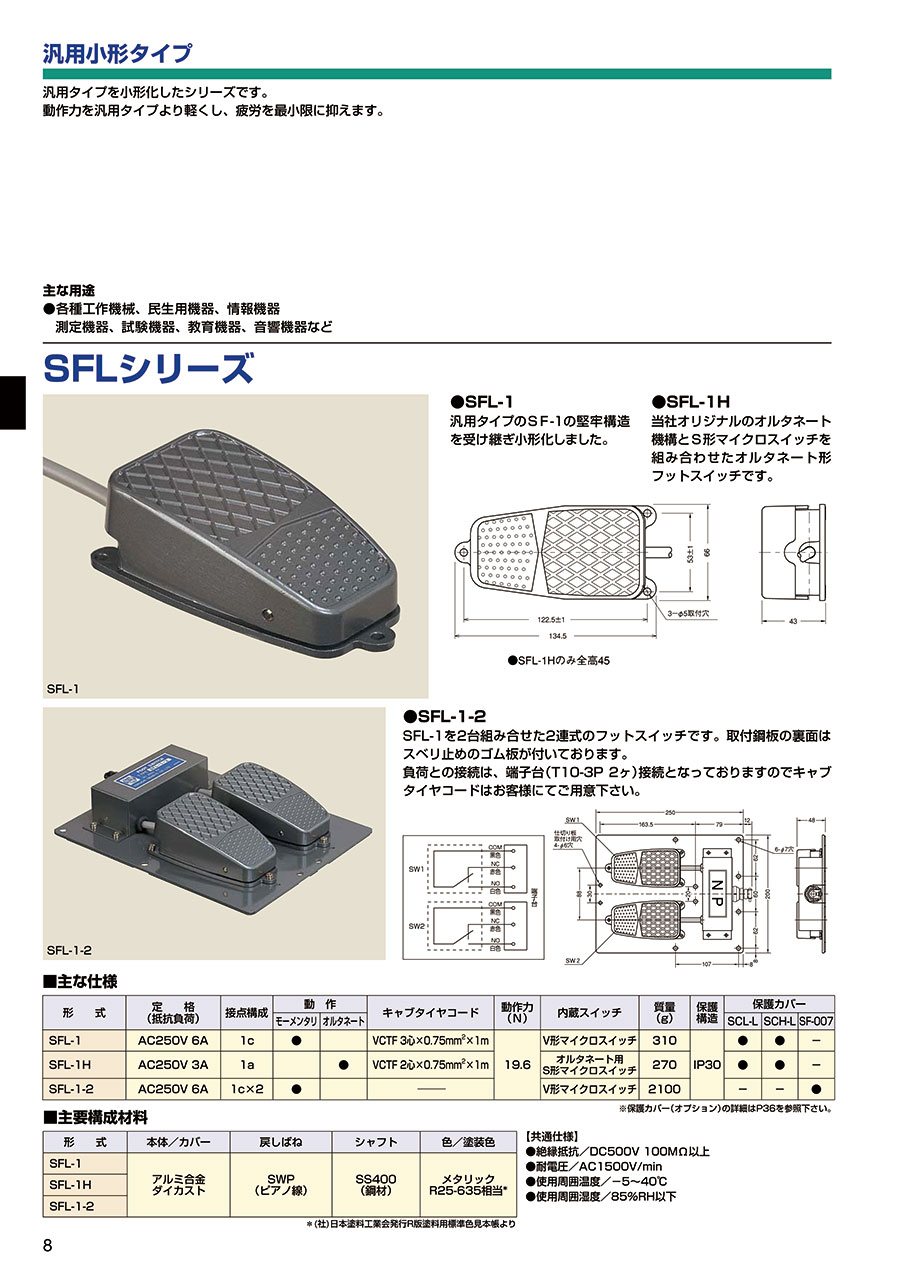

フットスイッチ汎用小形タイプ SFLシリーズ
この商品のバリエーション
SFL-1
汎用タイプのSF-1の堅牢構造を受け継ぎ小形化した。
SFL-1H
オリジナルのオルタネート機構とS形マイクロスイッチを組み合わせたオルタネート形フットスイッチ。
SFL-1-2
SFL-1を2台組み合せた2連式のフットスイッチ。取付鋼板の裏面はスベリ止めのゴム板が付いている。負荷との接続は、端子台（T10-3P 2ヶ）接続となっているのでキャブタイヤコードはお客様にてご用意下さい。
製品仕様
| 形式 | 定格 （抵抗負荷） |
接点構成 | 動作 | キャブタイヤコード | 動作力 （N） |
内蔵スイッチ | 質量 （g） | 保護 構造 |
保護カバー | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| モーメンタリ | オルタネート | SCL-L | SCH-L | SF-007 | ||||||||
| SFL-1 | AC250V 6A | 1c | ● | - | VCTF 3心×0.75mm2×1m | 19.6 | V形マイクロスイッチ | 310 | IP30 | ● | ● | - |
| SFL-1H | AC250V 3A | 1a | - | ● | VCTF 2心×0.75mm2×1m | S形マイクロスイッチ | 270 | ● | ● | - | ||
| SFL-1-2 | AC250V 6A | 1c×2 | ● | - | - | V形マイクロスイッチ | 2100 | - | - | ● | ||
この商品の主要構成材料
| 形式 | 本体／カバー | 戻しばね | シャフト | 色／塗装色 |
|---|---|---|---|---|
| SFL-1 | アルミ合金ダイカスト | SWP （ピアノ線） |
SS400 （鋼材） |
メタリック R25-635相当* |
| SFL-1H | ||||
| SFL-1-2 |
* （社）日本塗料工業会発行R版塗料用標準色見本帳より
フットスイッチ汎用小形タイプ SFVシリーズ
この商品のバリエーション
SFVA-1
薄形構造とバック踏み動作により踏み面積を広く占め、安定した作業が可能。
SFVA-1-2
SFVA-1を2台組み合わせた2連式フットスイッチ。2回路分（2c）のリード線を6心キャブタイヤコードにまとめ、リード線加工を簡便にしている。
製品仕様
| 形式 | 定格 （抵抗負荷） |
接点構成 | 動作 | キャブタイヤコード | 動作力 （N） |
内蔵スイッチ | 質量 （g） |
保護構造 | 保護カバー | |
|---|---|---|---|---|---|---|---|---|---|---|
| モーメンタリ | SCL-S | SCH-S | ||||||||
| SFVA-1 | AC250V 5A | 1c | ● | VCTF 3心×0.75mm2×1m | 29.4 | V形マイクロスイッチ | 260 | IP30 | ● | ● |
| SFVA-1-2 | 1c×2 | ● | VCTF 6心×0.75mm2×1m | V形マイクロスイッチ | 1180 | - | - | |||
この商品の主要構成材料
| 形式 | 本体／カバー | 戻しばね | シャフト | 色／塗装色 |
|---|---|---|---|---|
| SFVA-1 | アルミ合金ダイカスト | SWP （ピアノ線） |
SS400 （鋼材） |
ブルーニュートン R22-706相当* |
| SFVA-1-2 |
* （社）日本塗料工業会発行R版塗料用標準色見本帳より
注意・禁止事項
- 水中、油中での使用はできません。
- フット本体部の保護構造：IPX8相当の試験条件は以下のとおり。
『X』：外来固形物に対する保護については非適用特性。
『8』：水に対する保護等級については、水深1mに1時間没し、浸入した水が滞留せず、内部機器に悪影響を与えず排水する。（IPX7は水深1mに30分）
詳細情報
基本情報
汎用タイプを小形化・薄形化したフットスイッチ。
【特長】
・SFLシリーズ：汎用タイプを小形化したシリーズ。動作力を汎用タイプより軽くし、疲労を最小限に抑える。
・SFVAシリーズ：汎用タイプのアルミダイカスト製に比べ薄形構成にし、踏み易さを追求したタイプ。
・バック踏み動作になっており、疲労を抑え安定した作業が出来る。
【用途】
・各種工作機械、民生用機器、情報機器、測定機器、試験機器、教育機器、音響機器など。
