フットスイッチ 汎用ミニタイプ
- 一部SALE 2025/12/26まで
- 一部当日出荷可能
- 通常単価(税別)
- 2,480円～8,090円特別価格
- 税込単価
- 2,728円～8,899円特別価格
小形軽量なフットスイッチ。【特長】【SFKシリーズ】・耐熱、耐衝撃性に優れたポ...
詳細情報を確認する- 保護構造
- IP30
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報

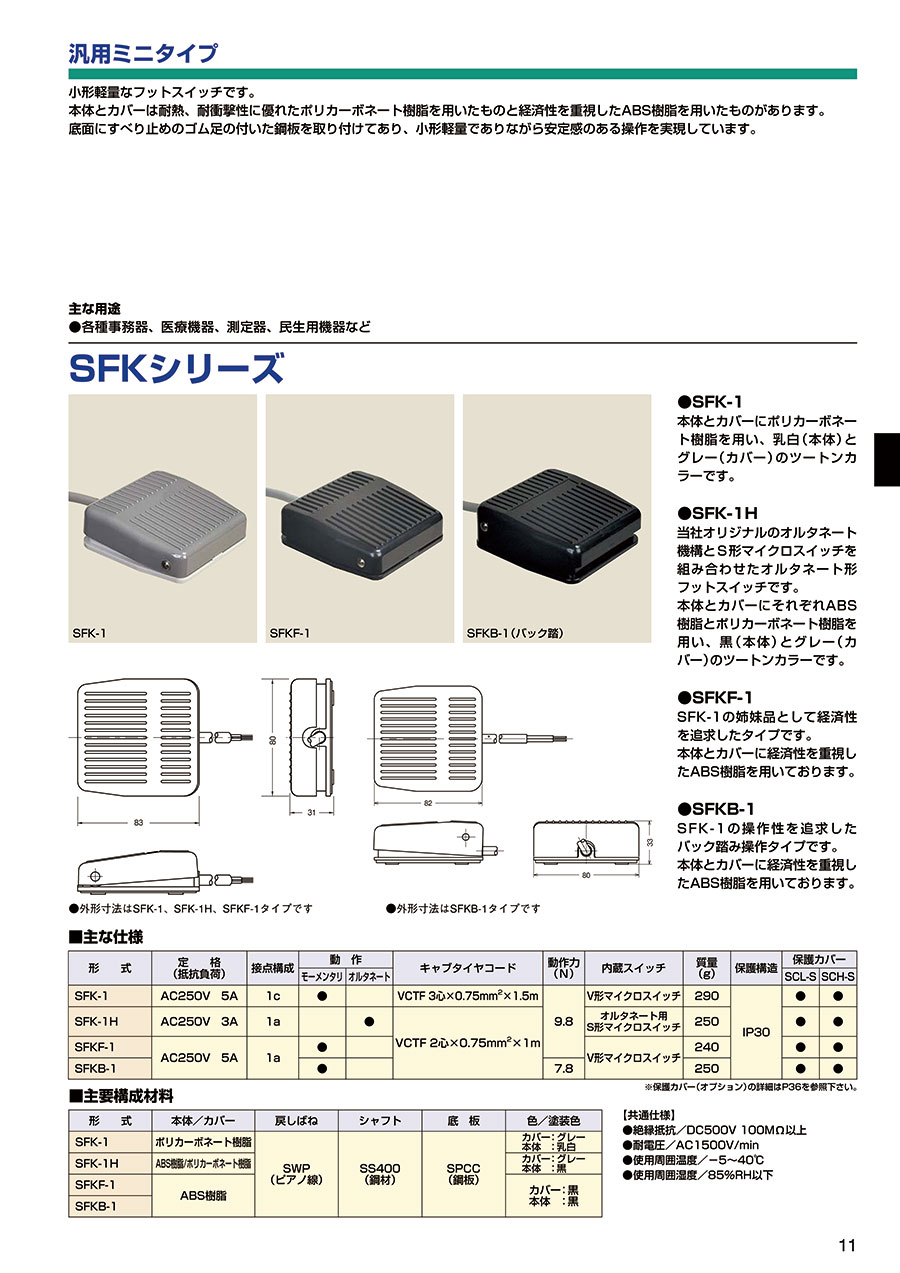

フットスイッチ汎用ミニタイプ SFKシリーズ
この商品のバリエーション
SFK-1
本体とカバーにポリカーボネート樹脂を用い、乳白（本体）とグレー（カバー）のツートンカラー。
SFK-1H
オリジナルのオルタネート機構とS形マイクロスイッチを組み合わせたオルタネート形フットスイッチ。本体とカバーにそれぞれABS樹脂とポリカーボネート樹脂を用い、黒（本体）とグレー（カバー）のツートンカラー。
SFKF-1
SFK-1の姉妹品として経済性を追求したタイプ。本体とカバーに経済性を重視したABS樹脂を使用。
SFKB-1
SFK-1の操作性を追求したバック踏み操作タイプ。本体とカバーに経済性を重視したABS樹脂を使用。
製品仕様
| 形式 | 定格 （抵抗負荷） | 接点構成 | 動作 | キャブタイヤコード | 動作力 （N） | 内蔵スイッチ | 質量 （g） | 保護構造 | 保護カバー | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| モーメンタリ | オルタネート | SCL-S | SCH-S | ||||||||
| SFK-1 | AC250V 5A | 1c | ● | - | VCTF 3心×0.75mm2×1.5m | 9.8 | V形マイクロスイッチ | 290 | IP30 | ● | ● |
| SFK-1H | AC250V 3A | 1a | - | ● | VCTF 2心×0.75mm2×1m | S形マイクロスイッチ | 250 | ● | ● | ||
| SFKF-1 | AC250V 5A | 1a | ● | - | V形マイクロスイッチ | 240 | ● | ● | |||
| SFKB-1 | ● | - | 7.8 | 250 | ● | ● | |||||
この商品の主要構成材料
| 形式 | 本体／カバー | 戻しばね | シャフト | 底板 | 色／塗装色 |
|---|---|---|---|---|---|
| SFK-1 | ポリカーボネート樹脂 | SWP （ピアノ線） | SS400 （鋼材） | SPCC （鋼板） | カバー：グレー 本体：乳白 |
| SFK-1H | ABS樹脂／ポリカーボネート樹脂 | カバー：グレー 本体：黒 | |||
| SFKF-1 | ABS樹脂 | カバー：黒 本体：黒 | |||
| SFKB-1 |
注意・禁止事項
- 水中、油中での使用はできません。
フットスイッチ汎用ミニタイプ SFOシリーズ
この商品のバリエーション
SFO-1□
ベース板の工夫によりミニタイプながら安定感がある操作が期待でき、又壁などに取り付けて使用できる引っかけ穴を採用している。本体カバーは環境を考慮したABS樹脂で成形、カラーは4色を揃えている。
SFO-1-2
V字取り付け構造によりかかとを支点にした労力軽減タイプ。
製品仕様
| 形式 | 色 | 定格 （抵抗負荷） | 接点構成 | 動作 | キャブタイヤコード | 動作力 （N） | 内蔵スイッチ | 質量 （g） | 保護構造 |
|---|---|---|---|---|---|---|---|---|---|
| モーメンタリ | |||||||||
| SFO-1□ | R、G B、M | AC250V 5A | 1a | ● | VCTF 2心×0.75mm2×1.5m | 3.92 | V形 マイクロスイッチ | 350 | IP30 |
| SFO-1-2 | SW1：R SW2：G | 1a×2 | ● | VCTF 4心×0.75mm2×1.5m | 900 |
- ※ □（カバー色）：R=赤、G=緑、B=黒、M=アイボリー
- ※ SFO-1-2の標準色はSW1：R（赤）、SW2：G（緑）のみ
共通仕様
- 絶縁抵抗：DC500V 100MΩ以上
- 耐電圧：AC1,500V/min
- 使用周囲温度：-5～+40℃
- 使用周囲湿度：85%RH以下
この商品の主要構成材料
| 形式 | 本体／カバー | 戻しばね | シャフト | 底板 |
|---|---|---|---|---|
| SFO-1□ | ABS樹脂 | SWP （ピアノ線） | SS400 （鋼材） | SPCC ユニクロメッキ |
| SFO-1-2 |
型番リスト
詳細情報
基本情報
小形軽量なフットスイッチ。
【特長】
【SFKシリーズ】
・耐熱、耐衝撃性に優れたポリカーボネート樹脂製と、経済性を重視したABS樹脂製がある。
・底面に滑り止めのゴム足の付いた鋼板を取り付けてあり、小形軽量でありながら安定感のある操作を実現。
【SFOシリーズ】
・ベース板の工夫によりミニタイプながら安定感のある操作が可能。
・ベース板には取付け用穴と引っ掛け穴を採用。
・ケーブルコードは柔軟性のあるソフトケーブルを使用。
・本体カバーは環境を考慮したABS樹脂で成形、カラーは赤、緑、黒、アイボリーの4色。
【用途】
・各種事務器、医療機器、測定器、民生用機器など。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
