フットスイッチ 低電圧微少電流タイプ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,480円～9,990円特別価格
- 税込単価
- 2,728円～10,989円特別価格
DC5V 1mA～DC24V 50mAに対応した低電圧微少電流専用フットスイッ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が15型番あります。
商品情報
フットスイッチ低電圧微少電流タイプ SFKシリーズ
この商品のバリエーション
SFKS-1
製品仕様
| 形式 | 色／塗装色 | 定格 （抵抗負荷） |
接点構成 | 動作 | キャブタイヤコード | 動作力 （N） |
内蔵スイッチ | 質量 （g） |
保護 構造 |
保護カバー | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| モーメンタリ | SCL-S | SCH-S | |||||||||
| SFKS-1 | カバー：グレー 本体：乳白 |
標準定格 AC250V 3A 微少定格（最小） DC 6V 5mA DC 12V 2mA DC 24V 1mA |
1c | ● | VCTF 36SB3心×0.75mm2×1.5m | 9.8 | V形マイクロスイッチ 金クラッド接点 |
320 | IP30 | ● | ● |
この商品の主要構成材料
| 形式 | 本体／カバー | 戻しばね | シャフト | 底板 |
|---|---|---|---|---|
| SFKS-1 | ポリカーボネート樹脂 | SWP（ピアノ線） | SS400（鋼材） | SPCC（鋼板） |
フットスイッチ低電圧微少電流タイプ SFOシリーズ
この商品のバリエーション
SFOS-1
SFOS-1-2
製品仕様
| 形式 | 色／塗装色 | 定格 （抵抗負荷） |
接点構成 | 動作 | キャブタイヤコード | 動作力 （N） |
内蔵スイッチ | 質量 （g） |
保護 構造 |
保護カバー | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| モーメンタリ | SCL-S | SCH-S | |||||||||
| SFOS-1□ | B、R、G、M （標準品） |
標準定格 AC250V 3A 但し、SFOS-1、 SFOS-1-2タイプは定格 AC100V未満 微少定格（最小） DC 6V 5mA DC 12V 2mA DC 24V 1mA |
1a | ● | MVVS 2心×0.5mm2×1.5m | 3.92 | V形マイクロスイッチ 金クラッド接点 |
350 | IP30 | - | - |
| SFOS-1-2 | SW1：R SW2：G |
1a×2 | ● | MVVS 4心×0.5mm2×1.5m | 900 | ||||||
- ※ □（カバー色）：B=黒、R=赤、G=緑、M=アイボリー、BR=茶、BL=青、GR=灰、Y=黄
この商品の主要構成材料
| 形式 | 本体／カバー | 戻しばね | シャフト | 底板 |
|---|---|---|---|---|
| SFOS-1□ | ABS樹脂 | SWP（ピアノ線） | SS400（鋼材） | SPCC（鋼板） |
| SFOS-1-2 |
フットスイッチ低電圧微少電流タイプ SFPシリーズ
SFP-1□
SFP-1□は超薄形のフットスイッチ。内蔵スイッチは低電圧微少電流用メカキースイッチを2個並列に接続しスイッチングの信頼性の向上と安定した開閉を可能にした。
製品仕様
| 形式 | 色／塗装色 | 定格 （抵抗負荷） |
接点構成 | 動作 | キャブタイヤコード | 動作力 （N） |
内蔵スイッチ | 質量 （g） |
保護 構造 |
保護カバー | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| モーメンタリ | SCL-S | SCH-S | |||||||||
| SFP-1□ | カバー：BR、BL 本体：クリーム | DC 24V 50mA | 1a | ● | VCTF 2心×0.3mm2×1.5m | 9.8 | メカキースイッチ | 180 | IP20 | ● | ● |
- ※ □（カバー色）：BR=茶、BL=青
共通仕様
- 絶縁抵抗：DC500V 100MΩ以上
- 耐電圧：AC500V/min
- 使用周囲温度：-5～+40℃
- 使用周囲湿度：85%RH以下
この商品の主要構成材料
| 形式 | 本体／カバー | 戻しばね | シャフト | 底板 |
|---|---|---|---|---|
| SFP-1□ | ポリカーボネート樹脂 | SWP（ピアノ線） | - | SPCC（鋼板） |
フットスイッチ低電圧微少電流タイプ SFQシリーズ
この商品のバリエーション
SFQS-1□
SFQ-1□の低電圧微少電流タイプ。シーケンサの入力信号用等電子回路の入力にも安心して利用可能。
製品仕様
| 形式 | 色／塗装色 | 定格 （抵抗負荷） |
接点構成 | 動作 | キャブタイヤコード | 動作力 （N） |
内蔵スイッチ | 質量 （g） |
保護 構造 |
保護カバー | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| モーメンタリ | SCL-S | SCH-S | |||||||||
| SFQS-1□ | B、R | 標準定格 AC250V 3A 微少定格（最小） DC 6V 5mA DC 12V 2mA DC 24V 1mA |
1a | ● | VCTF 36SB2心×0.75mm2×1.5m | 8.8 | V形マイクロスイッチ 金クラッド接点 |
220 | IP20 | ● | ● |
- ※ □（カバー色）：B=黒、R=赤、G=緑、M=アイボリー、BR=茶、BL=青、GR=灰、Y=黄
この商品の主要構成材料
| 形式 | 本体／カバー | 戻しばね | シャフト | 底板 |
|---|---|---|---|---|
| SFQS-1□ | ABS樹脂 | SUS（ステンレス） | SS400（鋼材） | SPCC（鋼板） |
フットスイッチ低電圧微少電流タイプ SFTシリーズ
この商品のバリエーション
SFTS-1□
製品仕様
| 形式 | 色／塗装色 | 定格 （抵抗負荷） |
接点構成 | 動作 | キャブタイヤコード | 動作力 （N） |
内蔵スイッチ | 質量 （g） |
保護 構造 |
保護カバー | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| モーメンタリ | SCL-S | SCH-S | |||||||||
| SFTS-1□ | B、R、M（標準品） | DC 5V 1mA ～DC 30V 0.1A |
1a | ● | MVVS 2心×0.3mm2×1.5m | 14.7 | S形マイクロスイッチ | 95 | IP20 | - | - |
- ※ □（カバー色）：B=黒、R=赤、G=緑、M=アイボリー、BR=茶、BL=青、GR=灰、Y=黄
この商品の主要構成材料
| 形式 | 本体／カバー | 戻しばね | シャフト | 底板 |
|---|---|---|---|---|
| SFTS-1□ | ポリカーボネート樹脂 | SUS（ステンレス） | - | - |
注意・禁止事項
- SFTシリーズは、粉じん、泥等、異物の多い環境に適しません（IP20相当）。
- 使用環境についてはお気軽にお問い合わせ下さい。
フットスイッチ低電圧微少電流タイプ SFUシリーズ
この商品のバリエーション
SFUS-1
低電圧微小電流タイプ。
製品仕様
| 形式 | 色／塗装色 | 定格 （抵抗負荷） |
接点構成 | 動作 | キャブタイヤコード | 動作力 （N） |
内蔵スイッチ | 質量 （g） |
保護 構造 |
保護カバー | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| モーメンタリ | SCL-S | SCH-S | |||||||||
| SFUS-1□ | B、R（標準品） GR、Y、BL、G（特注品） |
標準定格 AC250V 3A 微少定格（最小） DC 6V 5mA DC 12V 2mA DC 24V 1mA |
1c | ● | VCTF 36SB3心×0.75mm2×1.5m | 11.7 | V形マイクロスイッチ 金クラッド接点 |
370 | IP50 | ● | ● |
- ※ □（カバー色）：B=黒、R=赤、G=緑、M=アイボリー、BR=茶、BL=青、GR=灰、Y=黄
この商品の主要構成材料
| 形式 | 本体／カバー | 戻しばね | シャフト | 底板 |
|---|---|---|---|---|
| SFUS-1□ | ABS樹脂／ エチレン酢酸ビニール |
SUS（ステンレス） | - | SPCC（鋼板） |
注意・禁止事項
- 水中、油中での使用はできません。
- フット本体部の保護構造：IPX8相当の試験条件は以下のとおり。
- 『X』：外来固形物に対する保護については非適用特性。
- 『8』：水に対する保護等級については、水深1mに1時間没し、浸入した水が滞留せず、内部機器に悪影響を与えず排水する。（IPX7は水深1mに30分）
フットスイッチ低電圧微少電流タイプ SFVシリーズ
この商品のバリエーション
SFVS-1
SFVS-1-2
製品仕様
| 形式 | 色／塗装色 | 定格 | 接点構成 | 動作 | キャブタイヤコード | 動作力 （N） |
内蔵スイッチ | 質量 （g） |
保護 構造 |
保護カバー | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| モーメンタリ | SCL-S | SCH-S | |||||||||
| SFVS-1 | シルバーニュートン R1-1004相当 |
標準定格 AC250V 3A SFVS-1、SFVS-1-2タイプは定格AC100V未満 微少定格（最小） DC 6V 5mA DC 12V 2mA DC 24V 1mA |
1c | ● | MVVS 3心×0.5mm2×1m | 29.4 | V形マイクロスイッチ 金クラッド接点 |
255 | IP30 | ● | ● |
| SFVS-1-2 | 1c×2 | ● | MVVS 6心×0.5mm2×1m | 1100 | IP30 | - | - | ||||
この商品の主要構成材料
| 形式 | 本体／カバー | 戻しばね | シャフト | 底板 |
|---|---|---|---|---|
| SFVS-1 | アルミ合金ダイカスト | SWP（ピアノ線） | SS400（鋼材） | - |
| SFVS-1-2 | SPCC（鋼板） |
注意・禁止事項
- 水中、油中での使用はできません。
- フット本体部の保護構造：IPX8相当の試験条件は以下のとおり。
- 『X』：外来固形物に対する保護については非適用特性。
- 『8』：水に対する保護等級については、水深1mに1時間没し、浸入した水が滞留せず、内部機器に悪影響を与えず排水する。（IPX7は水深1mに30分）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,521円 ( 3,873円 ) | 在庫品1日目当日出荷可能 |
4,490円 ( 4,939円 ) | 在庫品1日目当日出荷可能 |
2,870円 ( 3,157円 ) | 9日目 |
4,130円 ( 4,543円 ) | 9日目 |
2,870円 ( 3,157円 ) | 9日目 |
3,690円 ( 4,059円 ) | 在庫品1日目当日出荷可能 |
3,260円978円 ( 1,076円 ) | 在庫品1日目当日出荷可能 |
2,597円649円 ( 714円 ) | 在庫品1日目当日出荷可能 |
2,790円 ( 3,069円 ) | 在庫品1日目当日出荷可能 |
2,480円 ( 2,728円 ) | 9日目 |
2,480円 ( 2,728円 ) | 在庫品1日目当日出荷可能 |
3,000円 ( 3,300円 ) | 9日目 |
3,000円 ( 3,300円 ) | 9日目 |
4,860円 ( 5,346円 ) | 在庫品1日目当日出荷可能 |
9,990円 ( 10,989円 ) | 9日目 |
詳細情報
基本情報
DC5V 1mA～DC24V 50mAに対応した低電圧微少電流専用フットスイッチ。
【特長】
・シーケンサの入力信号用等電子回路の入力にも安心して利用可能。
・低電圧微少電流用の、独自の開発によるフットスイッチ。
【用途】
・シーケンサなどの制御措置、医療用機器、計測器、パソコンの外部入力信号操作用。
・システムキッチン機器、アミューズメント関連機器など。
・特に、医療用機器での高信頼なスイッチとしても最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

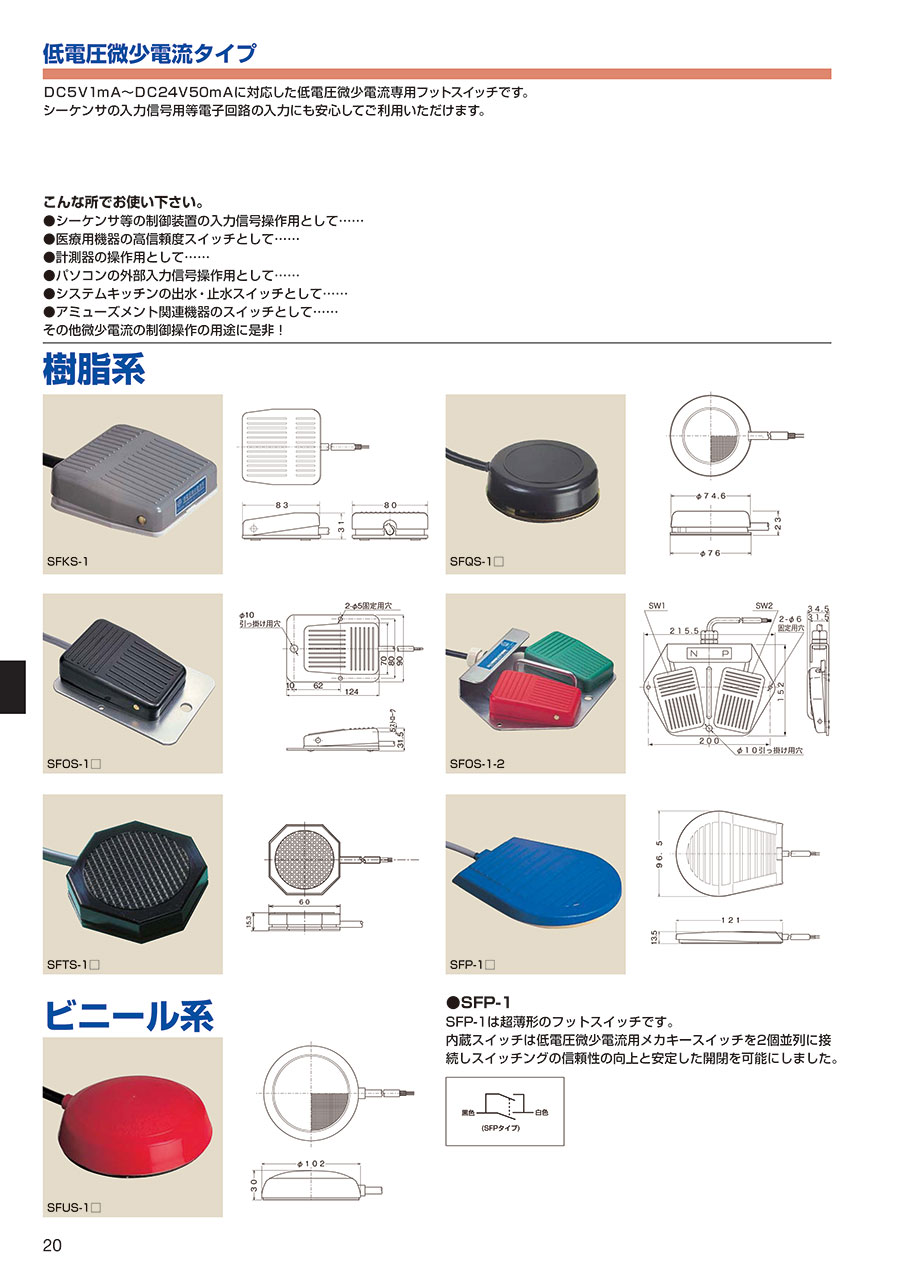

カタログ
商品担当おすすめ
フットスイッチ 低電圧微少電流タイプのレビュー
冶具の押しボタンスイッチとして
2
2.02018/05/22
フットスイッチですが手押しスイッチとして使用しています。
机の上に置いて使用するため、それなりに大きく、薄く、また動作力...もっと読む
ミスミからのコメント
ミスミをご利用頂きありがとうございます。 机上にて手押しスイッチとしてご使用されると、力の加える角度・体勢などから予想以上の力が必要になってしまうかと思います。 本来の使用方法であるフットスイッチとしてご使用頂けますと幸いです。 引き続きご愛顧の程よろしくお願い致します。
0人が参考にしています。
よくあるご質問（FAQ）
Qケーブルの端末処理はどうなっていますか？
A
ケーブルの先端は被覆を剥いた切りっ放しです。圧着端子やコネクタ等の付属しておりませんので用途に合わせてお客様で加工をお願いしています。
Qシーケンサ（例：入力信号：DC24V、6mA）の入力用として使いたいのですが、どんなフットスイッチを選べばよいですか？
A
微少電流をON/OFFさせる場合は接触抵抗が大きくなると、ONしない場合があります、低電圧微少電流タイプをお奨めします。
