フットスイッチ 産業用全カバータイプ
- 通常単価(税別)
- 13,970円～24,990円
- 税込単価
- 15,367円～27,489円
外部衝撃、上面からの落下物による誤動作を防止する産業用全カバーシリーズのフットスイッチ。【特長】【SF...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

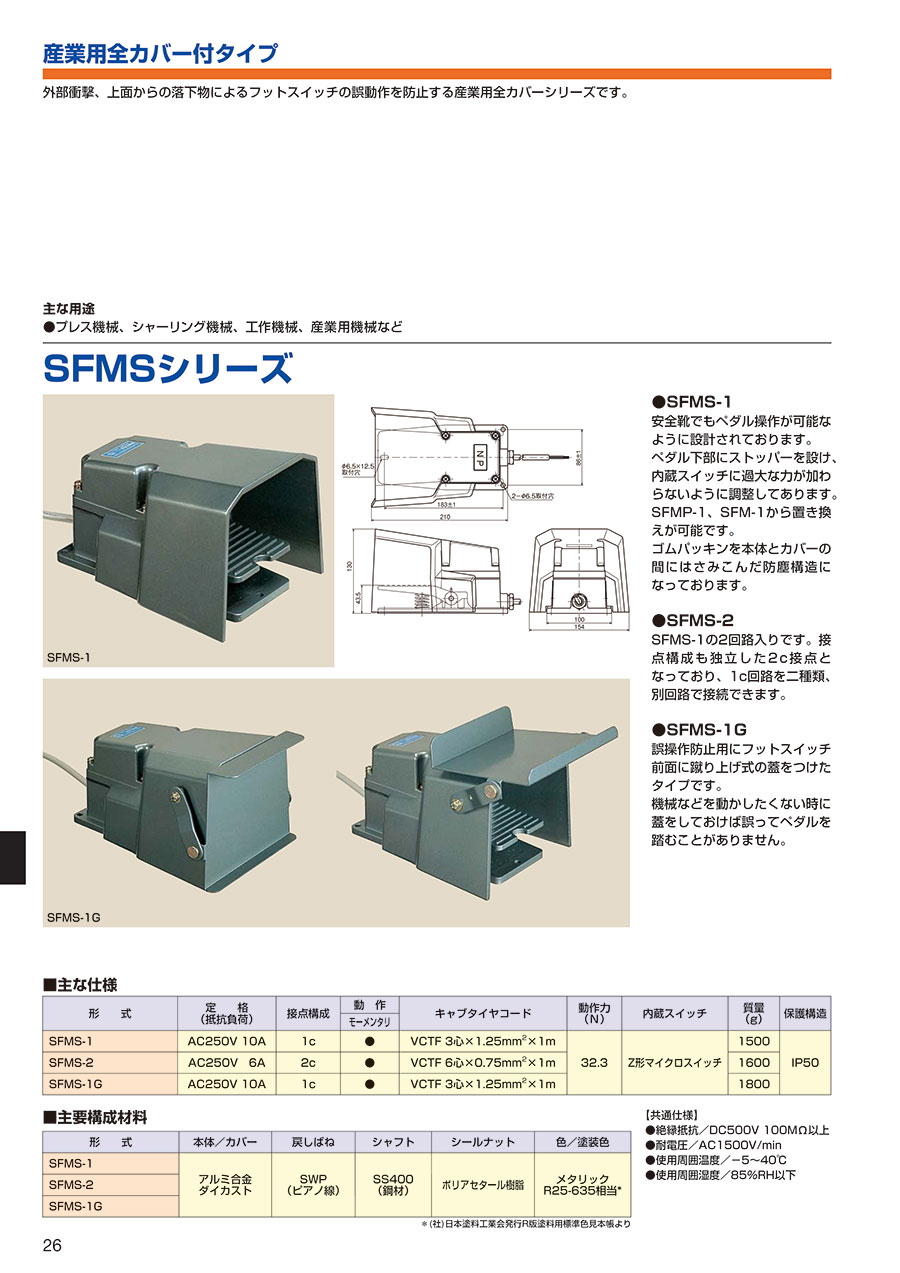

フットスイッチ産業用全カバータイプ SFMシリーズ
この商品のバリエーション
SFMS-1
安全靴でもペダル操作が可能なように設計されている。ペダル下部にストッパーを設け、内蔵スイッチに過大な力が加わらないように調整してある。
SFMS-2
SFMS-1の2回路入り。接点構成も独立した2c接点となっており、1c回路を二種類、別回路で接続できる。
SFMS-1G
誤操作防止用にフットスイッチ前面に蹴り上げ式の蓋をつけたタイプ。機械などを動かしたくない時に蓋をしておけば誤ってペダルを踏むことがない。
製品仕様
| 形式 | 定格 | 接点構成 | 動作 | キャブタイヤコード | 動作力 （N） |
内蔵スイッチ | 質量 （g） |
保護構造 |
|---|---|---|---|---|---|---|---|---|
| モーメンタリ | ||||||||
| SFMS-1 | AC250V 10A | 1c | ● | VCTF 3心×1.25mm2×1m | 32.3 | Z形マイクロスイッチ | 1500 | IP50 |
| SFMS-2 | AC250V 6A | 2c | ● | VCTF 6心×0.75mm2×1m | 1600 | |||
| SFMS-1G | AC250V 10A | 1c | ● | VCTF 3心×1.25mm2×1m | 1800 |
この商品の主要構成材料
| 形式 | 本体／カバー | 戻しばね | シャフト | シールナット | 色／塗装色 |
|---|---|---|---|---|---|
| SFMS-1 | アルミ合金ダイカスト | SWP （ピアノ線） |
SS400 （鋼材） |
ポリアセタール樹脂 | メタリック R25-635相当* |
| SFMS-2 | |||||
| SFMS-1G |
* （社）日本塗料工業会発行R版塗料用標準色見本帳より
注意・禁止事項
- 水中、油中での使用はできません。
- フット本体部の保護構造：IPX8相当の試験条件は以下のとおり。
『X』：外来固形物に対する保護については非適用特性。
『8』：水に対する保護等級については、水深1mに1時間没し、浸入した水が滞留せず、内部機器に悪影響を与えず排水する。（IPX7は水深1mに30分）
フットスイッチ産業用全カバータイプ SFDシリーズ
この商品のバリエーション
SFD-1
SFMSより堅牢な構造になっている。万が一ペダル動作に故障があっても内部の戻しバネによりスイッチが復帰するようになっている。
SFD-2
SFD-1の2回路入り。
SFD-2D
2回路入りだが2段踏み形になっている。2段踏み形は2個の異なったバネを同軸に入れ、1段目約19.6N（2kgf）、2段目約98N（10kgf）の動作力でスイッチがそれぞれ動作する。用途として「2段階操作」「遅延操作」に適している。
製品仕様
| 形式 | 定格 （抵抗負荷） |
接点構成 | 動作 | キャブタイヤコード | 動作力 （N） |
内蔵スイッチ | 質量 （g） |
保護構造 |
|---|---|---|---|---|---|---|---|---|
| モーメンタリ | ||||||||
| SFD-1 | AC250V 10A | 1c | ● | VCTF 3心×1.25mm2×2m | 58.8 | Z形マイクロスイッチ | 3100 | IP50 |
| SFD-2 | AC250V 6A | 2c | ● | VCTF 6心×0.75mm2×2m | 3300 | |||
| SFD-2D | ● | 1段 19.6 2段 98.0 |
3400 |
この商品の主要構成材料
| 形式 | 本体／カバー | 戻しばね | シャフト | 色／塗装色 |
|---|---|---|---|---|
| SFD-1 | アルミ合金ダイカスト | SWP （ピアノ線） |
SS400 （鋼材） |
R39-236相当* |
| SFD-2 | ||||
| SFD-2D |
* （社）日本塗料工業会発行R版塗料用標準色見本帳より
詳細情報
基本情報
外部衝撃、上面からの落下物による誤動作を防止する産業用全カバーシリーズのフットスイッチ。
【特長】
【SFMSシリーズ】
・安全靴でもペダル操作が可能なように設計されている。
・誤操作防止用にフットスイッチ前面に蹴り上げ式の蓋をつけたタイプ。
・ペダル下部にストッパーを設け、内蔵スイッチに過大な力が加わらないように調整してある。
・ゴムパッキンを本体とカバーの間に挟みこんだ防塵構造。
【SFDシリーズ】
・産業用全カバーシリーズの最も堅牢なタイプ。
・万が一ペダル動作に故障があっても内部の戻しバネによりスイッチが復帰するようになっている。
【用途】
・プレス機械、シャーリング機械、工作機械、産業用機械など。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
