長岡特殊電線

ACSシリーズ自動制御装置用ケーブル（VCTF）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 1,144円～334,337円

税込単価: 1,258円～367,771円

【特長】・電気用品安全法の特定電気用品の適合品です・全線心が色別となり、配線及...

規格・仕様：

より線
300V

電線規格
VCTF
定格電圧
300V
シールド
無
安全規格
PSE
シース(外被)色
灰
アース線
なし
シース(外被)材料
PVC（塩ビ･鉛フリー）
絶縁体材料
PVC（塩ビ･鉛フリー）
難燃性
難燃性

ご注意

【取扱い終了品】2021年9月30日をもってミスミでは受注受付を終了します。推奨代替品はこちらです。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。

未確定：候補が1,000型番あります。

商品情報
型番リスト
詳細情報

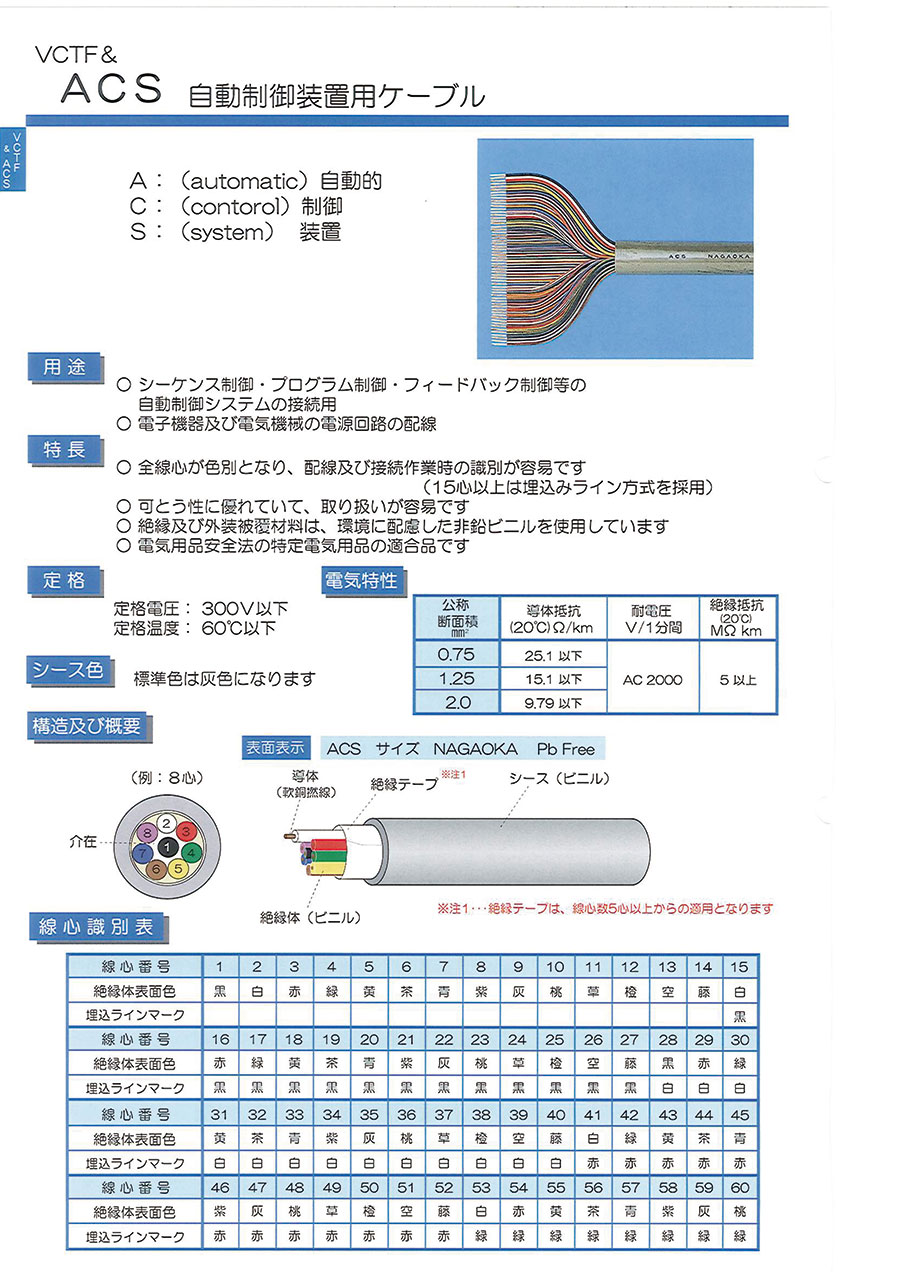

カタログ

商品情報

ACSシリーズの特長

全線心が色別で視認性に優れた埋込ラインマーク（15心以上）

ACSシリーズイメージ

全ての線心を色別にしており、「埋込ラインマーク」で識別可能。
色が薄くなったり途切れたりすることがなく、確実な配線が可能。
加工時の不良低減、作業者の負担軽減で、作業スピードアップ、トータルコストダウンに貢献。
配線時の外観も色鮮やかで美しく、品質のより一層の向上に寄与。

ACSシリーズの詳細

定格電圧：300V以下
定格温度：60℃以下
シース色：灰

開発秘話

多心ケーブルの配線時に、ナンバリングだと小さい数字が見えにくかったり、数字を探すのが大変だと聞きました。ACSでは、全ての線心が色で識別されているので、見ただけで瞬時にどの線心か判断できるため、配線作業が早くできるようになると大変好評です。

型番リスト

表示件数

...

型番

芯数

(芯)

導体断面積

(mm²)

全長

(m)

仕上り外径

(mm)

許容電流

(A)

導体素線数/素線径

(本/mm)

導体外径

(mm)

絶縁体外径

(mm)

RoHS?

最小発注数量

14	0.75	1	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	2	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	3	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	4	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	5	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	6	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	7	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	8	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	9	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	10	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	11	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	12	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	13	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	14	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	15	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	16	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	17	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	18	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	19	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	20	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	21	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	22	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	23	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	24	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	25	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	26	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	27	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	28	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	29	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	30	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	31	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	32	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	33	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	34	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	35	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	36	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	37	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	38	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	39	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	40	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	41	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	42	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	43	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	44	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	45	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	46	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	47	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	48	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	49	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	50	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	51	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	52	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	53	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	54	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	55	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	56	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	57	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	58	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	59	12.6	4	30/0.18	1.1	2.3	10	1個
14	0.75	60	12.6	4	30/0.18	1.1	2.3	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,391円 ( 4,830円 )	3日目
4,391円 ( 4,830円 )	3日目
4,391円 ( 4,830円 )	3日目
4,391円 ( 4,830円 )	3日目
3,669円 ( 4,036円 )	3日目
4,403円 ( 4,843円 )	3日目
5,137円 ( 5,651円 )	3日目
5,871円 ( 6,458円 )	3日目
6,605円 ( 7,266円 )	3日目
7,338円 ( 8,072円 )	3日目
8,072円 ( 8,879円 )	3日目
8,806円 ( 9,687円 )	3日目
9,540円 ( 10,494円 )	3日目
10,274円 ( 11,301円 )	3日目
11,008円 ( 12,109円 )	3日目
11,742円 ( 12,916円 )	3日目
12,475円 ( 13,723円 )	3日目
13,209円 ( 14,530円 )	3日目
13,943円 ( 15,337円 )	3日目
14,677円 ( 16,145円 )	3日目
15,411円 ( 16,952円 )	3日目
16,145円 ( 17,760円 )	3日目
16,878円 ( 18,566円 )	3日目
17,612円 ( 19,373円 )	3日目
18,346円 ( 20,181円 )	3日目
19,080円 ( 20,988円 )	3日目
19,814円 ( 21,795円 )	3日目
20,548円 ( 22,603円 )	3日目
21,282円 ( 23,410円 )	3日目
22,015円 ( 24,217円 )	3日目
22,749円 ( 25,024円 )	3日目
23,483円 ( 25,831円 )	3日目
24,217円 ( 26,639円 )	3日目
24,951円 ( 27,446円 )	3日目
25,685円 ( 28,254円 )	3日目
26,418円 ( 29,060円 )	3日目
27,152円 ( 29,867円 )	3日目
27,886円 ( 30,675円 )	3日目
28,620円 ( 31,482円 )	3日目
29,354円 ( 32,289円 )	3日目
30,088円 ( 33,097円 )	3日目
30,822円 ( 33,904円 )	3日目
31,555円 ( 34,711円 )	3日目
32,289円 ( 35,518円 )	3日目
33,023円 ( 36,325円 )	3日目
33,757円 ( 37,133円 )	3日目
34,491円 ( 37,940円 )	3日目
35,225円 ( 38,748円 )	3日目
35,958円 ( 39,554円 )	3日目
34,071円 ( 37,478円 )	3日目
34,753円 ( 38,228円 )	3日目
35,434円 ( 38,977円 )	3日目
36,116円 ( 39,728円 )	3日目
36,797円 ( 40,477円 )	3日目
37,479円 ( 41,227円 )	3日目
38,160円 ( 41,976円 )	3日目
38,841円 ( 42,725円 )	3日目
39,523円 ( 43,475円 )	3日目
40,204円 ( 44,224円 )	3日目
40,886円 ( 44,975円 )	3日目

...

基本情報

基本情報

【特長】
・電気用品安全法の特定電気用品の適合品です
・全線心が色別となり、配線及び接続作業時の識別が容易です（15心以上は埋込みライン方式を採用）
・可とう性に優れていて、取り扱いが容易です
・多心もラインアップしており、ニーズに適したサイズ、線心数を選択可能
・絶縁及び外装被覆材料は、環境に配慮した非鉛ビニルを使用しています
【用途】
・シーケンス制御・プログラム制御・フィードバック制御等の自動制御システムの接続用
・電子機器及び電気機械の電源回路の配線
・定格電圧300Vに対応しており、幅広い用途に使用可能

ご注意

【取扱い終了品】2021年9月30日をもってミスミでは受注受付を終了します。推奨代替品はこちらです。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ACSシリーズ自動制御装置用ケーブル（VCTF）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QACSとはどういう意味ですか？

AutomaticContorolSystem（自動制御装置）の頭文字をとったものとなります。
