長岡特殊電線

SCICシリーズケーブル

Name: SCICシリーズ ケーブル
Brand: 長岡特殊電線
SKU: 222000538451
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 644円～248,160円

税込単価: 708円～272,976円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

長岡特殊電線

CHC（MVVS）シリーズコンピュータ装置間接続ケーブル

通常価格(税別)： 1,045円 (税込価格：1,150円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

長岡特殊電線

コンピューター装置間接続ケーブル（スパイラルシールド） CHC

通常価格(税別)： 6,615円 (税込価格：7,277円)

通常出荷日：4 日目

導体に「すずめっき軟銅線」を採用したSCICシリーズケーブル。【特長】・耐腐食...

詳細情報を確認する

AWGサイズ (AWG)
25
導体断面積 (㎟)
0.18
シールド
有
定格電圧
100V
シース（外皮）色
灰
特性
耐熱性
アース線
なし
シース（外皮）材料
PVC(塩ビ)
絶縁体材料
PVC(塩ビ)
導体素線数/素線径 (本/mm)
7/0.18TA
導体外径 (mm)
0.54
絶縁体外径 (mm)
1.14

未確定：候補が1,700型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

SCICシリーズの特長

接地作業が効率よく行える「スパイラルシールド」構造（4心以下）

スパイラルシールド構造イメージ

高密度「編組シールド」構造で優れた耐ノイズ性（5心以上）

編組シールド構造イメージ

線心の識別には「スパイラルマーキング」（11心以上）を採用。
360度どこからでも識別が可能。
接続作業の効率化、不良低減、作業者の負担軽減に寄与。
曲げ半径仕上外径×8（固定部）

型番	断面積（mm²）	芯数	AWG サイズ目安^※1	撚合構造（図参照）	線芯本数	仕上^※5 外径（mm）	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約（mm）	シース		規格
型番	断面積（mm²）	芯数	AWG サイズ目安^※1	撚合構造（図参照）	線芯本数	仕上^※5 外径（mm）	概算質量 kg/km	許容電流 A（30℃）^※2	導体抵抗 Ω/km（20℃）	絶縁抵抗 MΩ/km（20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ^※3	厚さ（mm）	材質^※3	線芯外径約（mm）	厚さ（mm）	材質^※3	規格
SCIC	0.18	2	25	芯/層撚り	2	3.7	20	3	111	5以上	500	7/0.18	0.54	なし	0.3	PVC	1.14	0.60	PVC	－
		3			3	3.9	24	3
		4			4	4.2	29	2
		5			5	5.2	38	2										0.70
		6			6	5.6	42	2
		7			7	5.9	48	2
		8			8	6.3	55	2
		10			10	6.9	75	2										0.80
		12			12	6.9	80	2										0.80
		16			16	8.1	80	1										1.00
		20			20	8.8	115	1
		24			24	9.6	135	1
		30			30	10.1	155	1
		40			40	11.9	195	1
		50			50	12.5	235	1										1.20
		60			60	13.4	275	1										1.20

SCICの線芯識別表

※線芯数2芯は白・赤です。

SCIC

線芯№

絶縁体の色

黒

白

赤

緑

黄

茶

青

紫

灰

桃

白

赤

緑

黄

茶

青

紫

灰

桃

草

黒

赤

緑

黄

茶

青

紫

灰

桃

草

識別用ラインの色

黒

白

線芯№

絶縁体の色

白

緑

黄

茶

青

紫

灰

桃

草

橙

白

赤

黄

茶

青

紫

灰

桃

草

橙

白

赤

緑

茶

青

紫

灰

桃

草

橙

識別用ラインの色

赤

緑

黄

SCICシリーズの詳細

定格電圧：100V未満
温度：ー10～60℃
シース色：濃灰

開発秘話

多心ケーブルの配線時に、ナンバリングだと小さい数字が見えにくかったり、数字を探すのが大変だと聞きました。SCICでは、全ての線心が色で識別されているので、見ただけで瞬時にどの線心か判断できるため、配線作業が早くできるようになると大変好評です。また、線心が細いので、より識別性を高めるために、スパイラルラインを採用しました。これにより、識別用のラインを探すことなく、360度どこからでも識別が可能です。

型番リスト

表示件数

...

型番

芯数

仕上がり外径

(mm)

全長

(m)

RoHS?

最小発注数量

1	2.6	1	10	1個
1	2.6	2	10	1個
1	2.6	3	10	1個
1	2.6	4	10	1個
1	2.6	5	10	1個
1	2.6	6	10	1個
1	2.6	7	10	1個
1	2.6	8	10	1個
1	2.6	9	10	1個
1	2.6	10	10	1個
1	2.6	11	10	1個
1	2.6	12	10	1個
1	2.6	13	10	1個
1	2.6	14	10	1個
1	2.6	15	10	1個
1	2.6	16	10	1個
1	2.6	17	10	1個
1	2.6	18	10	1個
1	2.6	19	10	1個
1	2.6	20	10	1個
1	2.6	21	10	1個
1	2.6	22	10	1個
1	2.6	23	10	1個
1	2.6	24	10	1個
1	2.6	25	10	1個
1	2.6	26	10	1個
1	2.6	27	10	1個
1	2.6	28	10	1個
1	2.6	29	10	1個
1	2.6	30	10	1個
1	2.6	31	10	1個
1	2.6	32	10	1個
1	2.6	33	10	1個
1	2.6	34	10	1個
1	2.6	35	10	1個
1	2.6	36	10	1個
1	2.6	37	10	1個
1	2.6	38	10	1個
1	2.6	39	10	1個
1	2.6	40	10	1個
1	2.6	41	10	1個
1	2.6	42	10	1個
1	2.6	43	10	1個
1	2.6	44	10	1個
1	2.6	45	10	1個
1	2.6	46	10	1個
1	2.6	47	10	1個
1	2.6	48	10	1個
1	2.6	49	10	1個
1	2.6	50	10	1個
1	2.6	51	10	1個
1	2.6	52	10	1個
1	2.6	53	10	1個
1	2.6	54	10	1個
1	2.6	55	10	1個
1	2.6	56	10	1個
1	2.6	57	10	1個
1	2.6	58	10	1個
1	2.6	59	10	1個
1	2.6	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

644円 ( 708円 )	4日目
644円 ( 708円 )	4日目
644円 ( 708円 )	4日目
644円 ( 708円 )	4日目
644円 ( 708円 )	4日目
1,160円 ( 1,276円 )	4日目
1,160円 ( 1,276円 )	4日目
1,160円 ( 1,276円 )	4日目
1,160円 ( 1,276円 )	4日目
1,160円 ( 1,276円 )	4日目
1,276円 ( 1,404円 )	4日目
1,392円 ( 1,531円 )	4日目
1,508円 ( 1,659円 )	4日目
1,624円 ( 1,786円 )	4日目
1,740円 ( 1,914円 )	4日目
1,856円 ( 2,042円 )	4日目
1,972円 ( 2,169円 )	4日目
2,088円 ( 2,297円 )	4日目
2,204円 ( 2,424円 )	4日目
2,320円 ( 2,552円 )	4日目
2,436円 ( 2,680円 )	4日目
2,552円 ( 2,807円 )	4日目
2,668円 ( 2,935円 )	4日目
2,784円 ( 3,062円 )	4日目
2,900円 ( 3,190円 )	4日目
3,016円 ( 3,318円 )	4日目
3,132円 ( 3,445円 )	4日目
3,248円 ( 3,573円 )	4日目
3,364円 ( 3,700円 )	4日目
3,480円 ( 3,828円 )	4日目
3,596円 ( 3,956円 )	4日目
3,712円 ( 4,083円 )	4日目
3,828円 ( 4,211円 )	4日目
3,944円 ( 4,338円 )	4日目
4,060円 ( 4,466円 )	4日目
4,176円 ( 4,594円 )	4日目
4,292円 ( 4,721円 )	4日目
4,408円 ( 4,849円 )	4日目
4,524円 ( 4,976円 )	4日目
4,640円 ( 5,104円 )	4日目
4,756円 ( 5,232円 )	4日目
4,872円 ( 5,359円 )	4日目
4,988円 ( 5,487円 )	4日目
5,104円 ( 5,614円 )	4日目
5,220円 ( 5,742円 )	4日目
5,336円 ( 5,870円 )	4日目
5,452円 ( 5,997円 )	4日目
5,568円 ( 6,125円 )	4日目
5,684円 ( 6,252円 )	4日目
5,273円 ( 5,800円 )	4日目
5,378円 ( 5,916円 )	4日目
5,484円 ( 6,032円 )	4日目
5,589円 ( 6,148円 )	4日目
5,695円 ( 6,265円 )	4日目
5,800円 ( 6,380円 )	4日目
5,905円 ( 6,496円 )	4日目
6,011円 ( 6,612円 )	4日目
6,116円 ( 6,728円 )	4日目
6,222円 ( 6,844円 )	4日目
6,327円 ( 6,960円 )	4日目

...

基本情報

基本情報

導体に「すずめっき軟銅線」を採用したSCICシリーズケーブル。
【特長】
・耐腐食性に優れ、ハンダ付け性も良好です。
・絶縁体には耐熱105℃の特殊ビニルを使用しています。
・ハンダ作業時に熱収縮が起きにくく溶けにくいので、高温での加工に適しています。
・可とう性に優れており、取り扱いが容易です。
・SCICは高密度シールド構造で耐ノイズ性に優れています。1～4芯まではスパイラルシールドで接地作業が効率よく行えます。
【用途】
・弱電回路の信号伝送や接続配線に。
・耐ノイズ性能が要求される環境での配線に最適。
・各種計測機器やコンピュータ等の入出力装置間の信号用。
・工場内およびオフィスにおけるコンピュータ設備機器等の内部配線用。

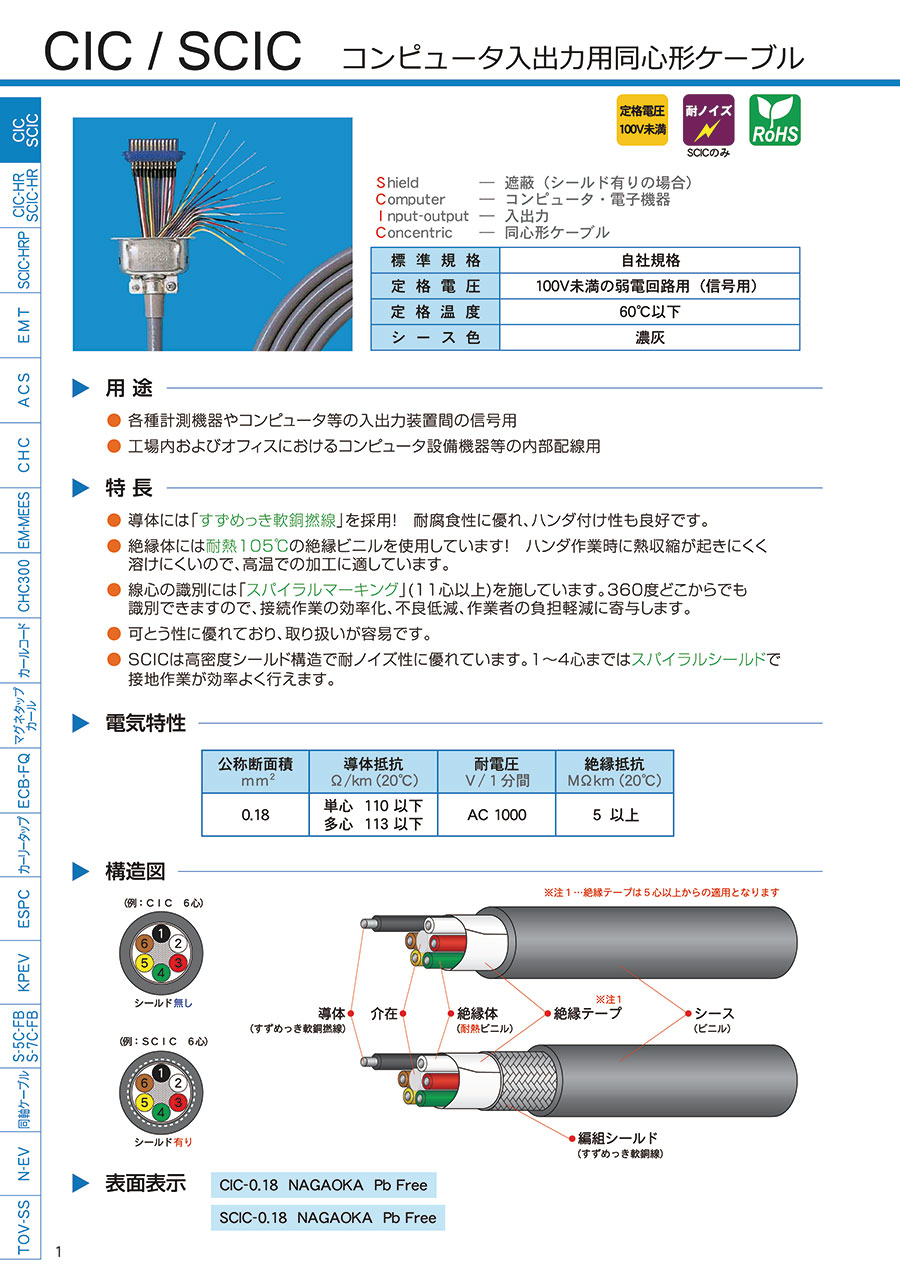

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SCICシリーズケーブルのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

RS-232Cケーブルに使用

満足度：5.02021/07/07

秤とPLCを接続するRS-232C通信ケーブルに、このSCICシリーズケーブル(4CX0.18SQ)を使用しました。長...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

QSCICとはどういう意味ですか？

ShieldComputerInput-outputConcentric（遮蔽付き電子機器入出力同心形）の頭文字をとったものになります。
