長岡特殊電線

CHC（MVVS）シリーズコンピュータ装置間接続ケーブル

Name: CHC（MVVS）シリーズ コンピュータ装置間接続ケーブル
Brand: 長岡特殊電線
SKU: 222000538440
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 1,045円～210,804円

税込単価: 1,150円～231,884円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

長岡特殊電線

SCICシリーズケーブル

通常価格(税別)： 644円 (税込価格：708円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

長岡特殊電線

計装用ケーブル KPEV-SBTシリーズ

通常価格(税別)： 2,038円 (税込価格：2,242円)

通常出荷日：在庫品1日目

全ての線心を色別可能なコンピュータ装置間接続ケーブル。【特長】・全線心が色別と...

詳細情報を確認する

シールド
有
シース（外皮）色
灰
アース線
なし
シース（外皮）材料
PVC(塩ビ)
絶縁体材料
PVC(塩ビ)

ご注意

線心数が1芯のときは「白」、線心数が2芯のときは「白・赤」になります。

未確定：候補が5,200型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

MVVSシリーズの特長

全線心が色別で視認性に優れた埋込ラインマーク（15心以上）

MVVSシリーズイメージ

全ての線心を色別にしており、「埋込ラインマーク」で識別可能。
色が薄くなったり途切れたりすることがなく、確実な配線が可能。
加工時の不良低減、作業者の負担軽減で、作業スピードアップ、トータルコストダウンに貢献。
配線時の外観も色鮮やかで美しく、品質のより一層の向上に寄与。
曲げ半径仕上外径×8（固定部）

概要仕様

型番	断面積（mm²）	芯数	AWG サイズ目安^※1	撚合構造（図参照）	線芯本数	仕上^※5 外径（mm）	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約（mm）	シース		規格
型番	断面積（mm²）	芯数	AWG サイズ目安^※1	撚合構造（図参照）	線芯本数	仕上^※5 外径（mm）	概算質量 kg/km	許容電流 A（30℃）^※2	導体抵抗 Ω/km（20℃）	絶縁抵抗 MΩ/km（20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ^※3	厚さ（mm）	材質^※3	線芯外径約（mm）	厚さ（mm）	材質^※3	規格
MVVS	0.3	2	22	芯/層撚り	2	5.2	39	2.0	62.9	5以上	500	12/0.18	0.7	なし	0.4	PVC	1.5	0.80	PVC	－
		3			3	5.4	43	1.7
		4			4	5.8	49	1.6
		5			5	6.8	65	1.5			1000							1.00
		6			6	7.3	70	1.4
		7			7	7.3	75	1.4
		8			8	7.7	85	1.3
		10			10	8.6	10	1.3
		12			12	8.6	110	1.2
		16			16	9.8	140	1.1
		20			20	10.5	165	1.0
		30			30	12.4	225	0.9
		40			40	13.9	290	0.9										1.10
	0.5	2	20		2	6.0	55	3.3	37.8		500	20/0.18	0.9		0.5		1.9	0.80
		3			3	6.4	65	2.9
		4			4	6.9	75	2.7
		5			5	7.9	85	2.5			1000							1.00
		6			6	8.5	100	2.4
		7			7	8.5	105	2.3
		8			8	9.0	120	2.2
		10			10	10.2	145	2.1
		12			12	10.2	160	2.0
		16			16	11.7	205	1.8
		20			20	12.6	245	1.7
		30			30	15.2	345	1.6										1.10
		40			40	17.1	450	1.5										1.20
	0.75	2	18		2	6.4	65	5.9	25.1		500	30/0.18	1.1		0.5		2.1	0.80
		3			3	6.9	80	5.1
		4			4	7.4	85	4.7
		5			5	9.0	115	4.4			3000				0.6		2.3	1.00		PSE
		6			6	9.7	130	4.2
		8			8	10.4	160	3.9
		10			10	11.8	195	3.7
		12			12	11.8	220	3.5
		16			16	13.8	280	3.2										1.10
		20			20	14.9	345	3.0										1.10
		30			30	18.0	490	2.7										1.20
		40			40	20.2	635	2.5										1.30
	1.25	2	16		2	7.6	90	10	15.1		500	50/0.18	1.5		0.55		2.6	0.80		－
		3			3	8.2	110	8.7
		4			4	8.9	130	8.0
		5			5	10.0	150	7.6			3000				0.6		2.7	1.00		PSE
		6			6	10.9	175	7.2
		7			7	10.9	195	6.8
		8			8	11.7	220	6.6										1.10
		10			10	13.5	265	6.4
		12			12	13.5	300	6.0
		16			16	15.7	395	5.5
		20			20	17.2	485	5.2										1.20
		30			30	20.8	695	4.7										1.30
	2.0	2	14		2	8.2	110	14.2	9.79		500	37/0.26	1.8		0.6		3	0.80		－
		3			3	8.8	135	12.4
		4			4	9.6	165	11.3
		5			5	10.9	195	10.7			3000							1.00		PSE
		6			6	11.8	225	10.2
		7			7	11.8	250	9.6
		8			8	12.7	280	9.4
		10			10	14.8	355	9.0										1.10

線芯No.	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
絶縁体の色	黒（白）	白（赤）	赤	緑	黄	茶	青	紫	灰	桃	草	橙	空	藤	白	赤	緑	黄	茶	青
識別用ラインの色	-	-	-	-	-	-	-	-	-	-	-	-	-	-	黒	黒	黒	黒	黒	黒
線芯No.	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37	38	39	40
絶縁体の色	紫	灰	桃	草	橙	空	藤	黒	赤	緑	黄	茶	青	紫	灰	桃	草	橙	空	藤
識別用ラインの色	黒	黒	黒	黒	黒	黒	黒	白	白	白	白	白	白	白	白	白	白	白	白	白

※線心数が1芯のときは「白」、線心数が2芯のときは「白・赤」になります。

MVVSシリーズの詳細

定格電圧：300V以下（0.75mm²以上で、かつ線心数が5心以上のもの）／100V未満（0.5mm²以下、および線心数が4心以下のもの）
温度：ー10～60℃
シース色：灰

開発秘話

多心ケーブルの配線時に、ナンバリングだと小さい数字が見えにくかったり、数字を探すのが大変だと聞きました。CHC（MVVS）では、全ての線心が色で識別されているので、見ただけで瞬時にどの線心か判断できるため、配線作業が早くできるようになると大変好評です。

型番リスト

表示件数

...

型番

芯数

AWGサイズ

(AWG)

導体断面積

(㎟)

定格電圧

仕上がり外径

(mm)

全長

(m)

許容電流

(A)

導体素線数/素線径

(本/mm)

導体外径

(mm)

絶縁体外径

(mm)

RoHS?

最小発注数量

2	[23～22] 22	0.3	[31～100V] 100V	5.2	1	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	2	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	3	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	4	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	5	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	6	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	7	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	8	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	9	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	10	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	11	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	12	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	13	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	14	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	15	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	16	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	17	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	18	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	19	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	20	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	21	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	22	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	23	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	24	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	25	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	26	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	27	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	28	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	29	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	30	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	31	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	32	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	33	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	34	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	35	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	36	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	37	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	38	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	39	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	40	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	41	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	42	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	43	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	44	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	45	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	46	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	47	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	48	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	49	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	50	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	51	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	52	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	53	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	54	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	55	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	56	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	57	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	58	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	59	4	12/0.18	0.7	1.5	10	1個
2	[23～22] 22	0.3	[31～100V] 100V	5.2	60	4	12/0.18	0.7	1.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,045円 ( 1,150円 )	2日目
1,045円 ( 1,150円 )	2日目
1,045円 ( 1,150円 )	2日目
1,045円 ( 1,150円 )	2日目
1,045円 ( 1,150円 )	2日目
1,709円 ( 1,880円 )	2日目
1,709円 ( 1,880円 )	2日目
1,709円 ( 1,880円 )	2日目
1,709円 ( 1,880円 )	2日目
1,709円 ( 1,880円 )	2日目
1,880円 ( 2,068円 )	2日目
2,051円 ( 2,256円 )	2日目
2,221円 ( 2,443円 )	2日目
2,393円 ( 2,632円 )	2日目
2,564円 ( 2,820円 )	2日目
2,734円 ( 3,007円 )	2日目
2,906円 ( 3,197円 )	2日目
3,076円 ( 3,384円 )	2日目
3,247円 ( 3,572円 )	2日目
3,419円 ( 3,761円 )	2日目
3,589円 ( 3,948円 )	2日目
3,760円 ( 4,136円 )	2日目
3,931円 ( 4,324円 )	2日目
4,101円 ( 4,511円 )	2日目
4,273円 ( 4,700円 )	2日目
4,444円 ( 4,888円 )	2日目
4,614円 ( 5,075円 )	2日目
4,786円 ( 5,265円 )	2日目
4,956円 ( 5,452円 )	2日目
5,127円 ( 5,640円 )	2日目
5,299円 ( 5,829円 )	2日目
5,469円 ( 6,016円 )	2日目
5,640円 ( 6,204円 )	2日目
5,811円 ( 6,392円 )	2日目
5,981円 ( 6,579円 )	2日目
6,153円 ( 6,768円 )	2日目
6,324円 ( 6,956円 )	2日目
6,494円 ( 7,143円 )	2日目
6,666円 ( 7,333円 )	2日目
6,836円 ( 7,520円 )	2日目
7,007円 ( 7,708円 )	2日目
7,179円 ( 7,897円 )	2日目
7,349円 ( 8,084円 )	2日目
7,520円 ( 8,272円 )	2日目
7,691円 ( 8,460円 )	2日目
7,861円 ( 8,647円 )	2日目
8,033円 ( 8,836円 )	2日目
8,204円 ( 9,024円 )	2日目
8,374円 ( 9,211円 )	2日目
7,834円 ( 8,617円 )	2日目
7,990円 ( 8,789円 )	2日目
8,146円 ( 8,961円 )	2日目
8,304円 ( 9,134円 )	2日目
8,460円 ( 9,306円 )	2日目
8,616円 ( 9,478円 )	2日目
8,774円 ( 9,651円 )	2日目
8,930円 ( 9,823円 )	2日目
9,086円 ( 9,995円 )	2日目
9,244円 ( 10,168円 )	2日目
9,400円 ( 10,340円 )	2日目

...

基本情報

基本情報

全ての線心を色別可能なコンピュータ装置間接続ケーブル。
【特長】
・全線心が色別となっており、配線及び接続作業時の識別が容易です
線心の識別には「埋込ラインマーキング」（15心以上）を施しており、視認性に優れています
・編組またはスパイラルシールド構造により、耐ノイズ性に優れています
・線心数のラインナップが豊富で、様々なニーズにお使いいただけます
・0.75～2.0mm2で線心数が5心以上のものは、電気用品安全法に適合しており、電圧300V以下の環境でお使いいただけますので、信号用にも電源用にも幅広い用途で活躍します
【用途】
・コンピュータ装置間及びその関連機器の信号伝送用
・電気音響機器及び電気通信機器等の接続用
・ノイズが発生する機器の周辺への配線用

ご注意

線心数が1芯のときは「白」、線心数が2芯のときは「白・赤」になります。

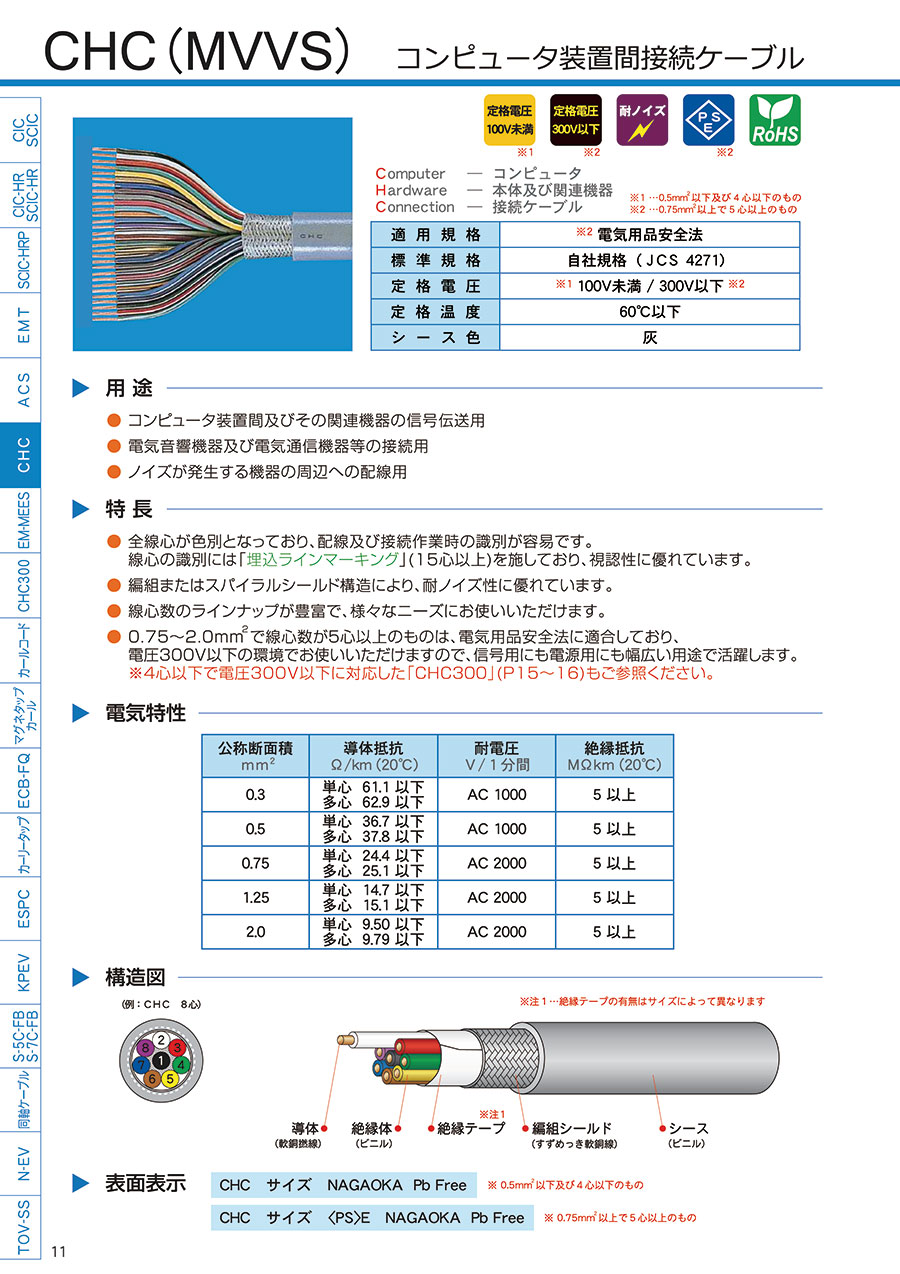

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

CHC（MVVS）シリーズコンピュータ装置間接続ケーブルのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

通信ケーブル

満足度：4.02018/12/19

使用感ですが、外皮を剥く時は他メーカーに比べ剥き辛い感じがしますが、問題なく作業できます。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

QCHCとはどういう意味ですか？

ComputerHardwareConnection（コンピュータ機器接続用）の頭文字をとったものになります。

この商品を見た人は、こんな商品も見ています

	今見ている商品 CHC（MVVS）シリーズコンピュータ装置間接続ケーブル	コンピューター装置間接続ケーブル（スパイラルシールド） CHC	MVVS 100V未満シールド付 PVC	SCICシリーズケーブル	ツイストペア多心ケーブル PMCシリーズ	シールド付ツイストペア多心ケーブル SPMCシリーズ
メーカー	長岡特殊電線	長岡特殊電線	オーナンバ	長岡特殊電線	金子コード	金子コード
通常価格	1,045円-	6,615円 -	1,265円 -	644円 -	2,556円 -	980円 -
通常出荷日	在庫品1日目〜	4日目	1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目
シールド	有	有	有	有	無	有
シース（外皮）色	灰	灰	灰	灰	灰	灰
アース線	なし	なし	なし	なし	なし	なし
シース（外皮）材料	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)
絶縁体材料	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)
