薄い多機能形 Pシリーズ
- 通常単価(税別)
- 3,580円～7,188円
- 税込単価
- 3,938円～7,907円
薄形で長寿命360度ソフトタッチの多機能形、手・足・ひざ等もOKの、ニュー操作スイッチ。【特長】・操作...
詳細を確認- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

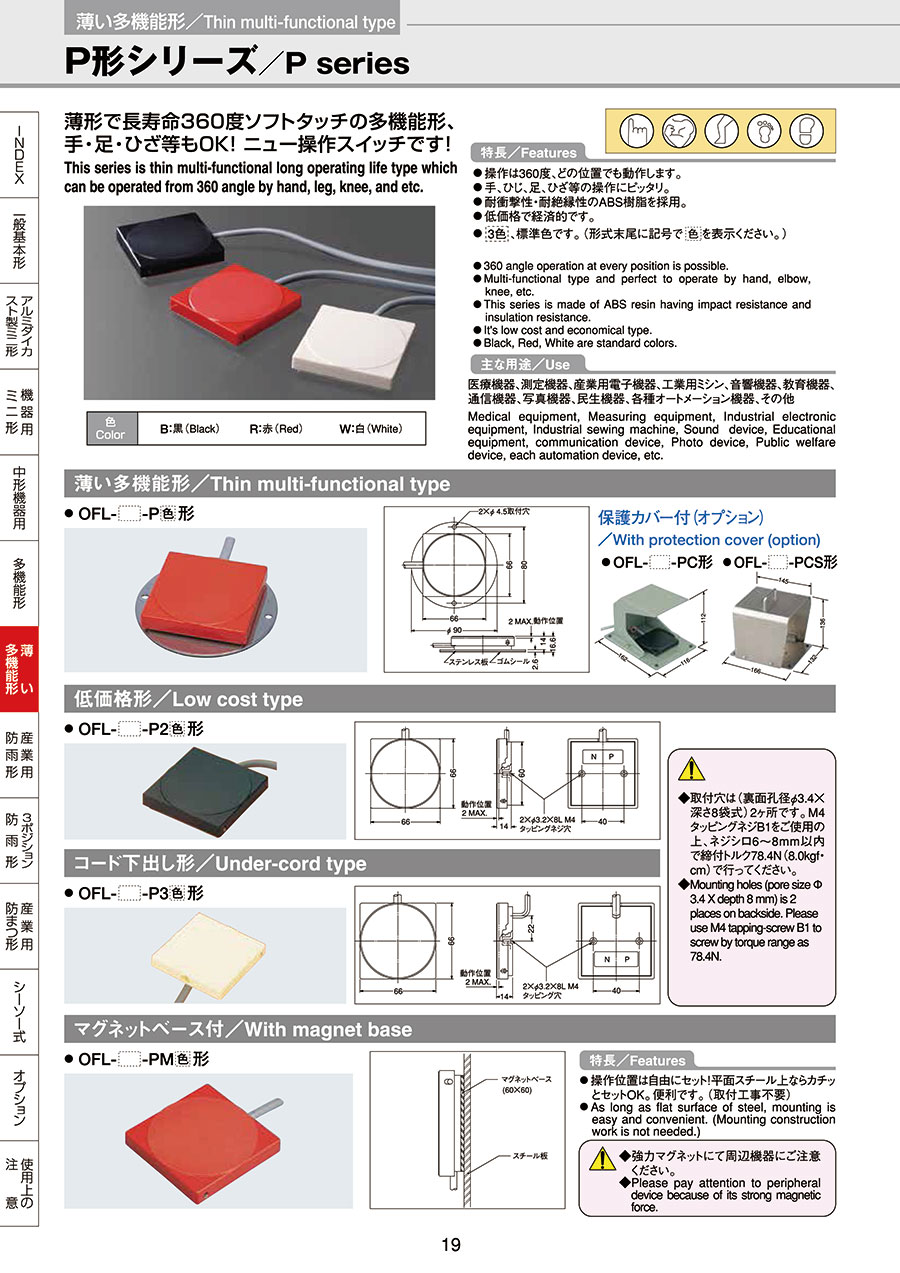

P形シリーズの特長
OFL-□-P色 形
OFL-□-P2色 形
OFL-□-P3色 形
OFL-□-PM色 形
OFL-T□-P 形
OFL-T□-PC 形
製品仕様
| 形 式 Type | 保護カバー | 動作特性 | 定格 Rating | 内蔵スイッチ Switch | 接点構成 Contact | 附属コード VCTFK code | 動作力 N | 重量 g | 保護構造 IP class | |
|---|---|---|---|---|---|---|---|---|---|---|
| C | CS | モーメンタリー | ||||||||
| OFL- S -P 色 | － | － | ● | 3A-250VAC | MICRO スイッチ S形 | 1a | 0.75mm2 2芯1.5m | 9 （0.9kgf） | 190 | IP30 |
| OFL- S -P2 色 | 〇 | 〇 | ● | 120 | ||||||
| OFL- S -P3 色 | － | － | ● | |||||||
| OFL- S -PM 色 | － | － | ● | 180 | ||||||
| OFL- TS -P | 〇 | － | ● 2連式 | 1c 各側とも | VCTF0.75mm2 6芯1.5m | 750 | ||||
| OFL- SG -P 色 | － | － | ● | 0.1A-30VDC 最小負荷 1mA-5VDC | S形 （金クラッド接点） | 1a | 0.75mm2 2芯1.5m | 9 （0.9kgf） | 190 | |
| OFL- SG -P2 色 | 〇 | 〇 | ● | 120 | ||||||
| OFL- SG -P3 色 | － | － | ● | |||||||
| OFL- SG -PM 色 | － | － | ● | 180 | ||||||
| OFL-TSG-P | 〇 | － | ● 2連式 | 1c 各側とも | VCTF0.75mm2 6芯1.5m | 750 | ||||
寸法
OFL-□-P色 形の寸法図
OFL-□-P2色 形の寸法図
OFL-□-P3色 形の寸法図
OFL-□-PM色 形の寸法図
OFL-T□-P 形の寸法図
OFL-T□-PC 形の寸法図
OFL-□-P2色 形/OFL-□-P3色 形についての注意
- 取付穴は（裏面孔径Φ3.4（直径3.4mm）×深さ8袋式）2ヶ所です。M4タッピングネジB1をご使用の上、ネジシロ6～8mm以内で締付トルク78.4N（8.0kg・cm）で行ってください。
OFL-□-PM色 形についての注意
- 強力マグネットにて周辺機器にご注意ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,474円 ( 6,021円 ) | 1日目 |
5,474円 ( 6,021円 ) | 1日目 |
3,997円 ( 4,397円 ) | 9日目 |
4,288円 ( 4,717円 ) | 9日目 |
4,989円 ( 5,488円 ) | 9日目 |
3,580円 ( 3,938円 ) | 9日目 |
7,188円 ( 7,907円 ) | 9日目 |
詳細情報
基本情報
薄形で長寿命360度ソフトタッチの多機能形、手・足・ひざ等もOKの、ニュー操作スイッチ。
【特長】
・操作は360度、どの位置でも動作します。
・手、ひじ、足、ひざ等の操作にピッタリ。
・耐衝撃性・耐絶縁性のABS樹脂を採用。
・各種、B（黒）R（赤）W（白）の3色から選定可能。
【用途】
・介護・福祉機器コミュニケーション支援機器等の入力支援スイッチ操作。
・介助用機器の昇降用操作。クイズ番組等の早押しボタン操作。倉庫等でのピッキング確認ボタン。
ご注意
- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
