薄い多機能形 Hシリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,218円～7,495円特別価格
- 税込単価
- 2,440円～8,245円特別価格
薄形で長寿命360度ソフトタッチの多機能形、手・足・ひざ等もOK、ニュー操作ス...
詳細情報を確認する- 動作力 (N)
- 7.5
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
商品情報

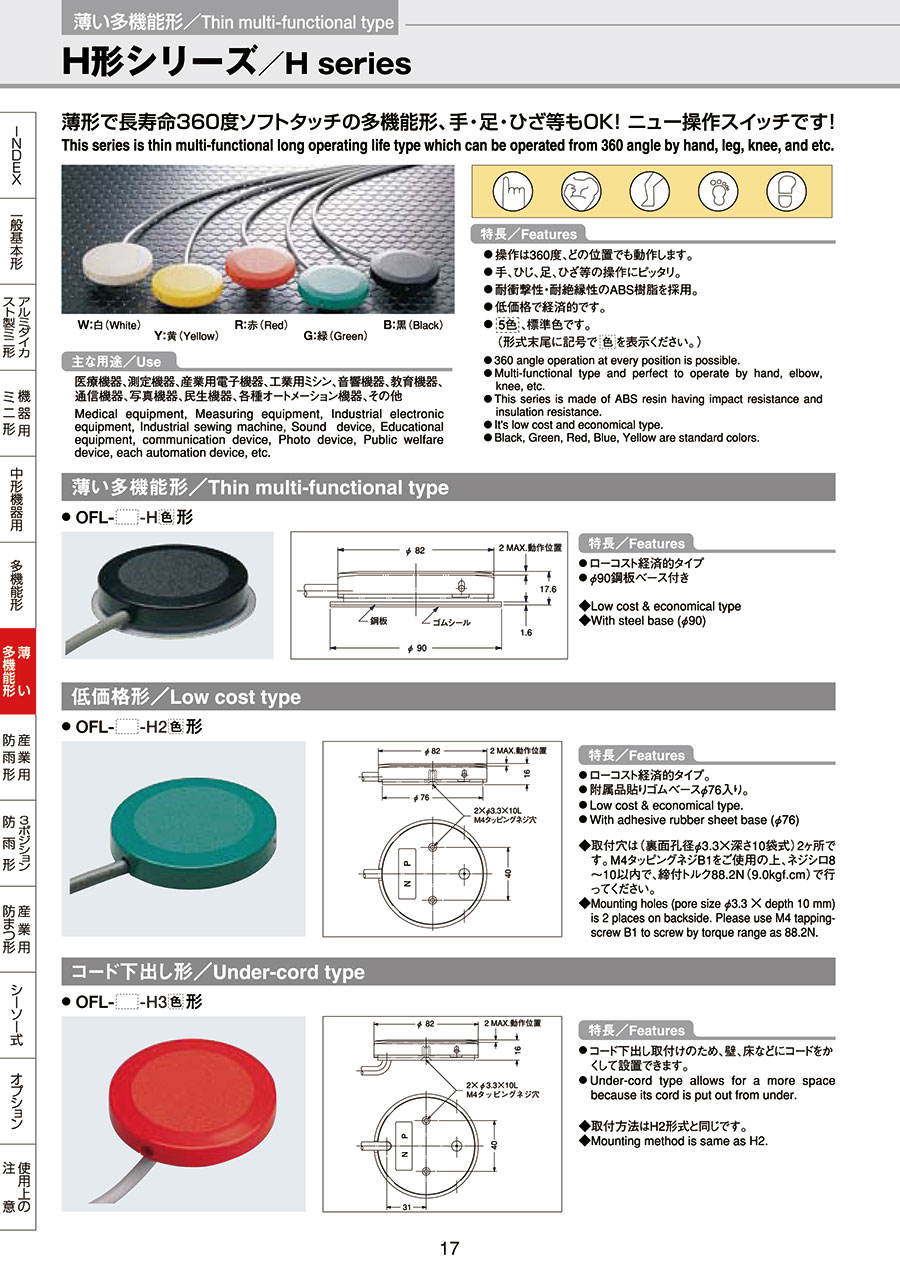

薄い多機能形 H形シリーズの特長
OFL-□-H色 形の特長と寸法
- ローコスト経済的タイプ。
- φ90(直径90mm)鋼板ベース付き。
OFL-□-H色 形の寸法図。
OFL-□-H2色 形の特長と寸法
- ローコスト経済的タイプ。
- 附属品貼りゴムベースΦ76(直径76mm)入り。
OFL-□-H2色 形の寸法図。
- 取付穴は(裏面孔径Φ3.3(直径3.3mm)×深さ10袋式）2ヶ所です。M4タッピングネジB1をご使用の上、ネジシロ8～10以内で、締付トルク88.2N(9.0kgf.cm)で行ってください。
OFL-□-H3色 形の特長と寸法
- コード下出し取付けのため、壁、床などにコードをかくして設置できる。
- 取付方法はH2形と同じ。
OFL-□-H3色 形の寸法図。
OFL-□-HM色 形の特長と寸法
OFL-□-HM色 形の商品参考図。
操作位置は自由にセット。平面スチール上ならカチッとセットOKで便利。(取付工事不要)
- 強力マグネットにて周辺機器にご注意ください。
OFL-T□-H形の特長と寸法
OFT-T –H形の商品参考図。
OFT-T□–H形の寸法図
製品仕様
| 形式 Type | 保護カバー | 動作特性 | 定格 Rating | 内蔵スイッチ Switch | 接点構成 Contact | 附属コード VCTF cord | 動作力 N | 重量 g | 保護構造 IP class |
|---|---|---|---|---|---|---|---|---|---|
| CS | モーメンタリー | ||||||||
| OFL-S-H 色 | - | ● | 3A-250VAC | MICRO スイッチ S形 | 1a | 0.75mm2 2芯1.5m | 7.5 (0.8kgf) | 230 | IP30 |
| OFL-S-H2 色 | ○ | ● | 150 | ||||||
| OFL-S-H3 色 | - | ● | |||||||
| OFL-S-HM 色 | - | ● | 180 | ||||||
| OFL-TS-H | - | ● 2連式 | 1c 各側とも | 0.75mm2 6芯1.5m | 650 | ||||
| OFL-SG-H 色 | - | ● | 0.1A-30VDC 最小負荷 1mA-5VDC | S形 (金クラッド接点) | 1a | 0.75mm2 2芯1.5m | 7.5 (0.8kgf) | 230 | |
| OFL-SG-H2 色 | ○ | ● | 150 | ||||||
| OFL-SG-H3 色 | - | ● | |||||||
| OFL-SG-HM 色 | - | ● | 180 | ||||||
| OFL-TSG-H | - | ● 2連式 | 1c 各側とも | 0.75mm2 6芯1.5m | 650 | ||||
| OFL-SG5-H 色 | - | ● | 0.1A-30VDC 最小負荷 5mA-6VDC | (IP50) S形 (金クラッド接点) | 1a | 0.75mm2 2芯1.5m | 7.5 (0.8kgf) | 230 | IP50 (内蔵スイッチ) |
| OFL-SG5-H2 色 | ○ | ● | 150 | ||||||
| OFL-SG5-H3 色 | - | ● | |||||||
| OFL-SG5-HM 色 | - | ● | 180 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,697円 ( 2,967円 ) | 在庫品1日目当日出荷可能 |
2,218円 ( 2,440円 ) | 在庫品1日目当日出荷可能 |
2,476円 ( 2,724円 ) | 9日目 |
5,734円 ( 6,307円 ) | 1日目 |
2,776円 ( 3,054円 ) | 1日目 |
3,471円 ( 3,818円 ) | 1日目 |
3,471円 ( 3,818円 ) | 1日目 |
3,697円 ( 4,067円 ) | 9日目 |
3,780円 ( 4,158円 ) | 在庫品1日目当日出荷可能 |
3,780円 ( 4,158円 ) | 9日目 |
3,780円 ( 4,158円 ) | 9日目 |
3,652円1,460円 ( 1,606円 ) | 在庫品1日目当日出荷可能 |
4,288円 ( 4,717円 ) | 9日目 |
2,997円 ( 3,297円 ) | 9日目 |
2,838円 ( 3,122円 ) | 9日目 |
2,897円 ( 3,187円 ) | 在庫品1日目当日出荷可能 |
6,230円 ( 6,853円 ) | 9日目 |
2,897円 ( 3,187円 ) | 9日目 |
3,788円 ( 4,167円 ) | 19日目 |
7,495円 ( 8,245円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
薄形で長寿命360度ソフトタッチの多機能形、手・足・ひざ等もOK、ニュー操作スイッチ。
【特長】
・操作は360度、どの位置でも動作します。
・多機能形、手、ひじ、足、ひざ等の操作にピッタリ。
・耐衝撃性・耐絶縁性のABS樹脂を採用。
・各種、W（白）、Y（黄）、R（赤）、G（緑）、B（黒）の5色から選定可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
カタログ
商品担当おすすめ
オジデン
多機能形 SPシリーズ
多様化時代の電子ニーズに応え、人間尊重を基本に安全性、信頼性、経済性を重視した、コンパクト多機能形押ボタン式、SP形シリーズです。 多機能形、手、ひじ、足、ひざ等の操作にピッタリです。
