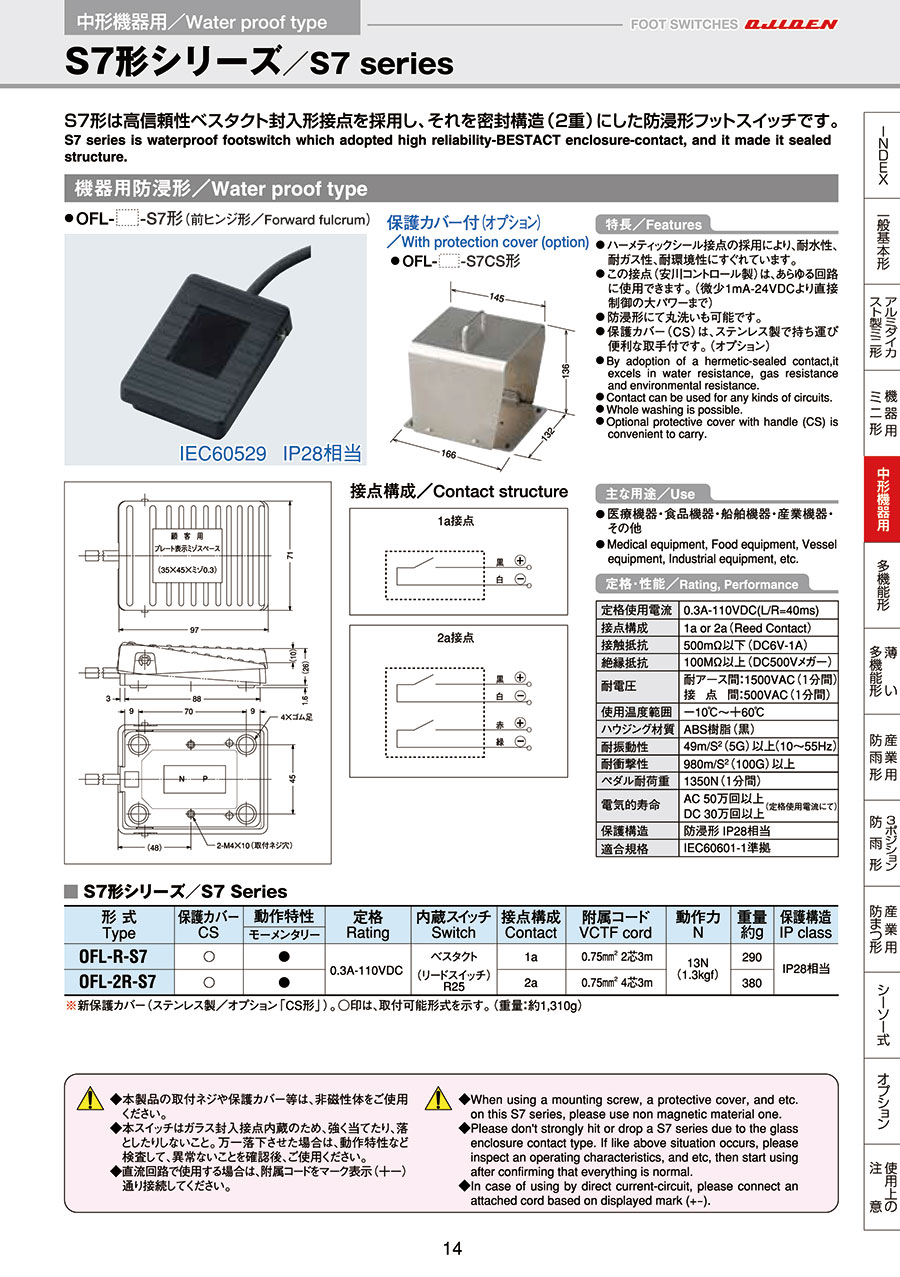

中型機器用 S7形シリーズ
- 通常単価(税別)
- 13,879円～14,979円特別価格
- 税込単価
- 15,267円～16,477円特別価格
通常出荷日：在庫品1日目～9日目一部当日出荷可能
高信頼性ベスタクト封入形接点を採用、それを密封構造（2重）にした防浸形フットスイッチ。【特長】・ハーメ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
S7形シリーズ/S7CS形の特長
OFL-□-S7形の特長と寸法
接点校正 / 1a接点
接点校正 / 2a接点
寸法図
| 定格使用電流 | 0.3A-110VDC(L/R=40ms) | |
|---|---|---|
| 接点構成 | 1a or 2a(Reed Contact) | |
| 接触抵抗 | 500mΩ以下(DC6V-1A) | |
| 絶縁抵抗 | 100MΩ以上(DC500Vメガー) | |
| 耐電圧 | 耐アース間:1500VAC(1分間) 接点間:500VAC(1分間) | |
| 使用温度範囲 | -10℃～+60℃ | |
| ハウジング材質 | ABS樹脂(黒) | |
| 耐振動性 | 49m/S2(5G)以上(10～55Hz) | |
| 耐衝撃性 | 980m/S2(100G)以上 | |
| ペダル耐荷重 | 1350N(1分間) | |
| 電気的寿命 | AC 50万回以上 DC 30万回以上 | (定格使用電流にて) |
| 保護構造 | 防浸形IP28相当 | |
| 適合規格 | IEC60601-1準拠 | |
- 本製品の取付ネジや保護カバー等は、非磁性体をご使用ください。
- 本スイッチガラスはガラス封入接点内蔵のため、強く当てたり、落としたりしないこと。万一落下させたい場合は、動作特性など検査して、異常ないことを確認後、ご使用ください。
- 直流回路で使用する場合は、附属コードをマーク表示(+-)通り接続してください。
OFL-CS(オプション保護カバー)の特長と寸法
オプション保護カバー
| 材質 | ステンレス製 |
|---|---|
| 重量 | 1310g |
| 原産国 | 日本 |
寸法図
製品仕様
| 形式 Type | 保護カバー CS | 動作特性 | 定格 Rating | 内蔵スイッチ Switch | 接点構成 Contact | 附属コード VCTF cord | 動作力 N | 重量約g | 保護構造 IP class |
|---|---|---|---|---|---|---|---|---|---|
| モーメンタリー | |||||||||
| OFL-R-S7 | ○ | ● | 0.3A-110VDC | べスタク卜 (リードスイッチ) R25 | 1a | 0.75mm2 2芯3m | 13N (1.3kgf) | 290 | IP28相当 |
| OFL-2R-S7 | ○ | ● | 2a | 0.75mm2 4芯3m | 380 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,469円 ( 15,916円 ) | 在庫品1日目当日出荷可能 |
14,979円 ( 16,477円 ) | 9日目 |
13,879円6,245円 ( 6,870円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高信頼性ベスタクト封入形接点を採用、それを密封構造（2重）にした防浸形フットスイッチ。
【特長】
・ハーメティックシール接点の採用により、耐水性、耐ガス性、耐環境性にすぐれています。
・医療規格IEC60601-1準拠品。
・この接点（安川コントロール製）は、あらゆる回路に使用できます（微少1mA-24VDCより直接制御の大パワーまで）。
・防浸形で丸洗い可能です。
・保護カバー（CS）は、ステンレス製で持ち運び便利な取手付です（オプション）。
【用途】
・医療機器：CT等の診察ベッドの上昇下降操作。
・食品機器：充填機の定量重点操作。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
カタログ
商品担当おすすめ
中型機器用 S7形シリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qコード長の延長は可能でしょうか？
A
本製品は内蔵スイッチとケーブルが一体モールド加工品の為、対応不可となります。
