オジデン

産業用防まつ形 SM2シリーズ

カタログ |

通常単価(税別): 10,828円～44,769円

税込単価: 11,911円～49,246円

通常出荷日：9日目～13日目

各保護カバーの組替え、動作特性および接点構成、機能別の組合わせも可能な産業用フットスイッチ。【特長】・...

この度、「OFL-V-SM2形シリーズ」の一部商品に仕様変更がございます。
なお、仕様変更に伴うフットスイッチの形式及び、電気定格等の変更はありません。

変更点：内蔵スイッチメーカーがアズビル ⇒ オムロンへ変更。
2019年1月生産品より順次変更予定。
製品：NPに「*****-C」を表記いたします。

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

SM2形シリーズの商品詳細

SM2形構造図(図面はOFL-2Y-SM2)

品番 ITEM	部品名称 PART NAME	材質 MATERIAL
1	ボディ(本体)	アルミ合金ダイカスト(マンセル:2.5G7/4)
2	ペダル	アルミ合金ダイカスト(マンセル:2.5G7/4)
3	カバー	アルミ合金ダイカスト(マンセル:2.5G7/4)
4	ヒンジシャフト	鋼材(メッキ付)
5	スプリング	ピアノ線(メッキ付)
6	作動レバー	燐青銅板(PBS)
7	シールコネクター(G1/2ネジ)	ポリアセタール樹脂(クロ)
8	ゴムパッキング	クロロプレンゴム(クロ)
9	内蔵スイッチ	Z形マイクロスイッチ

OFL-□-SM2形の特長と寸法

ペダル操作はつま先、かかと(踵)踏みもOK。
保護構造IP54+強化形はシールスイッチ内蔵タイプ。

OFL-□-SM2の寸法図

OFL-□-SM2C形の特長と寸法

OFL-□-SM2Cの商品参考図

OFL-□-SM2Cの寸法図

OFL-□-SM2K形の特長と寸法

誤作動防止をより強化したシールドカバー付。

OFL-□-SM2Kの寸法図

OFL-□-SM2KS形の特長と寸法

安全規格に準拠した仕様品。

OFL-□-SM2KSの寸法図

製品仕様

形式		形式（ペダル安全ロックレバー付）
OFL-V-SM2		*******************
OFL-2V-SM2		*******************
OFL-TV-SM2		*******************
OFL-2TV-SM2		*******************
OFL-V-SM2C		OFL-V-SM2CS4
OFL-2V-SM2C		OFL-2V-SM2CS4
OFL-TV-SM2C		OFL-TV-SM2CS4
OFL-2TV-SM2C		OFL-2TV-SM2CS4
OFL-V-SM2K		OFL-V-SM2KS4
OFL-2V-SM2K		OFL-2V-SM2KS4
OFL-TV-SM2K		OFL-TV-SM2KS4
OFL-2TV-SM2K		OFL-2TV-SM2KS4
OFL-V-SM2KS		OFL-V-SM2KSS
OFL-2V-SM2KS		OFL-2V-SM2KSS4
OFL-TV-SM2KS		OFL-TV-SM2KSS4
OFL-2TV-SM2KS		OFL-2TV-SM2KSS4

型番リスト

表示件数

型番

材質	動作	防水機能	動作特性	定格	内蔵スイッチ	接点構成	保護カバー	RoHS?	最小発注数量

アルミ合金ダイカスト	モメンタリ	有	モーメンタリー(2連式)	10A-250VAC	V形	2(各側とも)	無	10	1個
アルミ合金ダイカスト	モメンタリ	有	モーメンタリー(2連式)	10A-250VAC	V形	2(各側とも)	保護カバー付	10	1個
アルミ合金ダイカスト	モメンタリ	有	モーメンタリー(2連式)	10A-250VAC	V形	2(各側とも)	シールドカバー付	10	1個
アルミ合金ダイカスト	モメンタリ	有	モーメンタリー(2連式)	0.1A-125VAC/0.1A-30VDC	Z形（金合金接点）	2(各側とも)	保護カバー付	10	1個
アルミ合金ダイカスト	モメンタリ	有	モーメンタリー	0.1A-125VAC/0.1A-30VDC	Z形（金合金接点）	2	シールドカバー付	10	1個
アルミ合金ダイカスト	モメンタリ	有	モーメンタリー(2連式)	10A-250VAC	V形	1(各側とも)	保護カバー付	10	1個
アルミ合金ダイカスト	モメンタリ	有	モーメンタリー(2連式)	0.1A-125VAC/0.1A-30VDC	Z形（金合金接点）	1(各側とも)	保護カバー付	10	1個
アルミ合金ダイカスト	モメンタリ	有	モーメンタリー	10A-250VAC	V形	1	保護カバー付	10	1個
アルミ合金ダイカスト	モメンタリ	有	モーメンタリー	10A-250VAC	V形	1	シールドカバー付	10	1個
アルミ合金ダイカスト	モメンタリ	有	モーメンタリー	10A-250VAC	V形	1	シールド安全蓋付	10	1個
アルミ合金ダイカスト	モメンタリ	有	モーメンタリー	0.1A-125VAC/0.1A-30VDC	V形（金クラッド接点）	1	シールドカバー付	10	1個
アルミ合金ダイカスト	モメンタリ	有	モーメンタリー	0.1A-125VAC/0.1A-30VDC	Z形（金合金接点）	1	無	10	1個
アルミ合金ダイカスト	モメンタリ	有	モーメンタリー	0.1A-125VAC/0.1A-30VDC	Z形（金合金接点）	1	保護カバー付	10	1個
アルミ合金ダイカスト	モメンタリ	有	モーメンタリー	0.1A-125VAC/0.1A-30VDC	Z形（金合金接点）	1	シールドカバー付	10	1個

通常単価(税別) (税込単価)	通常出荷日

27,736円 ( 30,510円 )	13日目
30,825円 ( 33,908円 )	13日目
44,769円 ( 49,246円 )	13日目
29,970円 ( 32,967円 )	9日目
24,632円 ( 27,095円 )	9日目
26,190円 ( 28,809円 )	13日目
27,742円 ( 30,516円 )	13日目
11,763円 ( 12,939円 )	9日目
18,426円 ( 20,269円 )	9日目
23,082円 ( 25,390円 )	13日目
18,426円 ( 20,269円 )	9日目
10,828円 ( 11,911円 )	9日目
12,246円 ( 13,471円 )	9日目
18,630円 ( 20,493円 )	9日目

詳細情報

基本情報

基本情報

各保護カバーの組替え、動作特性および接点構成、機能別の組合わせも可能な産業用フットスイッチ。
【特長】
・信頼性と耐久性にすぐれている産業用フットスイッチ。
・保護構造IP54の防滴・耐油構造により悪環境のところでも使用可能。
・一部の機種は防水強化形シールスイッチ内蔵タイプあり。各形式とも保護カバーの組替えが可能。
・動作形式はモーメンタリー形、オルタネイト形、2段動作形、2連式形など、広い範囲に応用可能。
【用途】
・工作機械、板金・鍛圧加機械・特殊車両・建設車両レーザー加工機のクランプ操作。
・溶接機の電極溶接の操作。
・NC旋盤等のチャック開閉や芯押台操作。高所作業車の操作インターロック用スイッチ。

ご注意

この度、「OFL-V-SM2形シリーズ」の一部商品に仕様変更がございます。
なお、仕様変更に伴うフットスイッチの形式及び、電気定格等の変更はありません。

変更点：内蔵スイッチメーカーがアズビル ⇒ オムロンへ変更。
2019年1月生産品より順次変更予定。
製品：NPに「*****-C」を表記いたします。

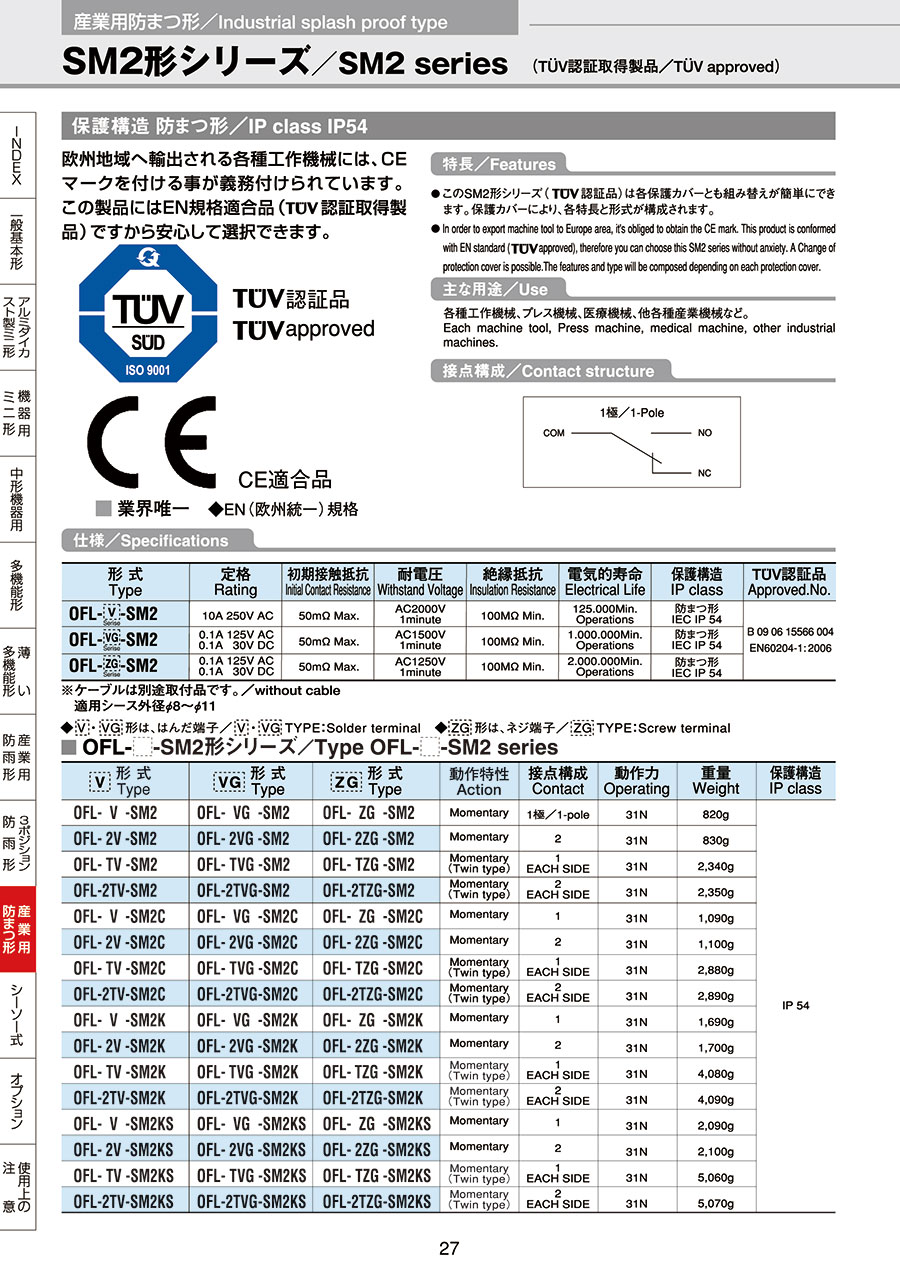

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オジデン
産業用防まつ形 SM2 S4形シリーズ
誤動作防止用ペダル安全ロックレバー「S4」を取り付けた、産業用防まつ形フットスイッチです。
オジデン
中型機器用 S7形シリーズ
S7シリーズは、高信頼性ベスタクト封入形接点を採用し、それを密封構造(2重)にした防浸形フットスイッチです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

産業用防まつ形 SM2シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q保護カバー単体の購入は可能でしょうか？

購入可能です。3種の保護カバーSM2C,SM2K,SM2KSをご用意しております。
