オジデン

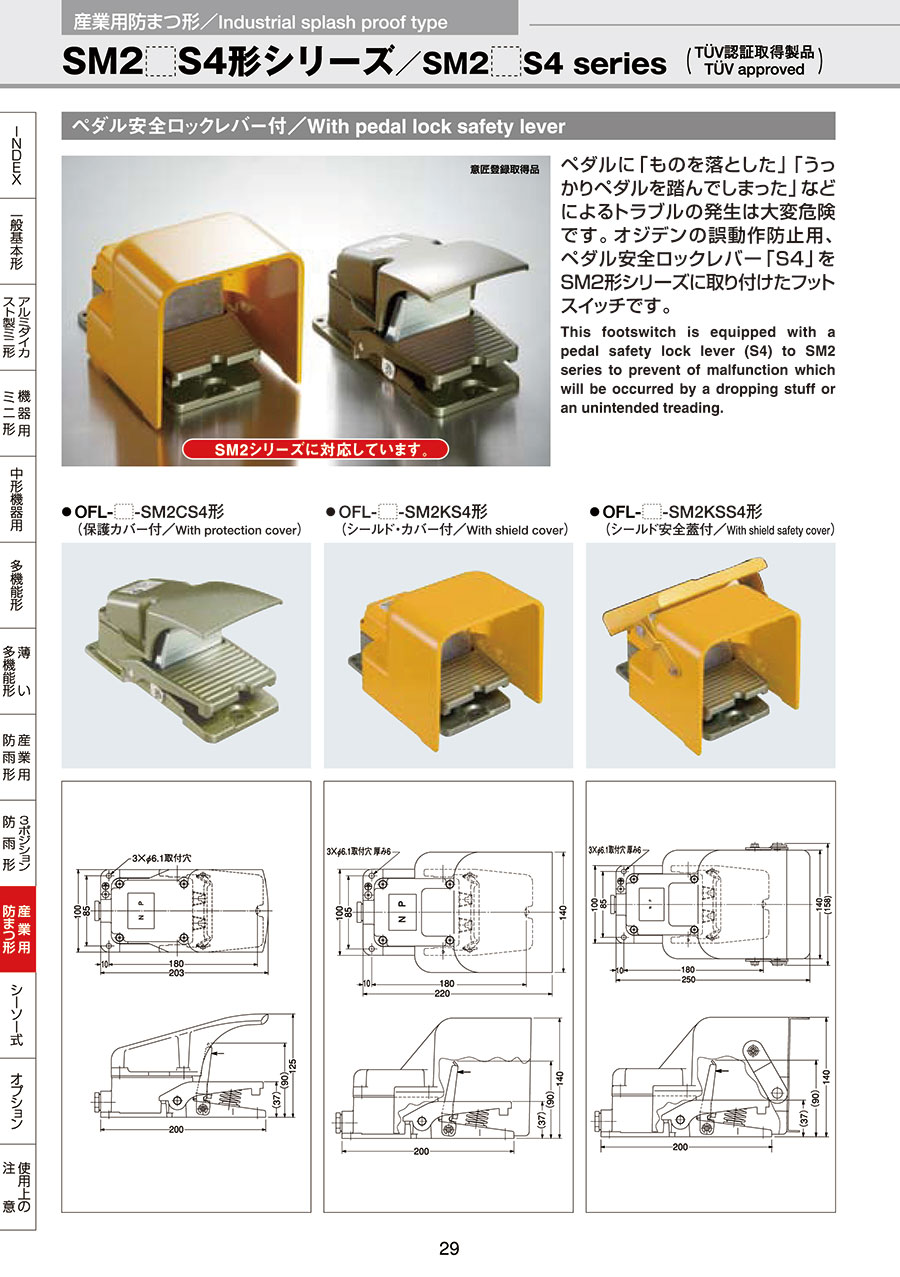

産業用防まつ形 SM2 S4形シリーズ

産業用防まつ形 SM2 S4形シリーズ
通常単価(税別)
18,580円～50,175円
税込単価
20,438円～55,193円
通常出荷日：9日目

誤動作防止用、ペダル安全ロックレバーS4をSM2形シリーズに取りつけたフットスイッチ。 【特長】・ペダ...

詳細を確認
  • この度、「OFL-V-SM2形シリーズ」の一部商品に仕様変更がございます。
    なお、仕様変更に伴うフットスイッチの形式及び、電気定格等の変更はありません。

    変更点：内蔵スイッチメーカーがアズビル ⇒ オムロン へ変更。
        2019年1月生産品より順次変更予定。
    製品 ：NPに「*****-C」を表記いたします。
詳細を確認

よく一緒に見られています

アルミダイカスト製ミニ形 S3・M3シリーズ

オジデン

アルミダイカスト製ミニ形 S3・M3シリーズ
通常価格(税別)： 3,317円 (税込価格：3,649円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

誤動作防止用・ペダル安全ロックレバー「S4」をSM2形シリーズに取り付けたフットスイッチ

  • 各保護カバーとも組替えが簡単。
  • 保護カバーにより、各特長と形式が構成される。
形　式
Type		定格
Rating		初期接触抵抗
Initial Contact Resistance		耐電圧
Withstand Voltage		絶縁抵抗
Insulation Resistance		電気的寿命
Electrical Life		保護構造
IP class		TUV認証品
Approved.No.
OFL-V-SM2CS410A 250V AC50mΩ Max.AC2000V
1minute		100mΩ Min.125,000Min.
Operations		防まつ形
IEC IP 54		B 09 06 15566 004
EN60204-1：2006
OFL-VG-SM2CS40.1A 125V AC
0.1A 30V DC		50mΩ Max.AC1500V
1minute		100mΩ Min.1,000,000Min.
Operations		防まつ形
IEC IP 54
OFL-ZG-SM2CS40.1A 125V AC
0.1A 30V DC		50mΩ Max.AC1250V
1minute		100mΩ Min.2,000,000Min.
Operations		防まつ形
IEC IP 54
  • ※ V・VG形は、はんだ端子/ ZG形は、ネジ端子。
使用例

使用例

  • 1.ロック状態:ロック時はペダル操作ができないため、誤作動を防ぐ。
  • 2.ロック解除:ロックを解除するときは、安全ロックレバーを押し込むだけ。
  • 3.ペダル操作可能:ロック解除時のみ踏み込みが可能。
  • 4.ロック状態へ自動復帰:ペダルから足を放すと、ロックが自動復帰するので、常時安全性が確保できる。

OFL-□-SM2□S4形シリーズ

V 形式
Type		VG 形式
Type		ZG 形式
Type		動作特性
Action		接点構成
Contact		動作力
Operating		重量
Weight		保護構造
IP class
OFL-V-SM2CS4OFL-VG-SM2CS4OFL-ZG-SM2CS4Momentary131N1240gIP54
OFL-2V-SM2CS4OFL-2VG-SM2CS4OFL-2ZG-SM2CS4Momentary231N1250g
OFL-TV-SM2CS4OFL-TVG-SM2CS4OFL-TZG-SM2CS4Momentary
（Twin type）		1
EACH SIDE		31N3180g
OFL-2TV-SM2CS4OFL-2TVG-SM2CS4OFL-2TZG-SM2CS4Momentary
（Twin type）		2
EACH SIDE		31N3190g
OFL-V-SM2KS4OFL-VG-SM2KS4OFL-ZG-SM2KS4Momentary131N1840g
OFL-2V-SM2KS4OFL-2VG-SM2KS4OFL-2ZG-SM2KS4Momentary231N1850g
OFL-TV-SM2KS4OFL-TVG-SM2KS4OFL-TZG-SM2KS4Momentary
（Twin type）		1
EACH SIDE		31N4380g
OFL-2TV-SM2KS4OFL-2TVG-SM2KS4OFL-2TZG-SM2KS4Momentary
（Twin type）		2
EACH SIDE		31N4390g
OFL-V-SM2KSS4OFL-VG-SM2KSS4OFL-ZG-SM2KSS4Momentary131N2240g
OFL-2V-SM2KSS4OFL-2VG-SM2KSS4OFL-2ZG-SM2KSS4Momentary231N2250g
OFL-TV-SM2KSS4OFL-TVG-SM2KSS4OFL-TZG-SM2KSS4Momentary
（Twin type）		1
EACH SIDE		31N5360g
OFL-2TV-SM2KSS4OFL-2TVG-SM2KSS4OFL-2TZG-SM2KSS4Momentary
（Twin type）		2
EACH SIDE		31N5370g

Momentary（モーメンタリー）･･･踏んでON、離すとOFF。


製品仕様

形式 形式（ペダル安全ロックレバー付）
OFL-V-SM2 *******************
OFL-2V-SM2 *******************
OFL-TV-SM2 *******************
OFL-2TV-SM2 *******************
OFL-V-SM2C OFL-V-SM2CS4
OFL-2V-SM2C OFL-2V-SM2CS4
OFL-TV-SM2C OFL-TV-SM2CS4
OFL-2TV-SM2C OFL-2TV-SM2CS4
OFL-V-SM2K OFL-V-SM2KS4
OFL-2V-SM2K OFL-2V-SM2KS4
OFL-TV-SM2K OFL-TV-SM2KS4
OFL-2TV-SM2K OFL-2TV-SM2KS4
OFL-V-SM2KS OFL-V-SM2KSS
OFL-2V-SM2KS OFL-2V-SM2KSS4
OFL-TV-SM2KS OFL-TV-SM2KSS4
OFL-2TV-SM2KS OFL-2TV-SM2KSS4

型番リスト

表示件数
  • 1
    • 型番
    OFL-TV-SM2CS4
    OFL-TV-SM2KS4
    OFL-V-SM2KS4
    OFL-V-SM2KSS4
    OFL-VG-SM2CS4
    OFL-ZG-SM2KS4

    材質

    動作

    防水機能

    動作特性

    定格

    内蔵スイッチ

    接点構成

    保護カバー

    特徴

    		RoHS?最小発注数量
    アルミ合金ダイカスト
    モメンタリ
    有
    モーメンタリー(2連式)
    10A-250VAC
    V形
    1(各側とも)
    保護カバー付
    安全ロックレバー付/２連式
    10
    1個
    アルミ合金ダイカスト
    モメンタリ
    有
    モーメンタリー(2連式)
    10A-250VAC
    V形
    1(各側とも)
    シールドカバー付
    安全ロックレバー付/２連式
    10
    1個
    アルミ合金ダイカスト
    モメンタリ
    有
    モーメンタリー
    10A-250VAC
    V形
    1
    シールドカバー付
    安全ロックレバー付
    10
    1個
    アルミ合金ダイカスト
    モメンタリ
    有
    モーメンタリー
    10A-250VAC
    V形
    1
    シールド安全蓋付
    安全ロックレバー付
    10
    1個
    アルミ合金ダイカスト
    モメンタリ
    有
    モーメンタリー
    0.1A-125VAC/0.1A-30VDC
    V形（金クラッド接点）
    1
    保護カバー付
    安全ロックレバー付
    10
    1個
    アルミ合金ダイカスト
    モメンタリ
    有
    モーメンタリー
    0.1A-125VAC/0.1A-30VDC
    Z形（金合金接点）
    1
    シールドカバー付
    安全ロックレバー付
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    36,126円
    ( 39,739円 )
    9日目
    50,175円
    ( 55,193円 )
    9日目
    23,526円
    ( 25,879円 )
    9日目
    27,747円
    ( 30,522円 )
    9日目
    18,580円
    ( 20,438円 )
    9日目
    24,345円
    ( 26,780円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    誤動作防止用、ペダル安全ロックレバーS4をSM2形シリーズに取りつけたフットスイッチ。
    【特長】
    ・ペダルにものを落とした、うっかりペダルを踏んでしまったなどによる誤動作防止に最適。
    ・CE適合品。
    ・TUV認証品。
    ・保護構造IP54の防滴、耐油構造により悪環境のところでも使用可能。
    【用途】
    ・工作機械、板金、鍛圧加機械NC旋盤等のチャック開閉や芯押台操作。
    ・溶接機の電極の操作。

    ご注意

    • この度、「OFL-V-SM2形シリーズ」の一部商品に仕様変更がございます。
      なお、仕様変更に伴うフットスイッチの形式及び、電気定格等の変更はありません。

      変更点：内蔵スイッチメーカーがアズビル ⇒ オムロン へ変更。
          2019年1月生産品より順次変更予定。
      製品 ：NPに「*****-C」を表記いたします。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    産業用防まつ形 SM2 S4形シリーズのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    QS4レバーはSM2TUVシリーズのみ対応でしょうか？
    A
    SM2シリーズの一部でも対応可能ですので、詳しくはメーカーにお問い合わせください。
