機器用ミニ形 S5シリーズ
- 通常単価(税別)
- 3,997円～8,921円
- 税込単価
- 4,397円～9,813円
ABS樹脂製で安全性、信頼性、経済性を重視した、コンパクト多機能スイッチ。【特長】・コンパクトな設計と...
詳細を確認- 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

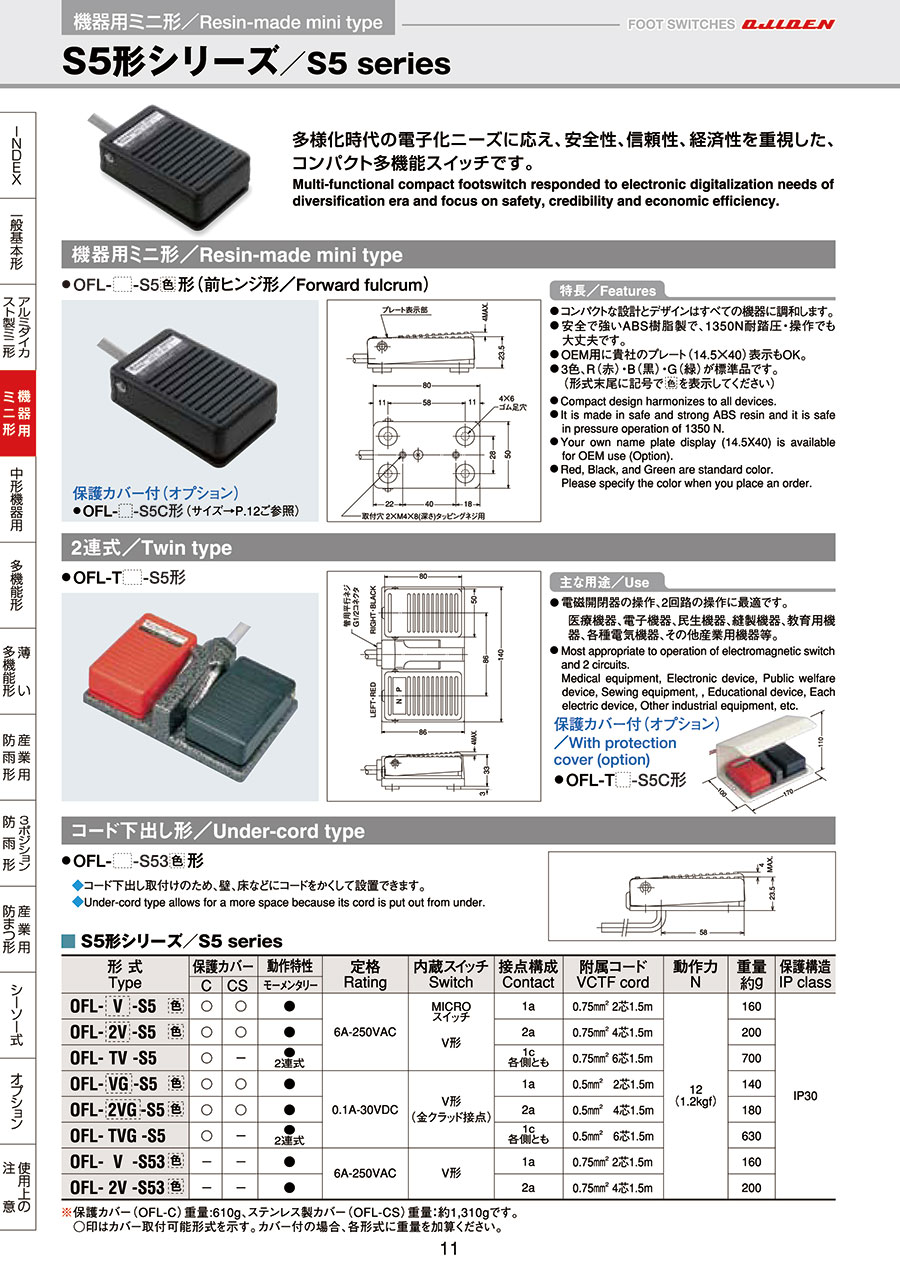

安全性、信頼性、経済性を重視したコンパクト多機能スイッチ（S5形シリーズ）
ラインナップ（M=Momentary（モーメンタリー）:踏んでON、離すとOFF）
機器用ミニ形
コンパクトサイズのABS樹脂製。
OFL-V-S5-色（1a接点/ M ）
OFL-2V-S5-色（2a接点/ M ）
OFL-VG-S5-色（1a接点 微小負荷/ M ）
OFL-2VG-S5-色（2a接点 微小負荷/ M ）
- ※ 色:B（黒）、R（赤）、G（緑）
防水形スイッチ内蔵タイプ
機器用ミニ形で水に強いモデル。
OFL-VG5-S5-色（1c接点 防水 微小負荷/ M）
OFL-2VG5-S5-色（2c接点 防水 微小負荷/ M）
- ※ 色:B（黒）、R（赤）、G（緑）
コード下出し形
コード下出し取付のため、壁、床などにコードをかくして設置可能。
OFL-V-S53-色（1a接点/ M）
OFL-2V-S53-色（2a接点/ M）
- ※ 色:B（黒）、R（赤）、G（緑）
防水形スイッチ内蔵コード下出し形
コード下出しで水に強いモデル。
OFL-VG5-S53-色（1c接点 防水 微小負荷/ M）
OFL-2VG5-S53-色（2c接点 防水 微小負荷/ M）
- ※ 色:B（黒）、R（赤）、G（緑）
2連式
電磁開閉機器の操作、2回路操作に最適。
OFL-TV-S5（各側1c接点/ M ）
OFL-TVG-S5（各側1c接点 微小負荷/ M ）
2連式保護カバー付
落下物等による誤作動を防止。
OFL-TV-S5C（各側1c接点/ M ）
OFL-TVG-S5C（各側1c接点 微小負荷/ M ）
OFL-TVG5-S5C（各側1c接点 防水 微小負荷/ M ）
防水形スイッチ内蔵 2連式
2連式で水に強いモデル。
OFL-TVG5-S5（各側1c接点 防水 微小負荷/ M ）
製品仕様
| 形 式 Type | 保護カバー | 動作特性 | 定格 Rating | 内蔵スイッチ Switch | 接点構成 Contact | 附属コード VCTF cord | 動作力 N | 重量 約 g | 保護構造 IP class | |
|---|---|---|---|---|---|---|---|---|---|---|
| C | CS | モーメンタリー | ||||||||
| OFL-V-S5-色 | ○ | ○ | ● | 6A-250VAC | MICRO スイッチ V形 | 1a | 0.75mm2 2芯1.5m | 12 （1.2kgf） | 160 | IP30 |
| OFL-2V-S5-色 | ○ | ○ | ● | 2a | 0.75mm2 4芯1.5m | 200 | ||||
| OFL-TV-S5 | ○ | － | ● 2連式 | 1c 各側とも | 0.75mm2 6芯1.5m | 700 | ||||
| OFL-VG-S5-色 | ○ | ○ | ● | 0.1A-30VDC | V形 （金クラッド接点） | 1a | 0.5mm2 2芯1.5m | 140 | ||
| OFL-2VG-S5-色 | ○ | ○ | ● | 2a | 0.5mm2 4芯1.5m | 180 | ||||
| OFL-TVG-S5 | ○ | － | ● 2連式 | 1c 各側とも | 0.5mm2 6芯1.5m | 630 | ||||
| OFL-V-S53-色 | － | － | ● | 6A-250VAC | V形 | 1a | 0.75mm2 2芯1.5m | 160 | ||
| OFL-2V-S53-色 | － | － | ● | 2a | 0.75mm2 4芯1.5m | 200 | ||||
- ※ 保護カバー（OFL-C）重量:610g。ステンレスカバー（OFL-CS）重量:約1,310g。
〇印はカバー取付可能形式を示す。カバー付きの場合、各形式に重量を加算。
製品仕様
| 形 式 Type | 保護カバー | 動作特性 | 定格 Rating | 内蔵スイッチ Switch | 接点構成 Contact | 附属コード リード線 VSF | 動作力 N | 重量 約 g | 保護構造 IP class | |
|---|---|---|---|---|---|---|---|---|---|---|
| C | CS | モーメンタリー | ||||||||
| OFL-VG5-S5-色 | ○ | ○ | ● | 0.1A-30VDC （最小負荷 5mA-6 2mA-12VDC 1mA-24） | MICRO スイッチ （IP67） V形 （金クラッド接点） | 1c | 0.75mm2 3芯25cm | 10 （1.0kgf） | 80 | IP67 （内蔵 スイッチ） |
| OFL-2VG5-S5-色 | ○ | ○ | ● | 2c | 0.75mm2 6芯25cm | 90 | ||||
| OFL-TVG5-S5 | ○ | － | ● 2連式 | 1c 各側とも | 0.75mm2 6芯23cm | 540 | ||||
| OFL-VG5-S53-色 | － | － | ● | 1c | 0.75mm2 3芯25cm | 80 | ||||
| OFL-2VG5-S53-色 | － | － | ● | 2c | 0.75mm2 6芯25cm | 90 | ||||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,997円 ( 4,397円 ) | 9日目 |
3,997円 ( 4,397円 ) | 9日目 |
8,921円 ( 9,813円 ) | 9日目 |
詳細情報
基本情報
ABS樹脂製で安全性、信頼性、経済性を重視した、コンパクト多機能スイッチ。
【特長】
・コンパクトな設計とデザインはすべての機器に調和します。
・安全で強いABS樹脂製で、1350N耐踏圧・操作でも大丈夫です。
・各種、R（赤）・B（黒）・G（緑）の3色から選定可能。
【用途】
・工作機械、縫製機器、民生機器各種起動スイッチ。
ご注意
- 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
