シーソー式 FSシリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 25,076円～29,974円特別価格
- 税込単価
- 27,584円～32,971円特別価格
アルミ合金ダイカスト製で、動作形式が変換できるシーソー式ペダル。 【特長】・内...
詳細情報を確認する- 動作特性
- モーメンタリー/オルタネイト
- 付属コード長さ (m)
- 別途
- 動作力 (N)
- 25
- 保護等級
- IP54
- 材質
- アルミ合金ダイカスト製
- ヒンジ位置
- 中央
商品情報
FS形シリーズ
ラインアップ
M=Momentary(モーメンタリー):踏んでON、離すとOFF
A=Alternate(オルタネイト):踏んでON、もう一度踏んでOFF
(シーソー形)正転、逆転、上昇、下降などの操作に最適。
- OFL-TW-FS(各側1c接点/ M A )
- OFL-TVG-FS(各側1c接点 微小負荷/ M A )
- OFL-4V-FS(各側2c接点/ M A )
(シーソー式保護カバー付)落下物等による誤作動を防止。
- OFL-TW-FSC(各側1c接点/ M A )
- OFL-TVG-FSC(各側1c接点 微小負荷/ M A )
- OFL-4V-FSC(各側2c接点/ M A )
FS形シリーズ
| 形式 Type | 動作特性 | 定格 Rating | 内蔵スイッチ Switch | 接点構成 Contact | 附属コード cord | 動作力 N | 重量 Kg | 保護構造 IP class | |
|---|---|---|---|---|---|---|---|---|---|
| モーメンタリー | オルタネイト | ||||||||
| OFL-TW-FS | ● | ● | 6A-250VAC | MICRO スイッチ Z形 | 1c 各側とも | 別途 Special order (適用シース外径 φ8～φ11) | 25 (2.6kgf) | 2.2 | IP54 |
| OFL-TW-FSC | 3.3 | ||||||||
| OFL-TVG-FS | ● | ● | 0.1A-30VDC | V形 金クラッド接点 | 1c 各側とも | 2.2 | |||
| OFL-TVG-FSC | 3.3 | ||||||||
| OFL-4V-FS | ● | ● | 6A-250VAC | V形 | 2c 各側とも | 2.2 | |||
| OFL-4V-FSC | 3.3 | ||||||||
内臓カム変換により1～4動作形式の構成ができる

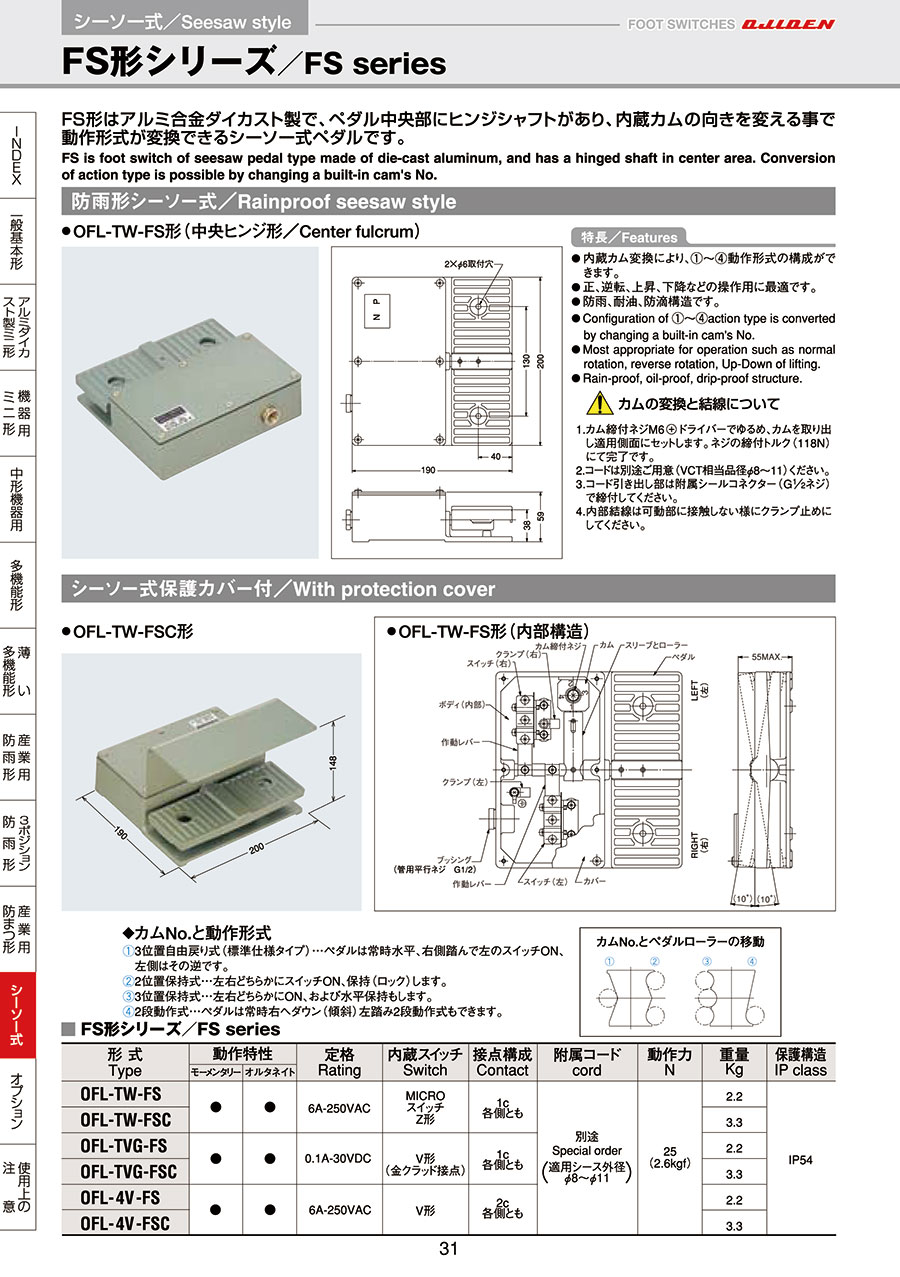

OFL-TW-FS形(内部構造)
カムNo.とペダルローラーの移動
カムNo.と動作形式
- 1.3位置自由戻り式(標準タイプ): ペダルは常時水平、右側踏んで左のスイッチON、左側はその逆。
- 2.2位置保持式: 左右どちらかにスイッチON、保持(ロック)。
- 3.3位置保持式: 左右どちらかにON、および水平保持。
- 4.2段動作式: ペダルは常時右へダウン(傾斜)左踏み2段動作式も可能。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
25,076円23,069円 ( 25,376円 ) | 13日目 |
29,261円26,334円 ( 28,967円 ) | 13日目 |
29,974円 ( 32,971円 ) | 1日目 |
28,942円 ( 31,836円 ) | 1日目 |
詳細情報
基本情報
アルミ合金ダイカスト製で、動作形式が変換できるシーソー式ペダル。
【特長】
・内蔵カム変換により、動作形式（モーメンタリー、オルタネイト）の構成が可能。
・正、逆転、上昇、下降などの操作用に最適。
・保護構造IP54の防雨、耐油、防滴構造。
【用途】
・リフト等の昇降用操作。
