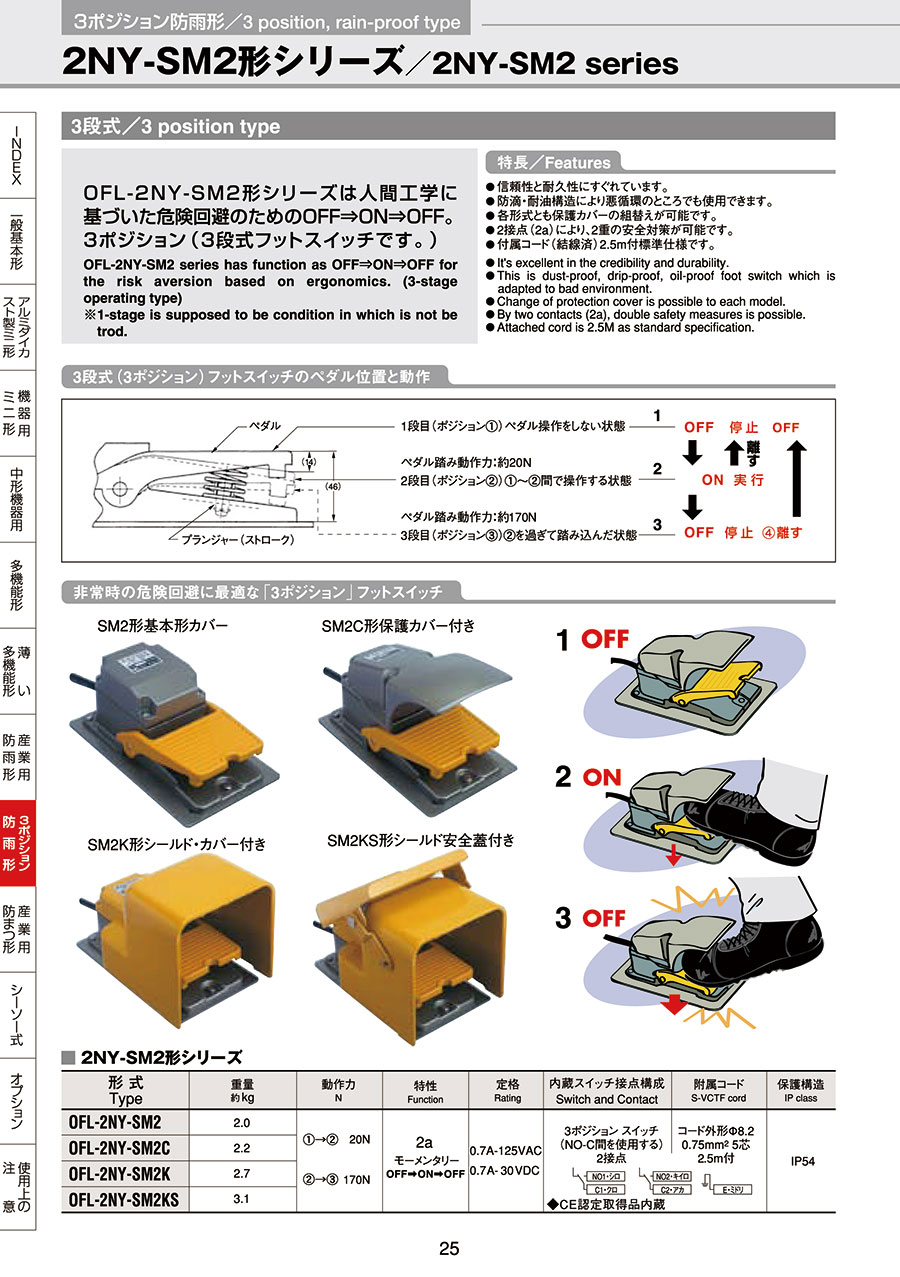

3ポジション防雨形 2NY-SM2シリーズ

2NY-SM2形シリーズの特長

SM2C形保護カバー付。

SM2K形シールド・カバー付。

SM2KS形シールド安全蓋付。

3段式（3ポジション）フットスイッチのペダル位置と動作。

非常時の危険回避に最適な「3ポジション」フットスイッチ。

接点構成と接続コード。

製品仕様

2NY-SM2形の寸法図

2NY-SM2C形の寸法図

2NY-SM2K形の寸法図

特長

• 信頼性と耐久性にすぐれる。
• 防滴・防油構造により悪循環のところでも使用できる。
• 各形式とも保護カバーの組み換えが可能。
• 2接点（2a）により、2重の安全対策が可能。
• 付属コード（結線済）2.5m付標準仕様。
• ポジション1から2へはスナップアクションスイッチ内蔵で軽快なペダル踏み操作感。（動作力:約20N）
• ポジション2から3へはヘビーで確実な操作感。（動作力:170N）
• 踏み込みによるOFF（ポジション3）から離してOFF（ポジション1）の間には、ON状態にならない構造。
• 海外主要安全規格取得（適合）品内蔵。

注意・禁止事項

• 電気定格は、表示範囲内でご使用ください。
• 安全性の高いシステムのスイッチとしてご使用いただくため、3ポジションスイッチの2接点は不一致検出回路（安全リレーモジュール等）に入力してご使用ください。
• 結線は、接点構成とリード線色分けをご確認の上正しく接続してください。誤った接続をされますと誤作動、短絡などの原因となります。
• 配線作業および保守点検は、必ず電源を切って行って下さい。感電および火災の危険があります。
• 附属コードや内蔵スイッチの取替など、しないでください。スイッチの動作特性や防水性能低下の原因となる場合があります。
• アースの接続は、リード線（緑線）または外部の端子ねじをご利用ください。感電などによる危険防止のため必要です。
• ご使用の場合はペダル操作（ストローク）範囲内に異物が入らないようにご注意ください。
• 取付ご使用の場合は、ベース板を取外し、3×Φ6.1（直径6.1mm）穴を利用し、平面上にお取り付けください。
• フットスイッチには、急激な衝撃を与えないでください。落としたり過激な踏み操作などは、誤作動の発生や寿命低下の原因となります。
